43-01199

产品分类: 圆形连接器
产品描述: CONEC M12圆形连接器插头, 43系列, 5芯, 壁挂式, 焊接
供应商型号: 2281314
供应商: 海外现货
标准整包数: 10

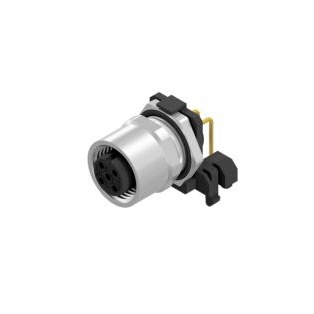

CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 43-01199

43-01199概述


    产品简介


    本文档将详细介绍一款由CONEC公司生产的名为SAL - 12 - FKHW4(产品编号:43-01196)的电子元器件。这是一款女性插座,采用M12x1螺纹,具有角度设计和背板安装方式,主要用于电路板连接,适用范围广泛,包括工业自动化、医疗设备、汽车电子等多个领域。

    技术参数


    根据技术手册中的信息,以下是该产品的技术参数列表:
    - 额定电压:250V(符合IEC 61076-2-101标准)
    - 电流承载能力:4A(在40°C时,符合IEC 61076-2-101标准)
    - 绝缘电阻:≥100 MΩ(符合IEC 60512标准)
    - 污染等级:3/2(符合IEC 60664-1标准)
    - 防护等级:IP 67(仅在插接状态下,符合IEC 60529标准)
    - 温度范围:-30°C至+85°C(符合IEC 60664-1标准)
    - 使用寿命:≥100次插拔循环(符合IEC 60512-9a标准)

    产品特点和优势


    该产品具有以下特点和优势:
    - 高可靠性:达到IP 67防护等级,能够有效防止灰尘和水侵入。
    - 广泛应用:适用于多种环境条件下的设备连接,具有较高的通用性和适应性。
    - 良好的机械强度:采用了弹簧钢材质,确保了连接件的耐用性和稳定性。
    - RoHS合规:该产品符合2002/95/EC指令要求,环保无害。

    应用案例和使用建议


    在工业自动化领域,该产品被用于各种机械设备之间的信号传输和电源供应。例如,在自动化流水线上,可以用于连接传感器和执行器,确保数据的准确传递和设备的稳定运行。
    使用建议:
    1. 安装过程中应严格按照说明书的要求进行操作,特别是推荐扭矩(0.8-1 Nm),以避免损坏连接器。
    2. 在插拔过程中,尽量保持垂直方向,减少插拔力,延长连接器寿命。
    3. 避免在潮湿或粉尘环境中长期使用,以防降低绝缘性能和防护效果。

    兼容性和支持


    该产品与相应的CONEC工具和安装设备兼容,如安装工具型号为36-000200的扭矩扳手和型号为36-000320的插入工具。此外,制造商还提供相关的技术支持和维护服务,确保用户能够正常使用该产品。

    常见问题与解决方案


    - 问题:连接器接触不良
    - 解决方案:检查连接器是否有污垢或腐蚀,必要时使用清洁剂清洗后重新连接。

    - 问题:温度范围超出额定值
    - 解决方案:更换适合更高温度范围的连接器,或者采取散热措施。

    - 问题:防护等级下降
    - 解决方案:检查连接器是否有损伤或磨损,必要时更换新的连接器。

    总结和推荐


    综上所述,这款由CONEC生产的SAL - 12 - FKHW4电子元器件具备高可靠性和广泛的适用性,是众多应用场景的理想选择。其优秀的电气性能和环境适应能力,使其在市场上具有较强的竞争力。因此,强烈推荐在需要高性能连接器的应用中使用该产品。

43-01199参数

参数 值
额定电流 4A
外壳材料 Copper Zinc
针脚数 5pin
触头镀层 - 配接 金
类型 Female Sockets,Plug,Threaded
颜色 银色
端接 焊盘
长*宽*高 19mm(长度)
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

43-01199厂商介绍

CONEC Elektronische Bauelemente是一家德国公司,专注于生产和销售电子组件,特别是连接器和电缆组件。它的产品主要分为以下几类:

1. 连接器:包括圆形连接器、矩形连接器和混合连接器,广泛应用于各种电子设备中,如工业自动化、医疗设备、汽车电子等。

2. 电缆组件:包括定制电缆组件和标准电缆组件,用于连接电子设备和系统。

3. 工具和设备:包括用于安装和测试连接器的工具和设备。

CONEC Elektronische Bauelemente的优势在于:

1. 高质量:所有产品都符合国际标准,如ISO 9001和ISO 14001,确保产品的质量和可靠性。

2. 定制化:提供定制化的连接器和电缆组件,满足客户的特定需求。

3. 快速交付:拥有高效的生产和物流系统,能够快速交付产品。

4. 全球服务:在全球范围内提供销售和服务,满足全球客户的需求。

43-01199数据手册

厂牌 PDF简要描述 下载
CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 CONEC ELEKTRONISCHE BAUELEMENTE 43-01199 43-01199数据手册

43-01199封装设计

查看详情并下载
Symbol
Footprint
3D Model
