17-101614

产品分类: 圆形连接器
产品描述: CONEC RJ45带盖插座组件, 17系列, RJ45耦合器, 1端口, Cat5e网络, 无屏蔽
供应商型号: 17-101614
供应商: 期货订购
标准整包数: 1
CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 17-101614

17-101614概述

    电子元器件产品技术手册解析

    产品简介

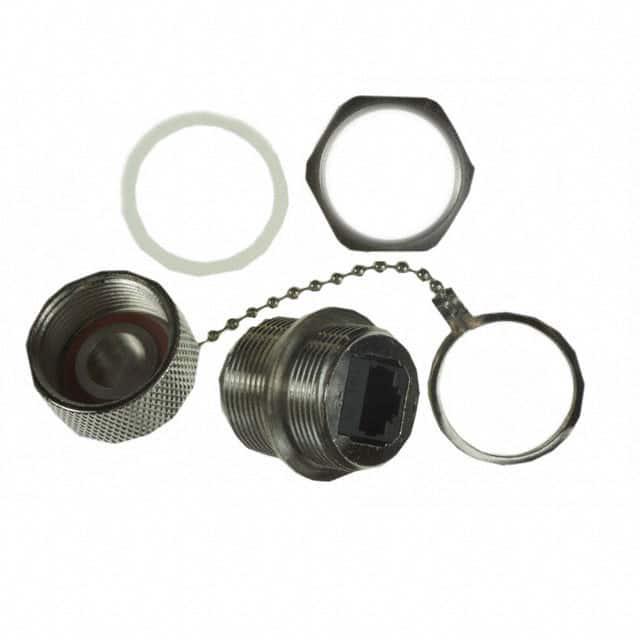

    本篇技术手册涵盖了CONEC Corporation的金属版插座+盖装配套件,带有Cat. 5e RJ45直通耦合器。这些组件主要用于网络连接,尤其是在工业自动化、数据中心和家庭网络等领域,提供稳定且高效的信号传输能力。

    技术参数


    根据技术手册,以下是产品的关键技术参数:
    - 电气规范
    - 满足EIA/TIA-568-B.2 Cat. 5e标准
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小500兆欧姆@100V DC
    - 电流承载能力:最大1.2A@25°C
    - 工作电压:100V DC
    - 冲击电压:接触到接触:1000V DC/60秒;接触到金属壳:1500V DC/60秒
    - 工作温度范围:-40°C至+85°C
    - 材料和工艺
    - 插座外壳:锌合金压铸,镍电镀
    - 盖子、面板螺母:黄铜,镍电镀
    - 球链:铜合金,镍电镀
    - 面板密封圈:硅橡胶,白色
    - 盖子密封圈:硅橡胶,白色
    - RJ45接头金属壳:铜合金,镍电镀
    - RJ45接头塑料壳:玻璃填充PBT,UL94 V-0级,黑色
    - RJ45接头触点:磷青铜,镍镀层下50微英寸(min)的金镀层
    - 安装及防护
    - 插座可前装或后装,适用于厚度不超过3.2毫米的面板
    - 当与适当的对接插头完全连接时,达到IP67防护等级

    产品特点和优势


    这款金属版插座+盖装配套件具有以下几个显著的特点和优势:
    - 高可靠性:符合Cat. 5e标准,确保卓越的信号传输质量。
    - 宽温操作范围:能在极端温度条件下正常工作,适用范围广。
    - 耐腐蚀:采用镍和金双重保护,提高长期使用的稳定性。
    - 易于安装和维护:安装方便,维护简单,适合大规模部署。

    应用案例和使用建议


    这类产品常用于工业自动化控制系统的网络连接,数据中心的服务器机柜内部连接,以及智能家居网络布线。建议在使用时注意以下几个方面:
    - 环境选择:选择合适的安装位置,避免强电磁干扰区域。
    - 配线管理:合理规划线缆走向,保持良好的物理结构。
    - 定期检查:进行定期检查和清洁,以延长使用寿命。

    兼容性和支持


    该产品设计为与其他标准Cat. 5e RJ45接口兼容,确保广泛的应用场景。厂商提供详细的技术支持文档,同时支持RoHS合规,保证环保安全。

    常见问题与解决方案


    1. 连接不稳定
    - 解决方法:确保连接的牢固性,重新插入或更换插头。
    2. 信号传输差
    - 解决方法:检查是否有物理损坏,如破损的线缆或插头,更换新的部件。
    3. 温度适应问题
    - 解决方法:确认设备是否处于规定的温度范围内,调整安装位置或采取散热措施。

    总结和推荐


    总体来看,这款由CONEC Corporation生产的金属版插座+盖装配套件是一款高性能、高可靠性的产品。其优越的电气性能和广泛的适用范围使其成为工业和家庭网络连接的理想选择。鉴于其优秀的兼容性和支持服务,我们强烈推荐这一产品给需要高质量网络连接的用户。

17-101614参数

参数
颜色 -
端接 -
额定电流 1.2A
外壳材料 Copper Alloy,Nickel Plated
针脚数 -
触头镀层 - 配接 -
类型 耦合器
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 袋装

17-101614厂商介绍

CONEC Elektronische Bauelemente是一家德国公司,专注于生产和销售电子组件,特别是连接器和电缆组件。它的产品主要分为以下几类:

1. 连接器:包括圆形连接器、矩形连接器和混合连接器,广泛应用于各种电子设备中,如工业自动化、医疗设备、汽车电子等。

2. 电缆组件:包括定制电缆组件和标准电缆组件,用于连接电子设备和系统。

3. 工具和设备:包括用于安装和测试连接器的工具和设备。

CONEC Elektronische Bauelemente的优势在于:

1. 高质量:所有产品都符合国际标准,如ISO 9001和ISO 14001,确保产品的质量和可靠性。

2. 定制化:提供定制化的连接器和电缆组件,满足客户的特定需求。

3. 快速交付:拥有高效的生产和物流系统,能够快速交付产品。

4. 全球服务:在全球范围内提供销售和服务,满足全球客户的需求。

17-101614数据手册

厂牌 PDF简要描述 下载
CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 CONEC ELEKTRONISCHE BAUELEMENTE 17-101614 17-101614数据手册

17-101614封装设计

查看详情并下载
Symbol
Footprint
3D Model
