42-00010

产品分类: 圆形连接器
产品描述: Female Sockets,Plug,Threaded 螺纹 3pin Copper Zinc 4A 金 银色,黑色 导线安装,自由悬挂,通孔安装 40mm(长度)
供应商型号: SCE-SAL-8-RKC3-S
供应商: 海外现货
标准整包数: 1

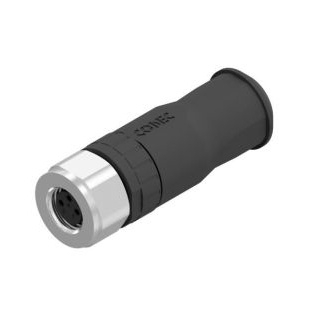

CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 42-00010

42-00010概述

    电子元器件产品技术手册:SAL - 8 - RKC3-S 和 SAL - 8 - RKC4-S 连接器

    1. 产品简介


    本文档介绍的是CONEC公司生产的SAL - 8 - RKC3-S 和 SAL - 8 - RKC4-S 系列连接器。这类连接器主要用于现场安装和轴向螺纹终止的应用,如工业自动化、机器人技术、智能设备等领域。它们具备卓越的防护性能(IP67),能够在恶劣环境下保持稳定的电气连接。

    2. 技术参数


    | 参数 | 3 Pos 版本 | 4 Pos 版本 |
    |
    | 额定电压 (V) | 60 | 30 |
    | 最大电流 (A) | 4 A @ 40°C | 4 A @ 40°C |
    | 导线横截面积 (mm²)| AWG 20 / 0.5 mm² | AWG 20 / 0.5 mm² |
    | 绝缘电阻 (MΩ) | >= 100 | >= 100 |
    | 工作温度范围 (°C)| -30°C to +85°C | -30°C to +85°C |
    | 保护等级 (IP) | IP67 | IP67 |
    | 连接周期 | >= 1000 次插拔 | >= 1000 次插拔 |
    | 螺母扭矩 (Nm) | 0.4 Nm | 0.4 Nm |

    3. 产品特点和优势


    - 高可靠性:采用镀金接触材料,确保低接触电阻和长期稳定性。
    - 防护等级:达到IP67标准,适合户外及潮湿环境中使用。
    - 耐环境性能:能够在-30°C至+85°C的温度范围内正常工作。
    - 兼容性强:可通过适配器与其他标准接口轻松对接。
    - 高集成度:集成的密封设计简化了安装过程,提高了连接器的整体可靠性。

    4. 应用案例和使用建议


    - 工业自动化:适合用于机器人、传感器、控制面板之间的信号传输。
    - 智能设备:可作为智能家居系统中不同模块间的通讯接口。
    - 运输工具:适用于电动汽车、轨道交通中复杂电路的设计。
    使用建议:
    - 在组装过程中,严格按照指定的螺母扭矩进行安装,以保证连接器的密封效果。
    - 定期检查连接器的接触状态和防护层的完整性,确保长期可靠运行。

    5. 兼容性和支持


    该系列连接器支持多种电缆横截面,便于用户选择合适的导线。制造商提供详细的技术文档和专业的技术支持服务,确保客户能够顺利安装和使用产品。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良。
    - 解决方案:检查连接器是否正确安装,必要时重新拧紧至指定扭矩。
    - 问题2:密封效果不佳。
    - 解决方案:确认所有密封圈已正确安装且无损坏。
    - 问题3:无法插入电缆。
    - 解决方案:检查导线尺寸是否符合要求,必要时更换适配型号的连接器。

    7. 总结和推荐


    SAL - 8 - RKC3-S 和 SAL - 8 - RKC4-S 连接器以其卓越的性能、广泛的适用性和可靠的防护能力,成为工业自动化、智能家居等多个领域的理想选择。对于需要稳定信号传输且对环境条件有严格要求的应用场合,我们强烈推荐选用这一系列的产品。

42-00010参数

参数
类型 Female Sockets,Plug,Threaded
颜色 银色,黑色
端接 螺纹
额定电流 4A
外壳材料 Copper Zinc
针脚数 3pin
触头镀层 - 配接
长*宽*高 40mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

42-00010厂商介绍

CONEC Elektronische Bauelemente是一家德国公司,专注于生产和销售电子组件,特别是连接器和电缆组件。它的产品主要分为以下几类:

1. 连接器:包括圆形连接器、矩形连接器和混合连接器,广泛应用于各种电子设备中,如工业自动化、医疗设备、汽车电子等。

2. 电缆组件:包括定制电缆组件和标准电缆组件,用于连接电子设备和系统。

3. 工具和设备:包括用于安装和测试连接器的工具和设备。

CONEC Elektronische Bauelemente的优势在于:

1. 高质量:所有产品都符合国际标准,如ISO 9001和ISO 14001,确保产品的质量和可靠性。

2. 定制化:提供定制化的连接器和电缆组件,满足客户的特定需求。

3. 快速交付:拥有高效的生产和物流系统,能够快速交付产品。

4. 全球服务:在全球范围内提供销售和服务,满足全球客户的需求。

42-00010数据手册

厂牌 PDF简要描述 下载
CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 CONEC ELEKTRONISCHE BAUELEMENTE 42-00010 42-00010数据手册

42-00010封装设计

查看详情并下载
Symbol
Footprint
3D Model
