首页  >  产品百科  >  43-01207

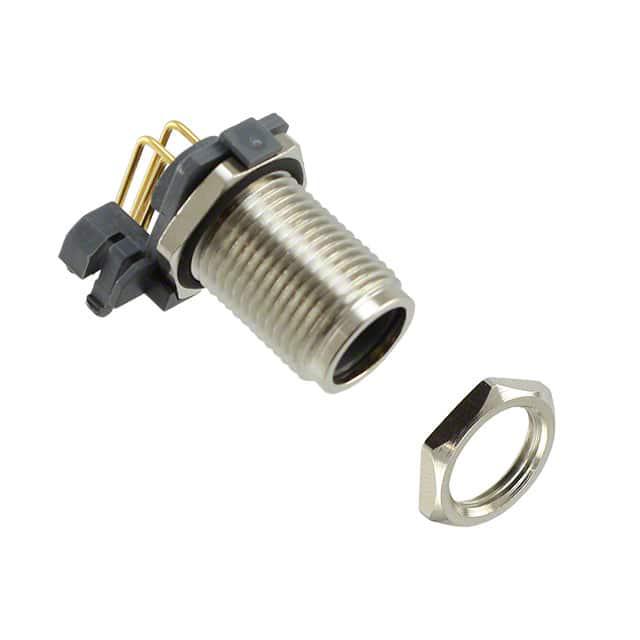

43-01207

产品分类: 圆形连接器
产品描述: CONEC M12圆形连接器, 43系列, 5芯, 壁挂式, 焊接
供应商型号: 626-1517-ND
供应商:
标准整包数: 1

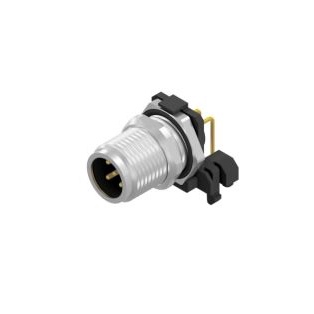

CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 43-01207

43-01207概述


    产品简介


    本文将详细介绍一款名为“SAL - 12 - FSHW4”(或“SAL - 12S - FSHW4”)的板对板连接器产品。该连接器属于通过式插座(Feedthrough Socket),适用于M12x1尺寸,采用后装式(Backmounting)设计,便于通过DIP焊接到PCB板上。这类连接器主要用于工业自动化设备、传感器系统及网络通信等领域,是实现高效信号传输的关键组件。

    技术参数


    以下为该连接器的技术参数:
    | 参数 | 规格 |

    | 额定电压 | IEC 61076-2-101:250V |
    | 电流等级 | IEC 61076-2-101:4A (40℃) |
    | 绝缘电阻 | IEC 60512:≥100MΩ |
    | 污染等级 | IEC 60664-1:3/2 |
    | 防护等级 | IEC 60529:IP67 |
    | 温度范围 | IEC 60664-1:-30°C ~ +85°C |
    | 寿命(插拔次数) | IEC 60512-9a:≥100次 |

    产品特点和优势


    这款连接器具有以下显著优势:
    1. 高可靠性:符合IEC国际标准,确保产品在工业环境中能够长期稳定运行。
    2. 耐恶劣环境:防护等级达到IP67,可适应极端温度和潮湿环境。
    3. 易安装:采用后装式设计,通过DIP焊接方式易于安装在PCB板上,方便快捷。
    4. 抗振动:适合于需要频繁插拔和抗振性能要求较高的场合。
    5. 环保材料:所有材料均为RoHS合规材料,保证无害且环保。

    应用案例和使用建议


    应用案例
    - 工业自动化:该连接器常用于各种自动化设备,如PLC控制柜、伺服电机、机器人手臂等,以实现信号和电源的可靠传输。
    - 传感器系统:在工业传感器系统中,通过连接器实现多点数据采集,以支持复杂的数据处理和控制系统。
    - 网络通信:可用于构建网络节点间的连接,支持数据通信和信号传输。
    使用建议
    1. 在安装前确认环境条件满足技术规范要求,尤其是温度和湿度条件。
    2. 严格按照推荐扭矩进行安装,避免过度拧紧或松动,确保连接器的稳定性和使用寿命。
    3. 定期检查连接器的状态,及时更换损坏部件,保证系统的正常运行。

    兼容性和支持


    该连接器具有良好的兼容性,能够与多种PCB布局相匹配。厂商提供相应的技术支持文档和安装工具,如“Conec安装工具”(Torque wrench: 36-000200)。对于具体安装步骤和技术疑问,用户可以通过制造商的服务热线获取帮助。

    常见问题与解决方案


    1. 问题:连接器无法正常插拔。
    - 解决方案:检查是否正确按照推荐扭矩拧紧,必要时重新调整。
    2. 问题:连接器接触不良。
    - 解决方案:确认安装过程中是否出现倾斜或错位现象,必要时重新安装。
    3. 问题:连接器过热。
    - 解决方案:检查负载是否超出额定电流值,或散热条件是否良好,采取相应措施。

    总结和推荐


    综上所述,“SAL - 12 - FSHW4”是一款高性能的通过式板对板连接器,具有高可靠性和广泛应用潜力。针对特定的应用需求,本产品能够在工业自动化、传感器系统及网络通信等多个领域提供高效可靠的连接解决方案。建议用户根据自身需求选择合适的型号,并严格遵循安装指导进行操作。总体而言,该产品具备极高的性价比和市场竞争力,是工业电子设备应用的理想选择。

43-01207参数

参数
颜色 银色
端接 焊盘
额定电流 4A
外壳材料 Copper Zinc
针脚数 5pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
长*宽*高 19mm(长度)
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

43-01207厂商介绍

CONEC Elektronische Bauelemente是一家德国公司,专注于生产和销售电子组件,特别是连接器和电缆组件。它的产品主要分为以下几类:

1. 连接器:包括圆形连接器、矩形连接器和混合连接器,广泛应用于各种电子设备中,如工业自动化、医疗设备、汽车电子等。

2. 电缆组件:包括定制电缆组件和标准电缆组件,用于连接电子设备和系统。

3. 工具和设备:包括用于安装和测试连接器的工具和设备。

CONEC Elektronische Bauelemente的优势在于:

1. 高质量:所有产品都符合国际标准,如ISO 9001和ISO 14001,确保产品的质量和可靠性。

2. 定制化:提供定制化的连接器和电缆组件,满足客户的特定需求。

3. 快速交付:拥有高效的生产和物流系统,能够快速交付产品。

4. 全球服务:在全球范围内提供销售和服务,满足全球客户的需求。

43-01207数据手册

厂牌 PDF简要描述 下载
CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 CONEC ELEKTRONISCHE BAUELEMENTE 43-01207 43-01207数据手册

43-01207封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.0312 ¥ 107.9961
10+ $ 11.5523 ¥ 95.7399
25+ $ 11.108 ¥ 92.0578
50+ $ 10.6637 ¥ 88.3758
100+ $ 10.0713 ¥ 83.4655
250+ $ 9.1826 ¥ 76.1009
500+ $ 8.5902 ¥ 71.191
1000+ $ 7.8793 ¥ 65.2994
库存: 2049
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 107.99
直接购买
加入购物车
