43-00106

产品分类: 圆形连接器
产品描述: CONEC M12圆形连接器插头, 43系列, 5芯, 螺钉安装, 螺钉拧紧
供应商型号: N-43-00106
供应商: 云汉优选
标准整包数: 1

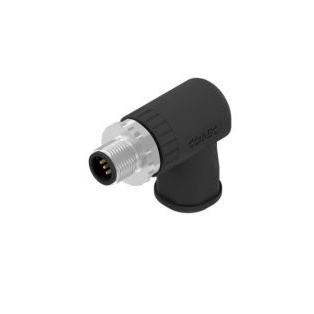

CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 43-00106

43-00106概述

    电子元器件产品技术手册

    1. 产品简介

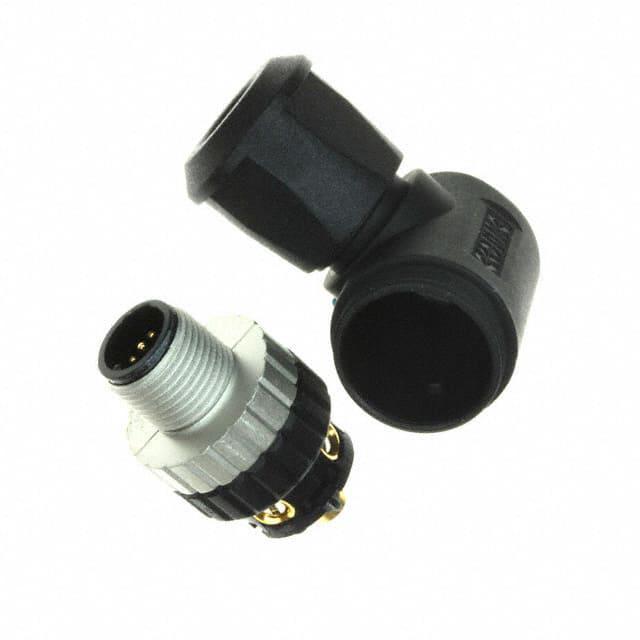

    本文档介绍的是一款名为“SAL-12-RSWC4-S/150”和“SAL-12-RSWC5-S/150”的电子连接器。这两款连接器均采用M12×1的螺纹连接方式,属于现场可安装型连接器,并具有90度角设计。它们的主要功能是为电缆提供可靠的连接,并具备高防护等级,适合于恶劣的工作环境。这两款连接器主要应用于工业自动化、汽车电子、通信设备、轨道交通等领域。

    2. 技术参数


    | 参数 | 值 |

    | 规格 | 4-pos, 5-pos |
    | 电缆直径范围 | 4mm-8mm |
    | 外部电缆直径 | 4mm-8mm |
    | 额定电压 | IEC 61076-2-101:250V(4pos),60V(5pos) |
    | 电流承载能力 | IEC 61076-2-101:7.5A @ 40°C (4pos),最大为1.5mm² |
    | 绝缘电阻 | IEC 60512:≥100 MΩ |
    | 污染等级 | IEC 60664-1:3/2 |
    | 防护等级 | IEC 60529:IP67 |
    | 工作温度范围 | -30°C至+85°C |
    | 配接循环次数 | ≥100 |
    | 线径规格 | 最大AWG16或1.50mm² (含套管) |

    3. 产品特点和优势


    - 防尘防水:防护等级达到IP67,在插头插合状态下,能够有效防止灰尘及水侵入。
    - 宽工作温度范围:可在极端温度环境下正常工作,适应温度范围为-30°C至+85°C。
    - 高可靠性:额定电流为7.5A,满足大部分工业应用需求;绝缘电阻大于等于100MΩ,确保良好的电气性能。
    - 便于安装:可进行90度角度安装,方便根据现场布局调整位置。
    - 环保合规:RoHS认证,符合欧盟关于有害物质限制的要求,适用于各类绿色项目。

    4. 应用案例和使用建议


    - 工业自动化:可用于机器人手臂末端,实现精准控制信号传输。
    - 汽车电子:适用于新能源车辆电池管理系统,确保高压系统的安全稳定运行。
    - 通信设备:适用于室外基站天线馈电系统,提供可靠的数据传输。
    - 轨道交通:应用于地铁列车控制系统,保障行车安全。
    使用建议:
    - 在安装时使用推荐扭矩(0.6Nm)进行紧固,以保证连接稳固;
    - 使用Conec安装工具,确保装配正确无误;
    - 检查各部件是否有损坏或磨损,必要时更换新的密封圈。

    5. 兼容性和支持


    - 这些连接器与其他标准M12螺纹接口的产品相兼容。
    - 厂商提供技术支持服务,帮助客户解决安装过程中遇到的问题。具体联系方式见用户手册。

    6. 常见问题与解决方案


    - 问题1:安装后出现接触不良现象。
    - 解决方案:检查所有连接点是否按照推荐扭矩拧紧,并确认密封圈已正确安装。
    - 问题2:发现外壳破损。
    - 解决方案:立即停止使用并联系售后服务部门获取替换件。


    7. 总结和推荐


    综上所述,这款连接器凭借其出色的防护性能、广泛的温度适应范围以及可靠的电气连接性能,成为工业领域的理想选择。无论是从技术规格还是实际应用的角度来看,它都展现了卓越的价值。因此,强烈推荐此产品用于需要高度可靠性的场合,如工业自动化系统、新能源汽车等领域。

43-00106参数

参数
类型 Male Pins,Receptacle,Threaded
颜色 银色,黑色
端接 螺纹
额定电流 4A
外壳材料 Polyamide (PA6),Nylon 6,Glass Filled
针脚数 5pin
触头镀层 - 配接
长*宽*高 46mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

43-00106厂商介绍

CONEC Elektronische Bauelemente是一家德国公司,专注于生产和销售电子组件,特别是连接器和电缆组件。它的产品主要分为以下几类:

1. 连接器:包括圆形连接器、矩形连接器和混合连接器,广泛应用于各种电子设备中,如工业自动化、医疗设备、汽车电子等。

2. 电缆组件:包括定制电缆组件和标准电缆组件,用于连接电子设备和系统。

3. 工具和设备:包括用于安装和测试连接器的工具和设备。

CONEC Elektronische Bauelemente的优势在于:

1. 高质量:所有产品都符合国际标准,如ISO 9001和ISO 14001,确保产品的质量和可靠性。

2. 定制化:提供定制化的连接器和电缆组件,满足客户的特定需求。

3. 快速交付:拥有高效的生产和物流系统,能够快速交付产品。

4. 全球服务:在全球范围内提供销售和服务,满足全球客户的需求。

43-00106数据手册

厂牌 PDF简要描述 下载
CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 CONEC ELEKTRONISCHE BAUELEMENTE 43-00106 43-00106数据手册

43-00106封装设计

查看详情并下载
Symbol
Footprint
3D Model
