43-01028

产品分类: 圆形连接器

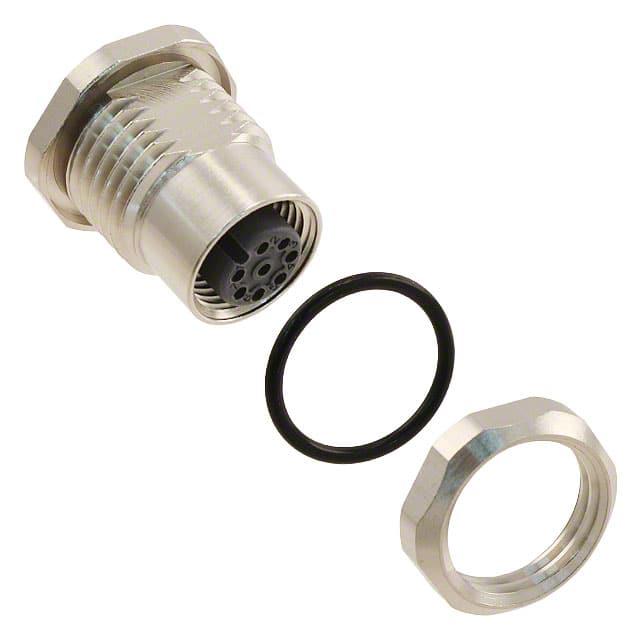

产品描述: CONEC M12圆形连接器插头, 43系列, 8芯, 壁挂式, 焊接
供应商型号: 2281309
供应商: 海外现货
标准整包数: 10

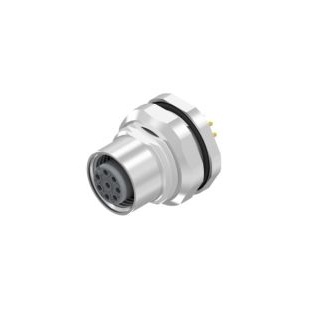

CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 43-01028

43-01028概述

    电子元器件产品技术手册概述

    1. 产品简介


    本文介绍的产品是一款适用于M12x1连接器系统的镀锡防焊插针座,主要用于电子设备的连接与信号传输。产品包括不同类型的孔数配置(4位、5位和8位),广泛应用于工业自动化、机械设备、智能家电等领域,确保稳定的数据传输和电力供应。

    2. 技术参数


    - 额定电压:4位/5位 - 250V;8位 - 60V
    - 电流等级:4位/5位 - 4A(在40°C时);8位 - 2A(在40°C时)
    - 绝缘电阻:≥100MΩ
    - 污染等级:3/2
    - 防护等级:IP67(连接状态时)
    - 温度范围:-30°C至+85°C
    - 匹配次数:≥100次
    - 接触材料:黄铜镀镍,触点镀镍金
    - 密封材料:氟橡胶(FPM)和丁腈橡胶(NBR)
    - 安装规格:推荐扭矩为1-1.2Nm,可以使用Conec安装工具进行安装

    3. 产品特点和优势


    - 高可靠性:采用镀镍和镀镍金材料,确保长期可靠的电气连接性能。
    - 强密封性:使用氟橡胶和丁腈橡胶材料进行密封处理,具有优异的防水和防尘性能。
    - 宽泛的工作环境:能够在-30°C至+85°C的极端温度下正常工作。
    - 高抗冲击和振动能力:能够承受反复的连接与断开操作,确保连接器的稳定性和耐用性。

    4. 应用案例和使用建议


    本产品可广泛应用于自动化设备、工业机械及智能家电等设备的连接系统中。例如,在工业自动化设备中,由于其具备IP67级别的防水防尘性能,适合在恶劣的环境中保持良好的电气连接稳定性。使用时,建议严格按照推荐扭矩进行紧固,避免过紧或过松导致的不良连接情况。

    5. 兼容性和支持


    此系列产品已通过RoHS认证,符合国际环保标准。针对客户不同的需求,提供多种孔数配置的选择,且可以与Conec公司的其他相关产品配套使用。同时,公司提供专业的技术支持服务,以确保客户能顺利安装和使用。

    6. 常见问题与解决方案


    | 问题 | 解决方法 |

    | 插头插入困难 | 确保插头和插座正确对齐并均匀施力。 |
    | 连接处存在松动 | 检查并调整紧固螺丝的扭矩至推荐值。 |
    | 连接稳定性差 | 清洁连接面并重新组装。 |

    7. 总结和推荐


    综上所述,该款M12x1防焊插针座以其出色的电气性能、高密封性和广泛的温度适应范围,成为连接应用的理想选择。建议在要求高可靠性和稳定性的环境中优先考虑使用。

43-01028参数

参数
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 银色
端接 焊盘
额定电流 2A
外壳材料 Copper Zinc
针脚数 8pin
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

43-01028厂商介绍

CONEC Elektronische Bauelemente是一家德国公司,专注于生产和销售电子组件,特别是连接器和电缆组件。它的产品主要分为以下几类:

1. 连接器:包括圆形连接器、矩形连接器和混合连接器,广泛应用于各种电子设备中,如工业自动化、医疗设备、汽车电子等。

2. 电缆组件:包括定制电缆组件和标准电缆组件,用于连接电子设备和系统。

3. 工具和设备:包括用于安装和测试连接器的工具和设备。

CONEC Elektronische Bauelemente的优势在于:

1. 高质量:所有产品都符合国际标准,如ISO 9001和ISO 14001,确保产品的质量和可靠性。

2. 定制化:提供定制化的连接器和电缆组件,满足客户的特定需求。

3. 快速交付:拥有高效的生产和物流系统,能够快速交付产品。

4. 全球服务:在全球范围内提供销售和服务,满足全球客户的需求。

43-01028数据手册

厂牌 PDF简要描述 下载
CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 CONEC ELEKTRONISCHE BAUELEMENTE 43-01028 43-01028数据手册

43-01028封装设计

查看详情并下载
Symbol
Footprint
3D Model
