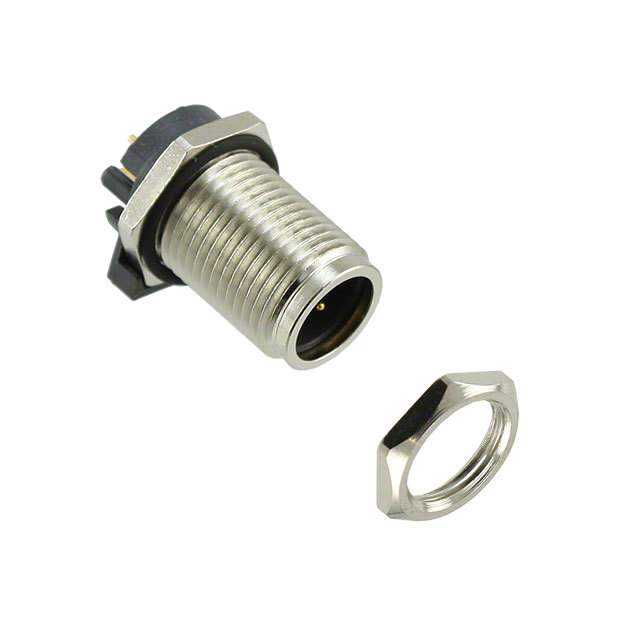

43-01191

产品分类: 圆形连接器
产品描述: Male Pins,Receptacle,Threaded 焊盘 4pin Copper Zinc 4A 金 银色 通孔安装,隔板安装,面板安装 16mm(长度)
供应商型号: N-43-01191
供应商: 云汉优选
标准整包数: 1
CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 43-01191

43-01191概述


    产品简介


    SAL - 12 系列通孔插座连接器
    SAL - 12 系列通孔插座连接器是一款适用于多种应用的高性能连接器,广泛应用于工业自动化、仪器仪表、通信设备及医疗电子等领域。其设计旨在提供稳定可靠的电连接,满足严苛的工作环境需求。

    技术参数


    - 连接器类型: Male socket M12x1, 轴向连接,背面安装,双排插针
    - 公制尺寸: 12 针,直径 12mm
    - 端子布局: PCB 1, 60mm
    - 引脚数量: 4 或 5 针
    - 额定电压: 250V (4 针), 60V (5 针)
    - 电流承载能力: 4A(在 40°C 下)
    - 绝缘电阻: ≥100MΩ
    - 污染等级: 3/2
    - 防护等级: IP67(接合状态下)
    - 工作温度范围: -30°C 至 +85°C
    - 接触次数: ≥100 次

    产品特点和优势


    SAL - 12 系列通孔插座连接器具有以下几个显著特点和优势:
    1. 高可靠性: 具有稳定的电气性能和长期使用寿命。
    2. 防护等级高: 达到 IP67 级别,适合户外和严苛环境。
    3. 宽工作温度范围: 适应 -30°C 至 +85°C 的工作温度,确保在各种条件下都能正常工作。
    4. 易于安装: 后面安装设计简化了安装过程,且具有推荐的安装扭矩值以确保正确固定。
    5. 防尘防水: 有效防止灰尘和水进入连接器内部,保证连接器的可靠性和寿命。

    应用案例和使用建议


    应用案例
    SAL - 12 系列通孔插座连接器常用于工业自动化设备、通信系统和仪器仪表中。例如,在工厂自动化系统中,它用于连接控制面板与传感器和执行器,确保数据传输和电力供应的可靠性。
    使用建议
    1. 在安装过程中,建议使用扭矩扳手,按照推荐的 0.8-1 Nm 扭矩值进行紧固,以确保连接器安装稳固。
    2. 定期检查连接器的接触情况,确保其始终处于良好的工作状态。
    3. 在户外或恶劣环境下使用时,务必注意防水和防尘措施,确保连接器的防护等级发挥作用。

    兼容性和支持


    - 兼容性: SAL - 12 系列连接器设计为标准 M12x1 尺寸,能够与市面上多数相同尺寸的连接器兼容。
    - 技术支持: Conec 提供详尽的技术文档和客户支持,包括安装指南和维护手册,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 连接器安装不牢固
    - 解决方案: 检查并调整扭矩值至推荐范围(0.8-1 Nm),确保紧固力合适。
    2. 问题: 电气连接不稳定
    - 解决方案: 检查接触表面是否有污物或腐蚀,并进行清洁处理。
    3. 问题: 密封失效
    - 解决方案: 确保正确的安装步骤,并定期检查密封件的状态,及时更换损坏的部件。

    总结和推荐


    综合评估
    SAL - 12 系列通孔插座连接器以其出色的可靠性、高防护等级和广泛的工作温度范围在众多同类产品中脱颖而出。其易于安装、维护简便的特点使其成为工业自动化和通信系统的理想选择。
    推荐意见
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐使用 SAL - 12 系列通孔插座连接器,尤其适用于需要高度可靠连接的应用场合。

43-01191参数

参数
颜色 银色
端接 焊盘
额定电流 4A
外壳材料 Copper Zinc
针脚数 4pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
长*宽*高 16mm(长度)
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

43-01191厂商介绍

CONEC Elektronische Bauelemente是一家德国公司,专注于生产和销售电子组件,特别是连接器和电缆组件。它的产品主要分为以下几类:

1. 连接器:包括圆形连接器、矩形连接器和混合连接器,广泛应用于各种电子设备中,如工业自动化、医疗设备、汽车电子等。

2. 电缆组件:包括定制电缆组件和标准电缆组件,用于连接电子设备和系统。

3. 工具和设备:包括用于安装和测试连接器的工具和设备。

CONEC Elektronische Bauelemente的优势在于:

1. 高质量:所有产品都符合国际标准,如ISO 9001和ISO 14001,确保产品的质量和可靠性。

2. 定制化:提供定制化的连接器和电缆组件,满足客户的特定需求。

3. 快速交付:拥有高效的生产和物流系统,能够快速交付产品。

4. 全球服务:在全球范围内提供销售和服务,满足全球客户的需求。

43-01191数据手册

厂牌 PDF简要描述 下载
CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 CONEC ELEKTRONISCHE BAUELEMENTE 43-01191 43-01191数据手册

43-01191封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 6.7628 ¥ 57.4838
45+ $ 6.3036 ¥ 53.5806
库存: 48
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1149.67
