43-02640

产品分类: 圆形连接器
产品描述: Female Sockets,Plug,Threaded 焊盘 12pin Copper Zinc 1.5A 金 银色 通孔安装,隔板安装,面板安装 19mm(长度)*19.7mm(宽度)
供应商型号: N-43-02640
供应商: 云汉优选
标准整包数: 1
CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 43-02640

43-02640概述


    产品简介

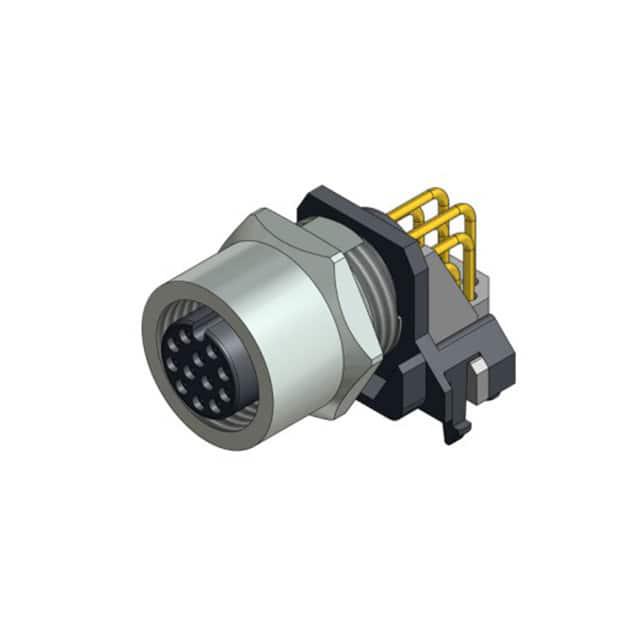

    本产品为CONEC生产的M12x1角度型母插座,适用于前装焊工艺(DIP焊接)。该产品符合RoHS和REACH标准,广泛应用于工业自动化、机械制造、能源管理及通信等领域。其主要功能是在复杂环境中提供稳定的信号传输和可靠的电气连接。

    技术参数


    | 参数 | 规格 |

    | 电流等级 | 1.5 A @ 40°C |
    | 额定电压 | 30 V |
    | 绝缘电阻 | ≥100 MΩ |
    | 工作温度范围 | -40°C ~ +85°C |
    | 防护等级 | IP 67(连结状态下) |
    | 触点材料 | CuZn,镍镀层/Au 0.2μm镀层 |
    | 镀层厚度 | 0.2 μm Au |
    | 母座材料 | PA,UL 94 V-0 |
    | 安装孔直径 | 12mm |
    | 推荐扭矩 | 0.8-1 Nm |
    | 连接次数 | >=100次循环 |
    | 污染度 | 3/2 |

    产品特点和优势


    此款M12x1角度型母插座具有多种优势:
    - 高可靠性:达到IP67防护等级,确保在恶劣环境下也能保持良好密封。
    - 宽温度范围:能在极端条件下稳定运行,适应更广泛的工业应用。
    - 高强度材料:采用CuZn材料制造的触点,确保长期使用中的耐用性和可靠性。
    - 标准化安装:易于安装且符合相关行业标准,减少装配时间并提高生产效率。
    - 多用途:可用于各种自动化设备和控制系统的接口,适用范围广。

    应用案例和使用建议


    应用案例
    - 工业自动化:常用于机械设备的信号传输,如PLC与传感器之间的数据交换。
    - 能源管理:在电力系统监控中,该插座用于不同部件间的可靠连接。
    - 通信领域:用于网络设备间的数据传输,保证通信质量。
    使用建议
    - 安装时需注意防尘防水措施:在实际应用中,考虑到IP67防护等级,必须注意在安装过程中避免灰尘和水进入插座内部。
    - 正确施加扭矩:根据手册推荐,使用合适的扭矩工具进行安装以避免过度扭力损坏插座。

    兼容性和支持


    - 兼容性:该插座与对应型号的公头插针可实现无缝连接,适用于标准M12接口的多种场合。
    - 支持和服务:CONEC公司提供了详细的安装指南和技术支持,确保客户能够快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插座插入后接触不良 | 确认插针和插座是否清洁无损,重新正确安装 |
    | 温度过高 | 检查安装位置是否通风良好,确保散热环境 |
    | 密封效果差 | 仔细检查安装过程,确认所有接口完全密封到位 |

    总结和推荐


    总体来看,CONEC的这款M12x1角度型母插座凭借其卓越的性能和稳定性,在工业自动化和其他需要高可靠性电气连接的应用中表现出色。其高防护等级、宽温范围及耐用性强的特点使其在市场上具有较强竞争力。对于需要高可靠性连接的应用,强烈推荐选用此款插座。

43-02640参数

参数
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 银色
端接 焊盘
额定电流 1.5A
外壳材料 Copper Zinc
针脚数 12pin
长*宽*高 19mm(长度)*19.7mm(宽度)
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 盒装,散装

43-02640厂商介绍

CONEC Elektronische Bauelemente是一家德国公司,专注于生产和销售电子组件,特别是连接器和电缆组件。它的产品主要分为以下几类:

1. 连接器:包括圆形连接器、矩形连接器和混合连接器,广泛应用于各种电子设备中,如工业自动化、医疗设备、汽车电子等。

2. 电缆组件:包括定制电缆组件和标准电缆组件,用于连接电子设备和系统。

3. 工具和设备:包括用于安装和测试连接器的工具和设备。

CONEC Elektronische Bauelemente的优势在于:

1. 高质量:所有产品都符合国际标准,如ISO 9001和ISO 14001,确保产品的质量和可靠性。

2. 定制化:提供定制化的连接器和电缆组件,满足客户的特定需求。

3. 快速交付:拥有高效的生产和物流系统,能够快速交付产品。

4. 全球服务:在全球范围内提供销售和服务,满足全球客户的需求。

43-02640数据手册

厂牌 PDF简要描述 下载
CONEC ELEKTRONISCHE BAUELEMENTE 圆形连接器 CONEC ELEKTRONISCHE BAUELEMENTE 43-02640 43-02640数据手册

43-02640封装设计

查看详情并下载
Symbol
Footprint
3D Model
