WBC4-1WLC

产品分类: 巴伦(balun)
厂牌: COILCRAFT
产品描述: 500KHz 1GHz 0.9dB 贴片安装 4.45mm*4.19mm*3.05mm
供应商型号: WBC4-1WLC
供应商: 国内现货
标准整包数: 1
COILCRAFT 巴伦(balun) WBC4-1WLC

WBC4-1WLC概述

    Coilcraft WBC Series SMT Mini Wideband Transformers

    1. 产品简介


    Coilcraft WBC系列表面贴装微型宽带变压器是专为现代电子系统设计的小型化高性能元件。这些变压器主要用于信号处理、通信系统以及音频设备中,提供高效率和宽频率范围内的信号传输。产品类型主要包括单端和差分输入输出的变压器,适用于多种电子电路中需要隔离和阻抗匹配的应用场景。

    2. 技术参数


    以下是WBC系列部分型号的技术参数汇总:
    | 型号 | 阻抗比(初级:次级) | 3 dB带宽(MHz) | 最大插入损耗(dB) | 最小电感(µH) | 最大直流电阻(mΩ) | 最大不平衡电流(mA) | 颜色 |

    | WBC1-1L | 1:1 | 0.400 – 600 | 0.40 | 10 | 120 | — | 棕色 |
    | WBC1-1TL | 1:1 | 0.250 – 750 | 0.58 | 9.5 | 75 | 36 | 棕色 |
    | WBC2-1TL | 1:2 | 0.200 – 500 | 0.50 | 10 | 120 | 8.5 | 红色 |
    | WBC3-1TL | 1:3 | 0.300 – 900 | 0.60 | 9 | 100 | 8.5 | 橙色 |
    | WBC4-1TL | 1:4 | 0.250 – 750 | 1.0 | 9 | 55 | 30 | 黄色 |
    | WBC4-14L | 1:4 | 1.500 – 1200 | 2.0 | 2 | 50 | 15 | 绿色 |
    | WBC4-1WL | 1:4 | 0.500 – 1000 | 0.90 | 5 | 80 | 10 | 白色 |
    | WBC4-6TL | 1:4 | 0.300 – 700 | 0.65 | 9 | 80 | 7.5 | 蓝色 |
    | WBC8-1L | 1:8 | 0.150 – 600 | 0.60 | 22 | 120 | 17 | 灰色 |
    | WBC9-1L | 1:9 | 0.300 – 500 | 0.54 | 9 | 80 | 5 | 白色 |
    | WBC16-1TL | 1:16 | 0.600 – 300 | 0.80 | 5 | 80 | 5 | 紫色 |
    | WBC4-4L | 1:4 | 0.250 – 800 | 1.0 | 9 | 60 | 30 | 黄色 |

    3. 产品特点和优势


    WBC系列变压器具备以下特点和优势:
    - 高效率和宽频带:WBC系列变压器提供宽泛的工作频率范围(0.150 MHz 至 1200 MHz),适合多种高频信号传输应用。
    - 优良的电气特性:这些变压器具有极低的插入损耗(< 0.60 dB)和高隔离度(> 300 Vrms),确保高效稳定的信号传输。
    - 小型封装:最小尺寸为4 mm x 3 mm,非常适合空间受限的设计需求。
    - 耐温范围广:可在-40°C 至 +85°C 的温度范围内正常工作,满足各种工业环境要求。
    - 认证和可靠性:通过AEC-Q200认证,符合RoHS标准,确保产品质量和长期稳定性。

    4. 应用案例和使用建议


    WBC系列变压器广泛应用于通信设备、雷达系统、无线充电装置和医疗设备中。例如,在雷达系统中,它们可以作为信号接收器的前端组件,实现信号的隔离和放大;在通信设备中,它们可用于无线通信模块,确保信号的可靠传输。
    使用建议:
    - 在选择型号时,根据实际应用需求确定所需的阻抗比和工作频率范围。
    - 注意变压器的最大电流和电压限制,避免过载导致损坏。
    - 设计时需考虑散热,确保工作温度不会超过最大允许值。

    5. 兼容性和支持


    WBC系列变压器与大多数主流的印刷电路板(PCB)制造工艺兼容。厂商提供了详细的封装和焊接指南,以确保正确的安装和连接。此外,Coilcraft还提供技术支持和维护服务,确保用户在使用过程中能够获得必要的帮助。

    6. 常见问题与解决方案


    - 问题1:插入损耗过高
    - 解决方案:检查焊接是否正确,确认引脚接触良好。必要时重新焊接。

    - 问题2:无法达到预期的隔离度
    - 解决方案:确保变压器接线正确,没有外部干扰。测试环境应远离可能产生电磁干扰的源。

    - 问题3:工作温度超出规定范围
    - 解决方案:避免在极端环境中使用,或者采取适当的散热措施。

    7. 总结和推荐


    综上所述,Coilcraft WBC系列微型宽带变压器凭借其宽频带、高效率和小型封装等优势,成为众多高频应用的理想选择。它们的可靠性、稳定性以及良好的兼容性使得这些变压器在市场上具有显著的竞争优势。因此,对于需要高性能、紧凑型解决方案的工程师和技术人员,强烈推荐使用Coilcraft WBC系列变压器。

WBC4-1WLC参数

参数
相位差 -
最小工作频率 500KHz
振幅差 -
共模抑制比CMRR -
回波损耗 -
不平衡端口阻抗 -
最大工作频率 1GHz
平衡端口阻抗 -
最大插入损耗 0.9dB

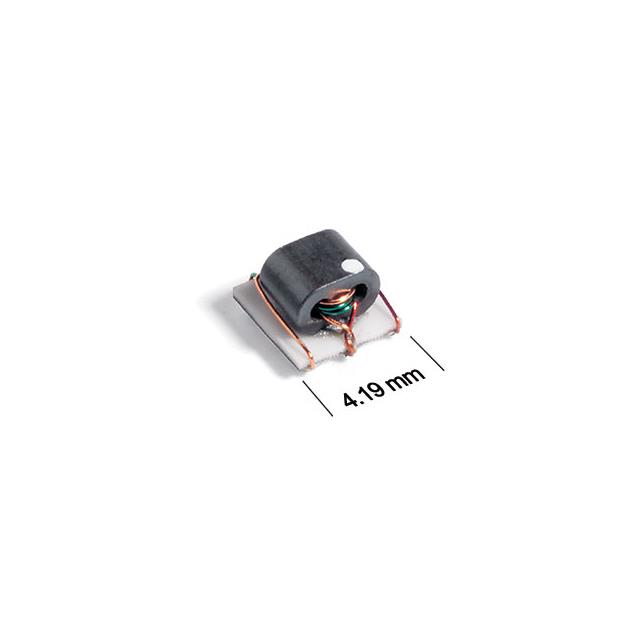

长*宽*高 4.45mm*4.19mm*3.05mm
安装方式 贴片安装
包装方式 卷带包装

WBC4-1WLC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。
