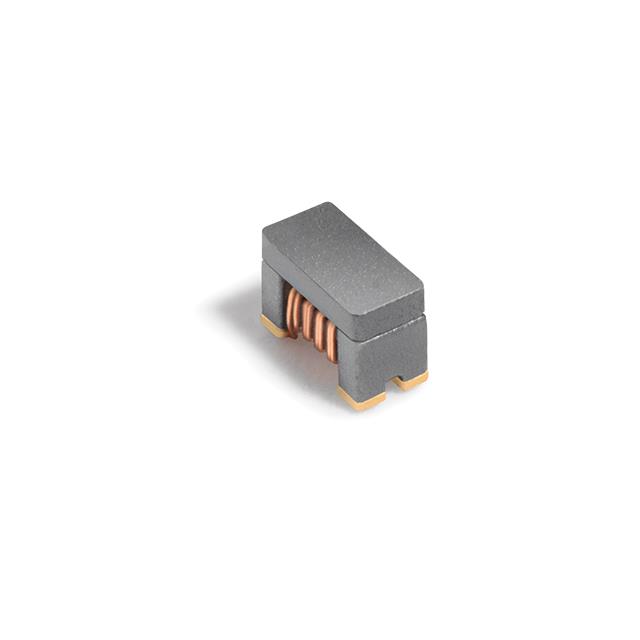

0603USB-951MLC

产品分类: 共模滤波器
厂牌: COILCRAFT
产品描述: 250V 500mA 2 63nH@ 100 MHz 300 Ohms @ 2.6 GHz 142mΩ 水平安装,贴片安装 1.52mm*760μm*1.17mm
供应商型号: 0603USB-951MLC
供应商: 云汉优选
标准整包数: 1
COILCRAFT 共模滤波器 0603USB-951MLC

0603USB-951MLC概述

    USB3.0 共模扼流圈(0603 封装)技术手册

    产品简介


    USB3.0 共模扼流圈(0603 封装) 是一种广泛应用于高速信号线噪声抑制及共模噪声衰减的电子元件。该产品主要用于 USB3.0、HDMI2.0、HDBaseT™、DisplayPort、DVI 等接口的数据传输中,同时也适用于 IEEE1394 和 LVDS 等高带宽差分信号线的干扰抑制。它的核心材料为铁氧体,具有良好的磁性能和可靠性。

    技术参数


    | 参数 | 描述 |

    | 封装尺寸 | 0603 |
    | 特性阻抗 | 250Ω |
    | 最大电流 | 500 mA |
    | 最大峰值阻抗 | 0.1 kΩ @ >3.0 GHz |
    | 工作温度范围 | -40°C 至 +85°C |
    | 最高工作温度 | +105°C (环境温度+温升) |
    | 电气特性 | 符合 AEC Q200 及无卤素标准 |
    | 电气规格测试温度 | 25°C |
    | 型号 | 共模截止频率 @3 dB (GHz) | 差分模式衰减 (dB) | 电感值 (nH) | 最大直流电阻 (Ohms) | 隔离电压 (Vrms) | 最大直流电流 (mA) |
    ||
    | 0603USB-251ML | >3.0 | 3.8 | 8.45 | 0.077 | 250 | 500 |
    | 0603USB-601ML | >3.0 | 3.4 | 6.88 | 0.109 | 250 | 500 |
    | 0603USB-951ML | 2.6 | 2.8 | 4.62 | 0.142 | 250 | 500 |
    | 0603USB-142ML | 1.9 | 1.9 | 6.85 | 0.174 | 250 | 500 |
    | 0603USB-222ML | 1.8 | 0.96 | 9.14 | 0.209 | 250 | 500 |

    产品特点和优势


    - 高频噪声抑制:最高可达 3.7 GHz 的差分模式截止频率,可以有效抑制高频噪声。
    - 共模噪声衰减:在吉赫兹范围内可以达到高达 20 dB 的共模噪声衰减。
    - 环保材料:符合RoHS标准,且无卤素设计,有助于减少环境污染。
    - 高可靠性:采用铁氧体作为核心材料,具有良好的磁性能和高温稳定性。

    应用案例和使用建议


    - USB3.0 接口:0603 USB3.0 共模扼流圈能够显著提高USB3.0接口的信号完整性,避免数据传输过程中出现信号干扰。
    - 高带宽差分信号线:在IEEE1394 和 LVDS 等差分信号线中使用,可以有效降低共模噪声对信号的影响。
    - 使用建议:为了确保最佳性能,建议将该共模扼流圈放置在信号源与负载之间的适当位置。同时,要保证电路板的布线合理,避免信号线之间产生不必要的耦合。

    兼容性和支持


    - 兼容性:该产品兼容多种高速信号标准,如USB3.0、HDMI2.0等。与同类产品相比,其高共模噪声衰减和低插入损耗使其更具竞争优势。
    - 支持服务:Coilcraft公司提供技术支持服务,包括详尽的技术文档和产品规格书。如果遇到任何问题,可以随时联系技术支持团队。

    常见问题与解决方案


    - Q1: 如何确定共模扼流圈的工作频率?
    - A1: 查看技术手册中的典型阻抗与频率曲线图,确定所需工作频率下的特性阻抗。
    - Q2: 如何正确焊接共模扼流圈?
    - A2: 在焊接前,务必参照 Coilcraft 的焊接指南(Doc 362)。建议使用两次40秒的回流焊工艺,以确保焊接质量。
    - Q3: 共模扼流圈如何实现高隔离电压?
    - A3: 通过内部多层绕制技术,确保每个绕组之间有良好的绝缘性能,从而实现高隔离电压。

    总结和推荐


    综上所述,USB3.0 共模扼流圈(0603封装)具备出色的高频噪声抑制能力和广泛的适用范围。无论是高速信号线的噪声抑制还是共模噪声衰减,它都是一个理想的选择。鉴于其高可靠性、优秀的电气性能和广泛的适用性,强烈推荐在高速信号传输电路中使用该产品。

0603USB-951MLC参数

参数
额定电压-AC 250V
额定电压-DC -
阻抗 300 Ohms @ 2.6 GHz
电感值 63nH@ 100 MHz
直流电阻 142mΩ
额定电流 500mA
线路数量 2
长*宽*高 1.52mm*760μm*1.17mm
安装方式 水平安装,贴片安装
包装方式 卷带包装
