首页  >  产品百科  >  WBC2-1TLC

WBC2-1TLC

产品分类: 巴伦(balun)
厂牌: COILCRAFT
产品描述: 200KHz 500MHz 0.5dB 贴片安装 4.45mm*4.19mm*3.05mm
供应商型号: WBC2-1TLC
供应商: 云汉优选
标准整包数: 10

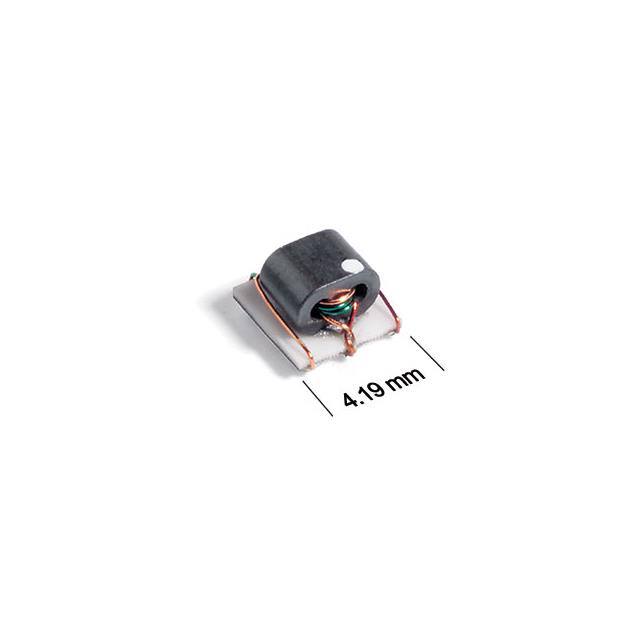

COILCRAFT 巴伦(balun) WBC2-1TLC

WBC2-1TLC概述

    Coilcraft Mini Wideband Transformers: Technical Handbook

    1. 产品简介


    Coilcraft 的 Mini Wideband Transformers(简称WBC系列)是一系列专为高频应用设计的小型表面贴装变压器。这些变压器以其紧凑的体积、宽频带特性以及高可靠性而著称。它们广泛应用于各种通信系统、医疗设备、测试仪器以及其他需要高性能电感器的领域。

    2. 技术参数


    WBC系列变压器的技术参数如下表所示:
    | 型号 | 比率 | 频带 (MHz) | 插入损耗 (dB) | 初级电感 (µH) | 次级电感 (µH) | 最大直流电阻 (mΩ) | 最大直流不平衡 (mA) | 颜色 |
    |
    | WBC1-1L A | 1:1 | 0.400–600 | 0.40 | 10 | 120 | 10 | 120 | 棕色 |
    | WBC1-1TL B | 1:1 | 0.250–750 | 0.58 | 9.5 | 75 | 9.5 | 75 | 棕色 |
    | WBC2-1TL B | 1:2 | 0.200–500 | 0.50 | 10 | 120 | 20 | 150 | 红色 |
    | WBC3-1TL B | 1:3 | 0.300–900 | 0.60 | 9 | 100 | 27 | 150 | 橙色 |
    | WBC4-1TL B | 1:4 | 0.250–750 | 1.0 | 9 | 55 | 36 | 120 | 黄色 |
    | WBC4-14L B | 1:4 | 1.500–1200 | 2.0 | 2 | 50 | 8 | 100 | 绿色 |
    | WBC4-1WL B | 1:4 | 0.500–1000 | 0.90 | 5 | 80 | 20 | 120 | 白色 |
    | WBC4-6TL B | 1:4 | 0.300–700 | 0.65 | 9 | 80 | 36 | 200 | 蓝色 |
    | WBC8-1L D | 1:8 | 0.150–600 | 0.60 | 22 | 120 | 176 | 310 | 灰色 |
    | WBC9-1L B | 1:9 | 0.300–500 | 0.54 | 9 | 80 | 81 | 230 | 白色 |
    | WBC16-1TL B | 1:16 | 0.600–300 | 0.80 | 5 | 80 | 80 | 230 | 紫色 |
    | WBC4-4L C | 1:4 | 0.250–800 | 1.0 | 9 | 60 | 36 | 120 | 黄色 |
    注:所有规格均在25°C下测量,参考阻抗为50欧姆。

    3. 产品特点和优势


    - 小型化设计:尺寸仅为4mm×4mm×3mm,是市场上最小的宽带变压器之一。
    - 高隔离度:可承受高达300Vrms的绕组间隔离电压,适用于对可靠性要求较高的应用。
    - 低功耗:最大输入功率仅为1/4瓦,有助于降低系统的整体功耗。
    - 宽频带特性:每个型号都提供不同的频带范围,满足不同应用的需求。
    - 温度适应性:能在-40°C至+85°C的温度范围内稳定工作,符合AEC-Q200标准。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备:WBC系列变压器在移动通信基站中被广泛用于信号传输和接收。
    - 医疗设备:例如超声成像仪中的高频信号传输,保证了信号的纯净度和稳定性。
    - 工业自动化:工厂自动化控制系统中的信号隔离和传输。
    使用建议:
    - 在使用时要注意变压器的额定电流限制,避免过载。
    - 在高频应用场合下,建议使用低介电常数的基板材料以减少寄生效应。
    - 在组装过程中,遵循Coilcraft提供的焊接指南,以确保良好的焊接效果。

    5. 兼容性和支持


    WBC系列变压器具有出色的兼容性,可以与其他标准SMT工艺的组件一起使用。Coilcraft提供详尽的技术文档和支持,包括设计指南、焊接指南等,确保客户能够顺利地集成这些元件到自己的电路中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 变压器在焊接过程中出现损坏 | 使用正确的焊接参数,遵循Coilcraft的焊接指南进行操作。 |
    | 变压器发热异常 | 检查是否超过额定电流,并确保散热良好。 |
    | 变压器无法正常工作 | 检查电路连接是否正确,确认信号源频率在规定的频带范围内。 |

    7. 总结和推荐


    综上所述,Coilcraft的Mini Wideband Transformers WBC系列凭借其紧凑的设计、宽频带特性和高可靠性,在多种应用场景中表现出色。无论是用于通信、医疗还是工业自动化领域,都能发挥其卓越的功能。强烈推荐给需要高性能变压器的工程师和技术人员选择。

WBC2-1TLC参数

参数
共模抑制比CMRR -
平衡端口阻抗 -
最大插入损耗 0.5dB
相位差 -
回波损耗 -
最小工作频率 200KHz
不平衡端口阻抗 -
振幅差 -
最大工作频率 500MHz
长*宽*高 4.45mm*4.19mm*3.05mm
安装方式 贴片安装
包装方式 卷带包装

WBC2-1TLC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

WBC2-1TLC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 巴伦(balun) COILCRAFT WBC2-1TLC WBC2-1TLC数据手册

WBC2-1TLC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 44.5171
2000+ ¥ 33.3878
4000+ ¥ 27.7683
库存: 7467
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 44.51
