FMMT449

产品分类: 三极管(BJT)
产品描述: 1V@ 0.2A,2A NPN 50V 5V 1mA SOT-23 贴片安装
供应商型号: FMMT449 SOT-23
供应商: 国内现货
标准整包数: 3000

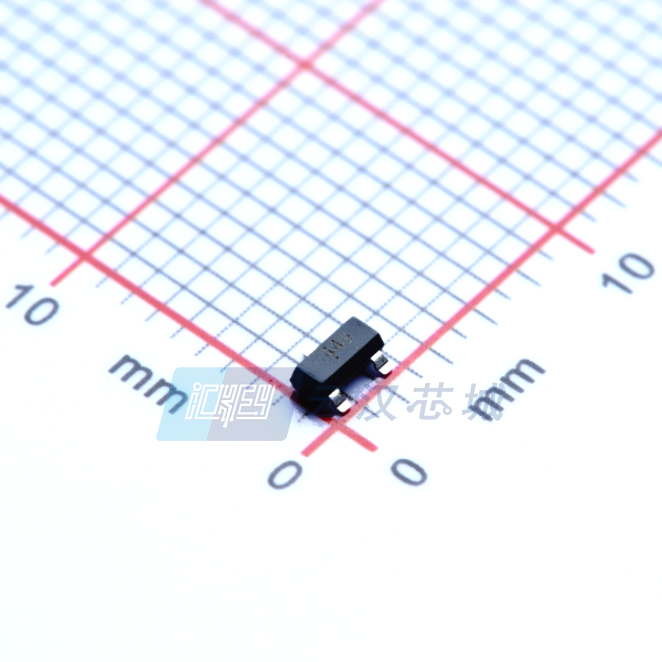

CJ/江苏长晶(长电) 三极管(BJT) FMMT449

FMMT449概述

    FMMT449 NPN Transistor 技术手册

    产品简介


    FMMT449 是一款专为多种应用设计的低等效导通电阻(Low Equivalent On-Resistance)NPN晶体管。这款晶体管采用了SOT-23封装形式,具有优异的电气特性和热性能。它广泛应用于通讯系统、电源管理电路、汽车电子和工业自动化等领域。

    技术参数


    FMMT449的技术规格如下:
    - 最大额定值:
    - 集电极-基极电压:50 V
    - 集电极-发射极电压:30 V
    - 发射极-基极电压:5 V
    - 集电极电流:1 A
    - 集电极耗散功率:200 mW
    - 热阻(结到环境):625 °C/W
    - 工作和存储温度范围:-55°C 至 +150°C
    - 电气特性:
    - 集电极-基极击穿电压:50 V (IC = 1 mA, IE = 0)
    - 集电极-发射极击穿电压:30 V (IC = 10 mA, IB = 0)
    - 发射极-基极击穿电压:5 V (IE = 100 µA, IC = 0)
    - 集电极截止电流:0.1 µA (VCB = 40 V, IE = 0)
    - 发射极截止电流:0.1 µA (VEB = 4 V, IC = 0)
    - 集电极-发射极饱和电压:0.5 V (IC = 1 A, IB = 100 mA)
    - 基极-发射极饱和电压:1.25 V (IC = 1 A, IB = 100 mA)
    - 转换频率:150 MHz (VCE = 10 V, IC = 50 mA)

    产品特点和优势


    FMMT449的主要优势在于其低等效导通电阻,这使得它在高效率应用中表现出色。此外,其较高的击穿电压和良好的热性能使其适用于多种严苛的应用环境。在通信系统、电源管理和汽车电子领域,FMMT449能够提供卓越的性能和可靠性。

    应用案例和使用建议


    FMMT449适合应用于需要高效能的场合,例如开关电源和信号放大。具体应用案例如下:
    - 开关电源:FMMT449可以在高频开关电源中作为开关管使用,提高电源转换效率。
    - 信号放大:在某些音频放大器和无线通信设备中,FMMT449可以用于放大信号,保证系统的稳定运行。
    使用建议:
    - 确保集电极和发射极之间不超过最大额定电压。
    - 使用时要注意散热,以避免过热导致损坏。
    - 在高频应用中,注意电路布局以减少寄生效应。

    兼容性和支持


    FMMT449 采用标准的SOT-23封装,可以方便地与现有设备和电路板集成。江苏长晶电子科技有限公司提供了详尽的技术支持和售后服务,确保用户能够顺利使用该产品并解决可能出现的问题。

    常见问题与解决方案


    1. 问题:使用过程中出现过热现象。
    - 解决方案:检查散热措施,增加散热片或优化电路布局。

    2. 问题:放大信号不稳定。
    - 解决方案:检查电源电压是否符合要求,重新调整电路参数。
    3. 问题:开关电源效率低。
    - 解决方案:检查是否超过最大额定电压,适当调整驱动信号频率。

    总结和推荐


    FMMT449凭借其低等效导通电阻、高击穿电压和出色的热性能,在多种应用中展现出色的表现。其广泛的应用范围和优良的品质使其成为众多电子设计工程师的理想选择。对于需要高性能NPN晶体管的应用,我们强烈推荐使用FMMT449。

FMMT449参数

参数
晶体管类型 NPN
集电极截止电流 -
VCBO-最大集电极基极电压 50V
不同 Ib,Ic 时的 Vce 最大饱和值 1V@ 0.2A,2A
VEBO-最大发射极基极电压 -
VCEO-集电极-发射极最大电压 5V
最大集电极发射极饱和电压 -
集电极电流 1mA
最大功率耗散 -
配置 -
通用封装 SOT-23
安装方式 贴片安装

FMMT449厂商介绍

CJ公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括电子产品、通信设备、计算机硬件和软件等,广泛应用于消费电子、工业自动化、医疗健康、教育科研等多个领域。

CJ公司的产品分类主要有以下几个方面:
1. 电子产品:包括智能手机、平板电脑、智能穿戴设备等。
2. 通信设备:包括基站、路由器、交换机等。
3. 计算机硬件:包括服务器、存储设备、网络设备等。
4. 计算机软件:包括操作系统、数据库、办公软件等。

CJ公司的优势主要体现在以下几个方面:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,引领行业潮流。
2. 品质保证:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的售前、售中、售后服务,满足客户需求。
4. 市场布局:公司在全球范围内设有多个分支机构,产品远销世界各地。

FMMT449数据手册

厂牌 PDF简要描述 下载
CJ/江苏长晶(长电) 三极管(BJT) CJ/江苏长晶(长电) FMMT449 FMMT449数据手册

FMMT449封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.138
6000+ ¥ 0.1323
15000+ ¥ 0.1277
库存: 18000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 414
