LS10N2T

产品分类: 轻触开关
厂牌: CITIZEN
产品描述: 12V(DC) Off-Mom SPST-NO 1.6N 100000Cycles 200μm 2.05mm SMD 贴片安装,黏合安装 4.65mm(长度)*2.3mm(宽度)
供应商型号: FIC-LS10N2T
供应商: 海外现货
标准整包数: 3000

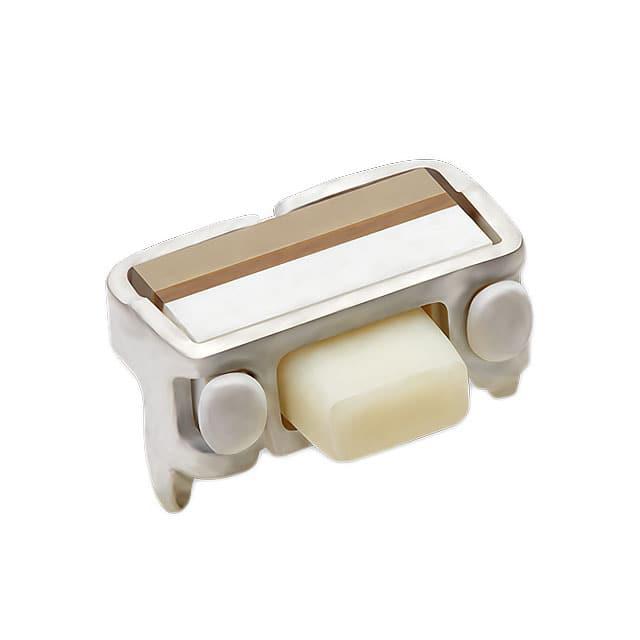

CITIZEN 轻触开关 LS10N2T

LS10N2T概述

    LS10N2-T 按钮开关技术手册

    产品简介


    LS10N2-T是一款侧压式按钮开关,属于水平类型、小巧轻薄的产品。该开关设计有防尘防水机制,适用于智能手机、移动终端及各种影音设备等应用场景。凭借其独特的设计和高性能,LS10N2-T 在众多领域中具有广泛的应用前景。

    技术参数


    - 型号: LS10N2-T
    - 类型: 侧压式按钮开关
    - 外观尺寸:
    - A: 3.5mm
    - B: 1.2mm
    - C: 1.95mm
    - D: 0.45mm
    - 操作力: 1.57 ± 0.49N
    - 行程: 0.20mm
    - 额定电压: DC12V
    - 额定电流: 20mA
    - 最大操作次数: 10万次以上
    - 接触电阻: 100mΩ或更低
    - 绝缘电阻: 100MΩ或更高
    - 耐电压: AC250V/1分钟
    - 弹跳时间: 20ms或更低

    产品特点和优势


    LS10N2-T 的主要特点是小巧轻薄、垂直结构以及坚固耐用的设计。它的防尘防水功能使得它非常适合应用于潮湿或者灰尘较多的环境中。此外,高达10万次的操作寿命确保了其长期稳定可靠的工作表现,从而显著提高了其市场竞争力。

    应用案例和使用建议


    - 智能手机和平板电脑: 由于其小尺寸和轻薄的特点,LS10N2-T 适用于智能手机和平板电脑的触摸按键设计。设计者可以利用其高抗尘防水性能来提升用户体验。
    - 电视和其他影音设备: 这种类型的开关也可用于控制按钮或其他需要防水防尘功能的设备上。

    使用建议:
    - 确保接线正确且稳固连接,避免因不良接线导致的故障。
    - 定期检查开关的清洁度,防止积灰导致的性能下降。
    - 在安装过程中要特别注意不要让硬物撞击开关,以免影响其使用寿命。

    兼容性和支持


    - 包装形式: LS10N2-T 以卷盘带包装,每盘装载3,000个组件,便于自动组装。
    - 系列名: LS10
    - 金属外壳模式: 该产品还提供金属外壳模式以满足不同应用场景的需求。


    常见问题与解决方案


    - 问题1: 开关频繁损坏
    - 解决方法: 确保操作力度适中,尽量避免长时间反复按压同一位置。
    - 问题2: 操作响应不灵敏
    - 解决方法: 清洁开关表面的污垢,保证良好的接触。

    总结和推荐


    综上所述,LS10N2-T 是一款兼具设计精良和多功能的小巧按钮开关,其出色的防尘防水能力和持久的操作寿命使其成为众多电子产品中的理想选择。考虑到其出色的品质和广泛的适用范围,强烈推荐将LS10N2-T应用于各种智能设备和影音设备的设计中。

LS10N2T参数

参数
机械寿命 100000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 2.05mm
执行器行程 200μm
长*宽*高 4.65mm(长度)*2.3mm(宽度)
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LS10N2T厂商介绍

CITIZEN(西铁城)是一家日本著名的手表制造商,成立于1918年,总部位于东京。公司以生产高精度的机械表和电子表而闻名,其产品线涵盖各种类型的手表,包括机械表、石英表、光动能表和**对时表等。

主营产品分类:
1. 机械表:包括自动上链和手动上链的机械表。
2. 石英表:使用石英晶体振荡器的手表,以精确计时著称。
3. 光动能表:利用光能为手表提供动力,无需更换电池。
4. **对时表:通过接收**信号自动校准时间的手表。

应用领域:
CITIZEN手表广泛应用于个人日常佩戴、户外运动、商务场合以及专业领域,如潜水、飞行和探险等。

CITIZEN的优势:
1. 技术创新:CITIZEN在手表制造领域拥有多项专利技术,如光动能技术和**对时技术。
2. 精确计时:CITIZEN手表以其精确的计时功能而受到消费者的青睐。
3. 环保理念:光动能技术减少了对环境的影响,体现了CITIZEN的环保理念。
4. 品牌信誉:CITIZEN作为历史悠久的品牌,在全球享有良好的声誉和客户忠诚度。

LS10N2T数据手册

厂牌 PDF简要描述 下载
CITIZEN 轻触开关 CITIZEN LS10N2T LS10N2T数据手册

LS10N2T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2415 ¥ 1.9731
6000+ $ 0.23 ¥ 1.8791
库存: 15287
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 5919.3
