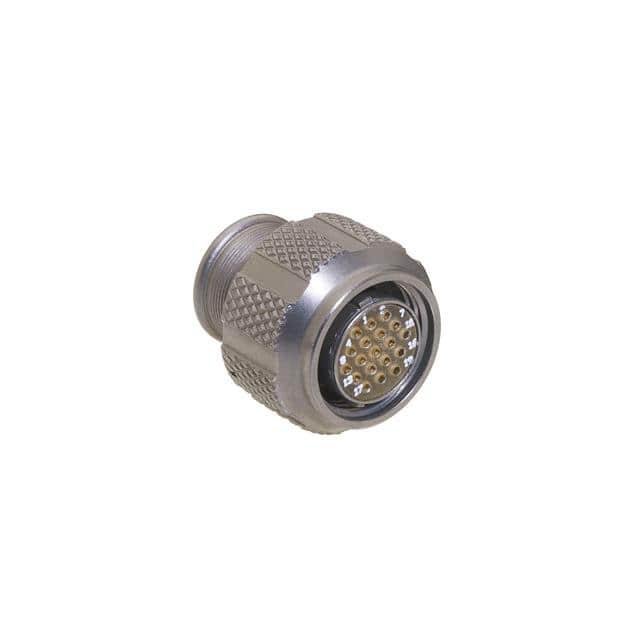

MD801-007-16NF13-37SA

产品分类: 圆形连接器
厂牌: CINCH
产品描述: Female Sockets,Plug,Threaded 37pin Aluminum 5A 橄榄绿,褐色 导线安装,自由悬挂,通孔安装
供应商型号: MD801-007-16NF13-37SA
供应商: 海外现货
标准整包数: 10
CINCH 圆形连接器 MD801-007-16NF13-37SA

MD801-007-16NF13-37SA概述

    MD801系列连接器技术手册

    产品简介


    MD801系列连接器是Cinch Connectivity Solutions(现为Bel家族的一部分)生产的高可靠性连接器,专为军事和航空航天领域的应用而设计。这类连接器通过其独特的双螺纹设计,不仅能够抵抗交叉配接和振动,还能够在极端环境下保持全性能。MD801系列连接器具有多种规格,适用于不同行业,如军事、航空航天、医疗和石油勘探等。

    技术参数


    - 电流等级: 5安培(针对23号接触)
    - 介电强度: 750 VAC(针对23号接触)
    - 绝缘电阻: 最小5000兆欧
    - 工作温度范围: -65°C至+175°C
    - 冲击测试: 300g
    - 振动测试: 37g
    - 屏蔽效果: 最低55dB(100MHz至1000MHz)
    - 耐用性: 最多2000次插拔循环
    - 防护等级: IP67(接合时)

    产品特点和优势


    - 全环境适应性: 能够在极端环境中保持高性能。
    - 多种安装方式: 支持焊接、压接和PC尾端接,适用于不同的板载应用。
    - 尺寸和重量减小: 在满足严格规格的同时实现了轻量化。
    - 接触类型丰富: 包括针式和插座式触点,接触数量可选1至130个。
    - 多种材料和表面处理: 铝合金(镉镀层橄榄色铬酸盐、黑色硬质阳极氧化、黑锌镍电镀)和不锈钢(钝化处理)。

    应用案例和使用建议


    - 军事和航空航天: 由于其高可靠性和抗恶劣环境能力,广泛应用于航空和军用车辆。
    - 医疗设备: 高标准的连接器适合用于要求高稳定性的医疗诊断和治疗设备。
    - 石油勘探: 在油田环境中工作的设备需要高度可靠的连接器以防止意外断开,MD801系列的坚固设计正合适。
    使用建议:
    在选择安装位置时,考虑到连接器可能承受的机械应力和热变化。进行适当的面板切割和正确使用固定件以保证稳固安装。

    兼容性和支持


    MD801系列连接器提供了广泛的兼容性选项,可以与各种板端接口配合使用。提供多种外壳材料和表面处理以满足特定应用需求。技术支持方面,可通过提供的联系电话或邮箱获取帮助和支持。

    常见问题与解决方案


    - Q: 连接器如何防止交叉配接?
    - A: MD801系列使用了双螺纹设计来防止交叉配接。

    - Q: 如何正确清洁连接器以保持性能?
    - A: 使用适当的溶剂和工具定期清理连接器接口。

    总结和推荐


    综上所述,MD801系列连接器凭借其出色的环境适应能力、丰富的配置选项和高可靠性,在多个关键应用领域展现出卓越表现。对于那些需要高度可靠连接解决方案的应用来说,MD801系列是一个值得信赖的选择。

MD801-007-16NF13-37SA参数

参数
端接 -
额定电流 5A
外壳材料 Aluminum
针脚数 37pin
触头镀层 - 配接 -
类型 Female Sockets,Plug,Threaded
颜色 橄榄绿,褐色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

MD801-007-16NF13-37SA厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

MD801-007-16NF13-37SA数据手册

厂牌 PDF简要描述 下载
CINCH 圆形连接器 CINCH MD801-007-16NF13-37SA MD801-007-16NF13-37SA数据手册

MD801-007-16NF13-37SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
