CD30FD223JO3F

产品分类: 云母电容
产品描述: 22nF ±5% 500V 通孔安装 21.1mm*11.7mm*23.6mm
供应商型号: CD30FD223JO3F
供应商: Master
标准整包数: 1

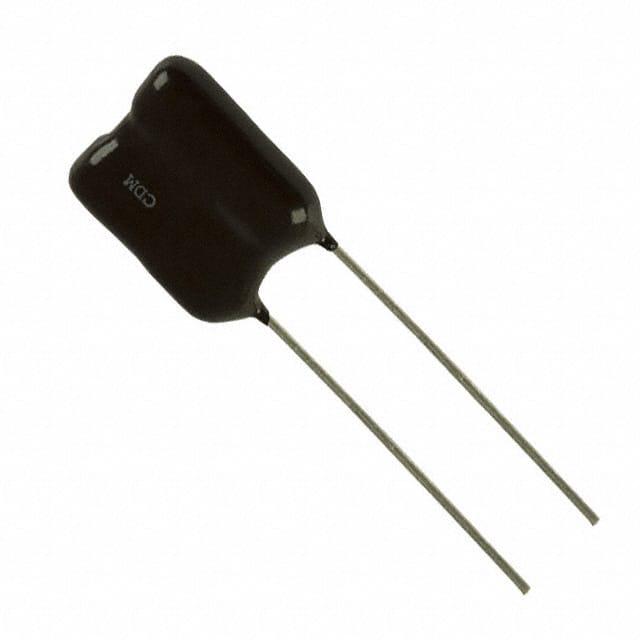

CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CD30FD223JO3F

CD30FD223JO3F概述

    高品质电子元器件技术文章:CDE Cornell Dubilier Mica Capacitors

    产品简介


    CDE Cornell Dubilier 是一家领先的电容器制造商,其标准浸渍型银片云母电容器因其卓越的稳定性和精度而闻名。这类电容器主要分为 CD10、CD15、CD19、CD30 和 CD42 系列以及 CDV19 和 CDV30 系列。它们广泛应用于需要高精度和温度稳定性的时间控制和容差要求较高的电路设计中。
    主要功能:这些电容器提供精确稳定的电容值,具有良好的温度特性,非常适合用于定时器、振荡器和滤波器等应用。
    应用领域:航空航天、军工、工业控制、医疗设备及通信系统等领域。

    技术参数


    | 参数类别 | 规格范围 |

    | 容量范围 | 1 pF 至 91,000 pF |
    | 容量公差 | ±1/2 pF(D),±1 pF(C),±1/2%(E),±1%(F),±2%(G),±5%(J) |
    | 额定电压 | 100 VDC 至 2500 VDC |
    | 工作温度范围 | -55°C 至 +150°C |
    | 脉冲能力 | ≥100,000 V/μs |
    | 封装材料 | 环氧树脂 |

    产品特点和优势


    1. 高精度与稳定性:云母介质提供了出色的温度稳定性和低损耗因子,适合严苛环境下的使用。
    2. 宽泛的应用支持:可满足从消费级到工业级的多样化需求。
    3. 高可靠性:采用非燃烧材料设计,符合 IEC 695-2-2 标准。
    4. 环保合规:所有型号均 RoHS 合规。
    5. 多样性选择:支持不同尺寸和容量的选择以适应不同的应用场景。

    应用案例和使用建议


    应用案例:
    - 计时电路:例如在微控制器的定时器模块中作为参考电容。
    - 高频滤波器:在通信设备中用于减少噪声干扰。
    使用建议:
    - 在高温环境下使用时,确保散热良好。
    - 在脉冲电路中,选择具有更高脉冲能力的型号以避免损坏。
    - 在安装时注意引脚焊接质量,防止虚焊现象。

    兼容性和支持


    这些电容器与多种主流电路板设计兼容,并且可通过标准工具轻松集成。CDE Cornell Dubilier 提供详尽的技术文档和支持服务,包括样品请求、设计咨询和技术培训,帮助客户快速启动项目开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度变化导致电容波动过大 | 使用更高温度范围的型号,如 P 温标。|
    | 安装后出现接触不良 | 检查焊接质量和引脚设计。 |
    | 长时间工作后失效 | 检查是否达到额定电压或过热状态。 |

    总结和推荐


    CDE Cornell Dubilier 的标准浸渍型银片云母电容器以其高精度、稳定性和广泛的温度适应性成为众多高端应用的理想选择。无论是需要严格容差还是极端环境下的使用,这款产品都能提供可靠保障。强烈推荐给需要高性能电容器的设计工程师和系统集成商。
    综合评价:★★★★★(5/5)
    通过本文对 CDE Cornell Dubilier 电容器的全面解析,我们相信它能够在您的项目中发挥重要作用。

CD30FD223JO3F参数

参数
电容值 22nF
容差 ±5%
额定电压 500V
长*宽*高 21.1mm*11.7mm*23.6mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

CD30FD223JO3F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CD30FD223JO3F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CORNELL DUBILIER ELECTRONICS KNOWLES CD30FD223JO3F CD30FD223JO3F数据手册

CD30FD223JO3F封装设计

查看详情并下载
Symbol
Footprint
3D Model
