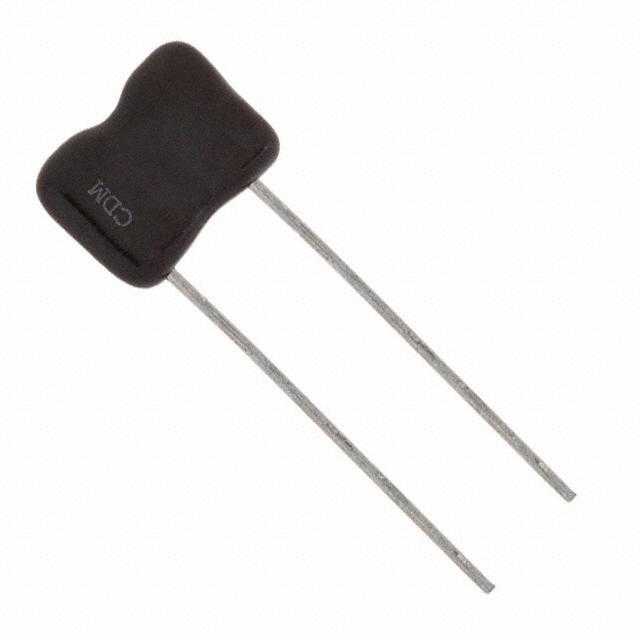

CD42FC563JO3

产品分类: 云母电容
产品描述: 56nF ±5% 300V 通孔安装 37.1mm*10.7mm*23.1mm
供应商型号: 598-CD42FC563JO3
供应商: Mouser
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CD42FC563JO3

CD42FC563JO3概述

    电子元器件产品技术手册

    产品简介


    本手册详细介绍的是CDE公司生产的标准浸渍银膜电容器,产品型号为CD10, D10, CD15, CD19, CD30, CD42, CDV19, CDV30。这些电容器广泛应用于需要高精度和稳定性的场合,如定时电路、滤波电路等。其主要功能在于提供稳定的电容值,以满足各种电子设备对电容性能的要求。

    技术参数


    - 尺寸和外形
    - 长(L):最小0.36英寸(9.1mm),最大0.78英寸(19.8mm)
    - 宽(H):最小0.17英寸(4.3mm),最大0.86英寸(21.8mm)
    - 高(T):最小0.17英寸(4.3mm),最大0.25英寸(6.4mm)
    - 端子直径(S):最小0.141英寸(3.6mm),最大0.438英寸(11.1mm)
    - 电容范围
    - 1pF到91,000pF
    - 额定电压
    - 100Vdc到2500Vdc
    - 工作温度范围
    - -55°C到+150°C(型号CD10, CD15, CD19, CD30和CD42适用于-55°C到+150°C的温度范围)
    - 介电强度测试
    - 额定电压的200%
    - 其他特性
    - 符合RoHS标准
    - 可选卷装包装
    - 最小脉冲能力:100,000 V/µs dV/dt
    - 不燃性,符合IEC 695-2-2标准

    产品特点和优势


    1. 高稳定性
    - 在宽泛的温度范围内仍能保持稳定的电容值,适合于要求高精度和稳定性的应用场景。
    2. 广泛的电压范围
    - 从100Vdc到2500Vdc的额定电压范围,覆盖多种不同应用场景的需求。
    3. 高可靠性
    - 使用高品质的环氧树脂材料作为外壳,铜镀钢端子材料保证了产品在极端条件下的可靠性和耐用性。
    4. 环保
    - RoHS标准合规,无铅设计,对环境友好。

    应用案例和使用建议


    - 定时电路
    - 在定时电路中,这种电容器可以提供非常高的精度和稳定性,确保时序的准确性。
    - 滤波电路
    - 这种电容器能够有效地过滤掉不必要的频率,提高信号质量,特别是在高频率下应用效果更佳。
    - 高温环境
    - 由于能在高达150°C的环境下正常工作,这种电容器非常适合于工业控制设备、汽车电子等领域。

    兼容性和支持


    - 兼容性
    - 该电容器可与其他同类电容器互换,便于进行升级或替换操作。
    - 支持和服务
    - 供应商提供全面的技术支持和售后保障,确保客户在使用过程中能够获得必要的帮助和支持。

    常见问题与解决方案


    - 问:如何选择合适的电容器型号?
    - 答:根据所需的电容值、电压等级及工作环境等因素进行选择。具体参考技术手册中的规格参数。
    - 问:如何安装该电容器?
    - 答:请严格按照制造商提供的安装指南进行安装,确保正确连接和固定。

    总结和推荐


    综合评估
    1. 优点
    - 高稳定性
    - 广泛的工作温度范围
    - 高额定电压
    - 环保设计
    2. 缺点
    - 价格相对较高,但性价比极高。
    推荐使用
    基于以上分析,这款电容器具有出色的稳定性和广泛的应用场景,强烈推荐用于需要高精度和稳定性的电子设备中。对于工业控制、汽车电子、通信设备等对性能要求较高的领域,此款电容器将是理想的选择。

CD42FC563JO3参数

参数
电容值 56nF
容差 ±5%
额定电压 300V
长*宽*高 37.1mm*10.7mm*23.1mm
安装方式 通孔安装
零件状态 在售

CD42FC563JO3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CD42FC563JO3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CORNELL DUBILIER ELECTRONICS KNOWLES CD42FC563JO3 CD42FC563JO3数据手册

CD42FC563JO3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 79.057 ¥ 668.0317
12+ $ 63.1692 ¥ 533.7797
52+ $ 59.6715 ¥ 504.2242
100+ $ 58.8735 ¥ 497.4811
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 668.03
直接购买
加入购物车
