首页  >  产品百科  >  CD15FD301JO3

CD15FD301JO3

产品分类: 云母电容
产品描述: 300pF ±5% 500V 通孔安装 11.9mm*5.3mm*9.9mm
供应商型号: 598-CD15FD301JO3
供应商: Mouser
标准整包数: 1

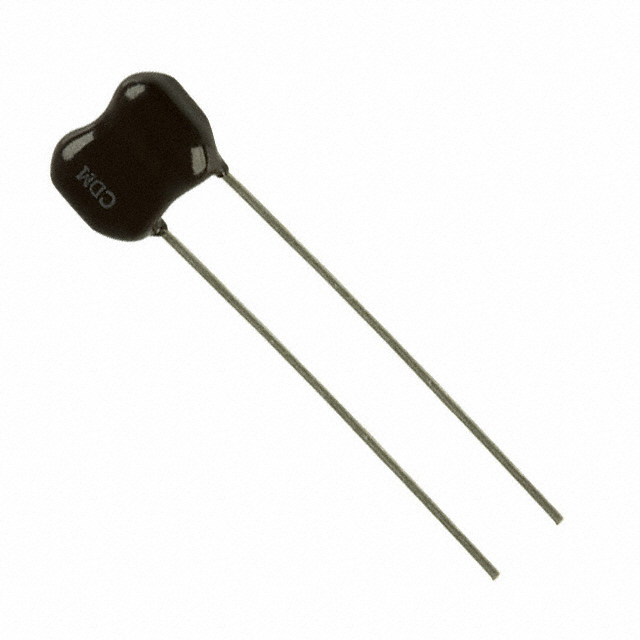

CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CD15FD301JO3

CD15FD301JO3概述


    产品简介


    CDE Cornell Dubilier公司生产的标准型镀锡云母电容器(Standard Dipped Silvered Mica Capacitors)是一系列广泛应用于定时电路及高精度要求场合的电容器。这种电容器采用了高质量的云母材料,具备出色的稳定性和耐高温特性。它们适用于广泛的温度范围,并且符合RoHS标准,为现代电子设计提供了可靠的组件选择。

    技术参数


    - 容量范围:1 pF至91,000 pF
    - 容差范围:
    - ±1/2 pF (D)
    - ±1 pF (C)
    - ±1/2% (E)
    - ±1% (F)
    - ±2% (G)
    - ±5% (J)
    - 额定电压:100 Vdc至2500 Vdc
    - 工作温度范围:
    - –55 ºC 至 +125 ºC (O)
    - –55 ºC 至 +150 ºC (P) 特定型号
    - 击穿电压测试:200%额定电压
    - 封装形式:环氧树脂外壳
    - 终端材料:铜包钢、镍底层、100%锡表面处理
    - 兼容标准:EIA RS153B
    - 耐冲击能力:至少100,000 V/µs dV/dt脉冲
    - 阻燃等级:非易燃单元,符合IEC 695-2-2标准

    产品特点和优势


    - 高稳定性:云母材料保证了在宽温范围内稳定的电容值。
    - 高温度适应性:部分型号可承受高达+150 ºC的工作温度。
    - 广泛适用性:通过分销渠道可广泛获取。
    - 高性能:至少100,000 V/µs的脉冲耐受能力,适用于高频信号处理。
    - 安全可靠:非易燃设计,提高系统安全性。

    应用案例和使用建议


    这些电容器广泛应用于需要高精度和温度稳定性的领域,例如:
    - 电信设备:用于滤波和信号调理。
    - 医疗设备:确保测量的准确性和可靠性。
    - 航空航天设备:在极端温度条件下保持性能。
    使用建议:
    - 确保安装时避免过热,以保持长期的稳定性和寿命。
    - 根据应用需求选择合适的容量和电压等级。

    兼容性和支持


    - 兼容性:这些电容器设计符合EIA标准,易于与其他设备和电路板集成。
    - 技术支持:制造商提供详尽的技术文档和售后支持,确保用户能够获得必要的帮助。

    常见问题与解决方案


    - 问题1:电容器容量不稳定。
    - 解决办法:检查安装环境是否满足规定的温度范围,确保无过热情况。

    - 问题2:接触不良。
    - 解决办法:确认焊接点牢固,使用高质量的焊料和适当的焊接技术。
    - 问题3:耐压不足。
    - 解决办法:选择适合额定电压的型号,避免在超出额定电压的情况下使用。

    总结和推荐


    这些标准型镀锡云母电容器凭借其卓越的稳定性和宽广的工作温度范围,在多种应用中表现优异。它们不仅适合日常电子设备的生产,还特别适用于需要高度精确和温度稳定性的关键应用。基于上述优点,我们强烈推荐这些电容器作为高要求应用的理想选择。

CD15FD301JO3参数

参数
电容值 300pF
容差 ±5%
额定电压 500V
长*宽*高 11.9mm*5.3mm*9.9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

CD15FD301JO3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CD15FD301JO3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CORNELL DUBILIER ELECTRONICS KNOWLES CD15FD301JO3 CD15FD301JO3数据手册

CD15FD301JO3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.819 ¥ 49.1706
10+ $ 3.916 ¥ 33.0902
50+ $ 3.6396 ¥ 30.7546
100+ $ 2.9052 ¥ 24.5489
500+ $ 2.484 ¥ 20.9898
1000+ $ 2.289 ¥ 19.3421
2500+ $ 2.142 ¥ 18.0999
库存: 58
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 49.17
