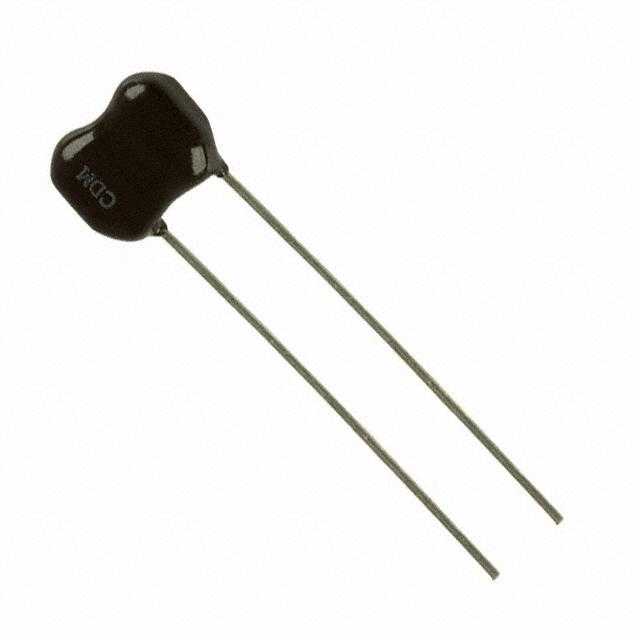

CD15FC751GO3

产品分类: 云母电容
产品描述: 750pF ±2% 300V 通孔安装 11.9mm*5.3mm*9.9mm
供应商型号: N-CD15FC751GO3
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CD15FC751GO3

CD15FC751GO3概述

    # 标准浸渍型云母电容器

    产品简介


    标准浸渍型云母电容器(CD10, D10, CD15, CD19, CD30, CD42, CDV19, CDV30)是专门为要求高稳定性的应用场景而设计的。这些电容器广泛应用于计时和精密应用场合,能够提供极高的温度稳定性。其卓越的电气特性和耐用性使得这些电容器成为多种工业和电子设备的理想选择。

    技术参数


    尺寸规格
    | 容量范围 | 额定电压 | 长度 (in) | 长度 (mm) | 宽度 (in) | 宽度 (mm) | 厚度 (in) | 厚度 (mm) | 引脚间距 (in) | 引脚间距 (mm) |

    | 1 pF - 91,000 pF | 100 Vdc - 2500 Vdc | 0.36 - 1.42 | 9.1 - 36.1 | 0.17 - 0.50 | 4.3 - 12.7 | 0.17 - 0.30 | 4.3 - 7.6 | 0.141 - 1.063 | 3.6 - 27.0 |
    主要规格
    - 电容范围:1 pF 到 91,000 pF
    - 额定电压:100 Vdc 至 2500 Vdc
    - 操作温度范围:-55°C 至 +125°C 或 -55°C 至 +150°C(特定型号)
    - 耐压测试:达到额定电压的 200%
    - 符合 RoHS 标准
    特殊规格
    - 卷带包装可选
    - 高工作温度:高达 +150°C
    - 符合 EIA RS153B 规格
    - 脉冲能力:至少 100,000 V/µs dV/dt
    - 非易燃单元:符合 IEC 695-2-2 标准

    产品特点和优势


    - 高稳定性:云母材料与电容的稳定性相得益彰,在宽泛的温度范围内仍能保持稳定的电容值。
    - 多样化容量和电压等级:涵盖广泛的电容值和电压等级,满足不同应用场景的需求。
    - 高工作温度:某些型号的工作温度最高可达 +150°C。
    - 机械强度:环氧树脂外壳和镀铜钢引线确保了良好的机械稳定性。
    - 高可靠性:非易燃材料符合国际安全标准,提高了产品的可靠性和安全性。

    应用案例和使用建议


    应用案例
    这些电容器被广泛应用于计时电路、振荡器、滤波器和其他需要高精度和稳定性的电子系统。它们还适用于高压和高温环境,如航空、医疗和汽车电子产品等领域。
    使用建议
    - 计时电路:对于需要高精度和低漂移的计时电路,应选择较高精度的型号(如±1%)。
    - 高压应用:对于高压应用,建议选择更高额定电压的型号以提高可靠性。
    - 高温环境:对于需要在高温环境下工作的设备,建议选用高温度型号。

    兼容性和支持


    这些电容器与大多数标准的 PCB 组件和电气设备兼容。厂商提供详细的技术支持和售后服务,帮助客户解决任何使用过程中的问题。

    常见问题与解决方案


    常见问题
    1. 电容器的电容值随时间变化吗?
    - 云母电容器具有极好的长期稳定性,但在极端温度下可能存在微小的变化。确保电容器安装在适宜的环境中以获得最佳性能。
    2. 如何正确安装这些电容器?
    - 为了确保可靠连接,请确保焊接温度适中且焊点充分润湿。不要过度加热,避免损坏电容器内部结构。
    3. 是否可以进行热冲击测试?
    - 是的,但应遵循制造商的热冲击测试指南,确保不超过允许的最大温度范围。
    解决方案
    - 如果电容值变化较大,检查环境温度是否超出规格范围。
    - 确保正确的焊接温度和工艺,避免过热。
    - 进行热冲击测试时,严格遵守制造商的指导原则,防止损坏。

    总结和推荐


    这些标准浸渍型云母电容器以其高精度、高稳定性以及广泛的适用温度范围而闻名,适用于多种高精度应用场合。尽管它们的价格可能高于其他类型的电容器,但由于其优异的性能和可靠性,仍然是一些关键应用的理想选择。强烈推荐在需要高精度和高稳定性的电子设备中使用这些电容器。

CD15FC751GO3参数

参数
电容值 750pF
容差 ±2%
额定电压 300V
长*宽*高 11.9mm*5.3mm*9.9mm
安装方式 通孔安装
零件状态 在售

CD15FC751GO3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CD15FC751GO3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CORNELL DUBILIER ELECTRONICS KNOWLES CD15FC751GO3 CD15FC751GO3数据手册

CD15FC751GO3封装设计

查看详情并下载
Symbol
Footprint
3D Model
