首页  >  产品百科  >  CD17CD100JO3

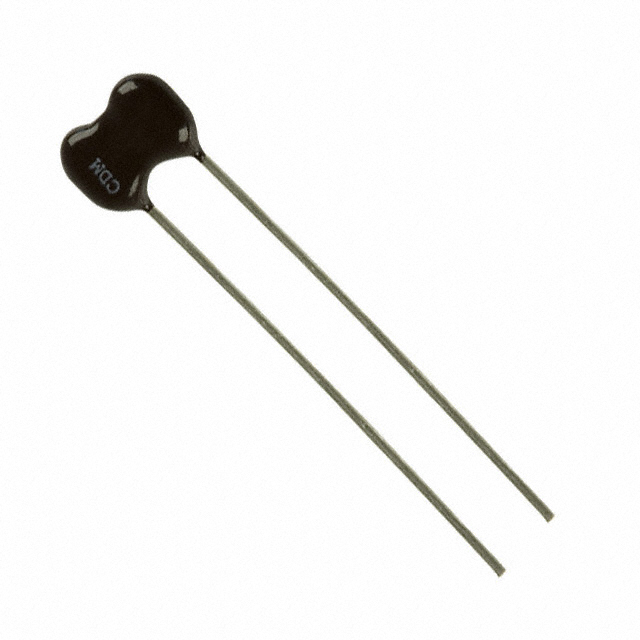

CD17CD100JO3

产品分类: 云母电容
产品描述: 10pF ±5% 500V 通孔安装 11.4mm*4.3mm*9.1mm
供应商型号: 2352130
供应商: element14
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CD17CD100JO3

CD17CD100JO3概述

    高频云母电容器:CD17、CD18 和 CDV18 型号

    产品简介


    CD17、CD18 和 CDV18 型号属于高频率云母电容器,适用于CATV和RF应用领域。这些电容器以其出色的频率响应特性、低损耗和高可靠性而著称,广泛应用于射频电路、CATV系统以及其他需要高频性能的应用场合。

    技术参数


    - 电容范围: 1 pF 至 5,100 pF
    - 电容精度:
    - ±1/2 pF(D)
    - ±1 pF(C)
    - ±1/2%(E)
    - ±1%(F)
    - ±2%(G)
    - ±5%(J)
    - 额定电压: 100 Vdc 至 1,000 Vdc
    - 工作温度范围: -55°C 至 +150°C
    - RoHS 合规


    产品特点和优势


    - 抗震和防分层:CD17、CD18 和 CDV18 在恶劣环境下依然能保持稳定性能,无惧振动。
    - 极低的温度、电压和频率依赖性:云母材料特性使得电容值几乎不受温度、电压和频率的影响。
    - 超高的UHF/VHF频率Q值:这意味着在高频条件下具有非常低的损耗。
    - 极低的介电损耗因子:典型值为0.0005,这保证了更低的功耗。
    - 高速瞬态响应能力:能够承受高达100,000 V/μs 的电压变化率。
    - 宽频率范围内低阻抗:可达到1 GHz以上。
    - 超低ESR:有助于设备更稳定地运行,减少发热。

    应用案例和使用建议


    - 应用示例: 用于CATV前端放大器、射频传输线、无线通信系统及射频滤波器。
    - 使用建议: 在选择型号时,考虑实际应用所需的电容量和额定电压。对于高频信号处理电路,可以考虑使用具有更高频率响应的型号以确保信号的完整性。此外,在高温环境下应用时,应特别注意额定工作温度,选择适合的型号以避免过热损坏。

    兼容性和支持


    - 这些电容器设计与市场上流行的普通云母电容器互换,可以无缝集成到现有的电路设计中。
    - 厂商提供了详细的技术支持和售后服务,确保用户能够充分利用这些高性能电容器的优势。

    常见问题与解决方案


    - 问题1: 安装过程中出现异常温升。
    - 解决方案: 确认安装电路板的布局和布线是否合理,确保良好的散热设计。
    - 问题2: 实际电容量与标称值不符。
    - 解决方案: 检查电容器是否正确安装,并确保使用准确的测试方法。
    - 问题3: 产品受到物理冲击导致性能下降。
    - 解决方案: 使用适当的安装和固定措施来增强产品的机械强度。

    总结和推荐


    CD17、CD18 和 CDV18 型号的高频率云母电容器凭借其卓越的性能、可靠性和广泛的适用性,在高频电子设备和系统中表现出色。特别适合于对电容器要求苛刻的应用场景。强烈推荐这些产品给需要高性能电容器的工程师和技术人员,以便他们能够构建更加稳定高效的电子产品。

CD17CD100JO3参数

参数
电容值 10pF
容差 ±5%
额定电压 500V
长*宽*高 11.4mm*4.3mm*9.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

CD17CD100JO3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CD17CD100JO3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CORNELL DUBILIER ELECTRONICS KNOWLES CD17CD100JO3 CD17CD100JO3数据手册

CD17CD100JO3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7667 ¥ 23.157
10+ $ 2.2397 ¥ 18.7467
50+ $ 2.0526 ¥ 17.18
100+ $ 1.8885 ¥ 15.8064
500+ $ 1.3949 ¥ 11.6751
1000+ $ 1.2192 ¥ 10.205
2000+ $ 1.1744 ¥ 9.8294
5000+ $ 1.1308 ¥ 9.4645
库存: 13
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.15
直接购买
加入购物车
