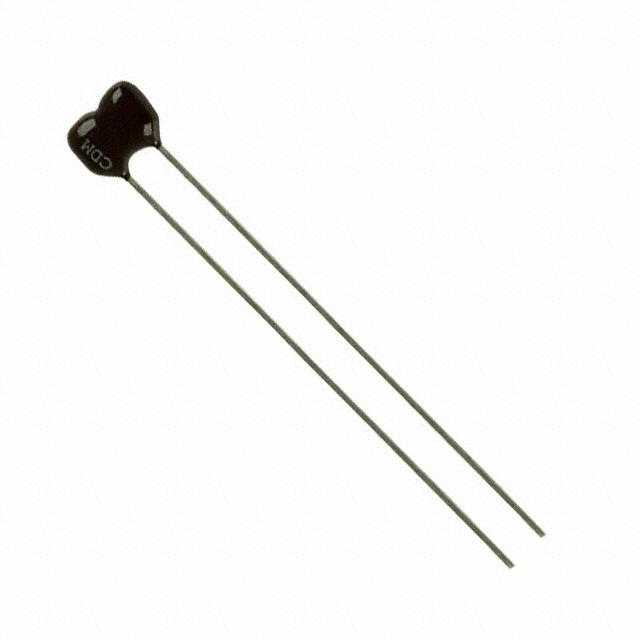

CD5FY271JO3

产品分类: 云母电容
产品描述: 270pF ±5% 50V 通孔安装 6.9mm*4.1mm*5.8mm
供应商型号: CD5FY271JO3-ND
供应商: Digi-Key
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CD5FY271JO3

CD5FY271JO3概述

    # 精品电子元器件:Miniature Dipped Mica Capacitors 技术综述

    产品简介


    Miniature Dipped Mica Capacitors 是由 CDE Cornell Dubilier 提供的一款高精度电容器,广泛应用于需要低容值和高稳定性的场合。这些电容器采用银浆涂覆的云母作为介电材料,具备出色的耐热性和稳定性。产品系列包括 CD5、CD6、CD7、CDS5、CDS10、CDS15 和 CDS30,可覆盖从 1pF 到 40,000pF 的电容范围,额定电压为 50Vdc 至 500Vdc。其微型设计使其适用于空间受限的电路板设计,是电子制造的理想选择。

    技术参数


    以下是产品的核心技术参数概览:
    | 参数 | 描述 |

    | 电容范围 | 1pF 至 40,000pF |
    | 电压等级 | 50Vdc 至 500Vdc |
    | 温度范围 | –55°C 至 +125°C |
    | 尺寸规格 | 小型尺寸(符合 EIA RS153B 规范) |
    | 容差 | ±1/2pF(D),±1pF(C),±1/2%(E),±1%(F),±2%(G),±5%(J) |
    | 脉冲能力 | 最小 20,000 V/µs dV/dt 脉冲能力 |
    | 绝缘强度 | 额定电压的 2 倍测试电压 |
    | 认证合规 | RoHS 符合 |

    产品特点和优势


    1. 稳定性与可靠性:Miniature Dipped Mica Capacitors 在高低温环境下均能保持稳定的电性能表现,尤其适合在低湿度环境中长期运行。
    2. 微型设计:紧凑的设计使得产品能够轻松适配狭小空间,满足现代电子设备小型化趋势的需求。
    3. 多样化的规格:涵盖广泛电容值和电压范围,适用于多种应用场景。
    4. 安全性能:非易燃材料和 IEC 695-2-2 认证确保了产品的安全性。
    5. 工业标准兼容:尺寸设计符合 EIA RS153B 规范,易于集成到现有系统中。

    应用案例和使用建议


    应用场景
    - 通信设备:用于高频率滤波器及耦合电路。
    - 医疗电子:在对稳定性要求极高的医疗设备中提供可靠支持。
    - 汽车电子:适用于车载传感器和其他高可靠性需求模块。
    使用建议
    - 散热管理:确保电路周围良好的散热条件以维持性能稳定。
    - 环境控制:对于极端温度环境,建议额外添加保护措施如导热垫。
    - 批量使用:可考虑采用卷带包装(Reel Packaging),方便自动化生产流程。

    兼容性和支持


    - 兼容性:该系列产品与大多数主流 PCB 设计工具兼容,同时具备与标准通孔元件的良好互换性。
    - 技术支持:CDE Cornell Dubilier 提供全面的技术文档和客户支持服务,帮助快速解决使用中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 检查散热设计,必要时添加散热片 |
    | 容值测量误差较大 | 确认所用仪器是否校准准确 |
    | 工作电压超过额定值 | 检查实际工作条件,避免过压操作 |

    总结和推荐


    Miniature Dipped Mica Capacitors 以其卓越的稳定性和多样化规格,在电子行业占据重要地位。无论是通信、医疗还是汽车领域,其出色的表现都令人印象深刻。我们强烈推荐该产品给对精密元件有较高要求的设计师和制造商。如果您正在寻找高性能且易于集成的电容器解决方案,CDE Cornell Dubilier 的 Miniature Dipped Mica Capacitors 是您的理想选择。

CD5FY271JO3参数

参数
电容值 270pF
容差 ±5%
额定电压 50V
长*宽*高 6.9mm*4.1mm*5.8mm
安装方式 通孔安装
零件状态 在售

CD5FY271JO3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CD5FY271JO3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CORNELL DUBILIER ELECTRONICS KNOWLES CD5FY271JO3 CD5FY271JO3数据手册

CD5FY271JO3封装设计

查看详情并下载
Symbol
Footprint
3D Model
