CD15ED500JO3F

产品分类: 云母电容
产品描述: 50pF ±5% 500V 通孔安装 11.4mm*4.3mm*9.1mm
供应商型号: ET-1610943
供应商: 海外现货
标准整包数: 1

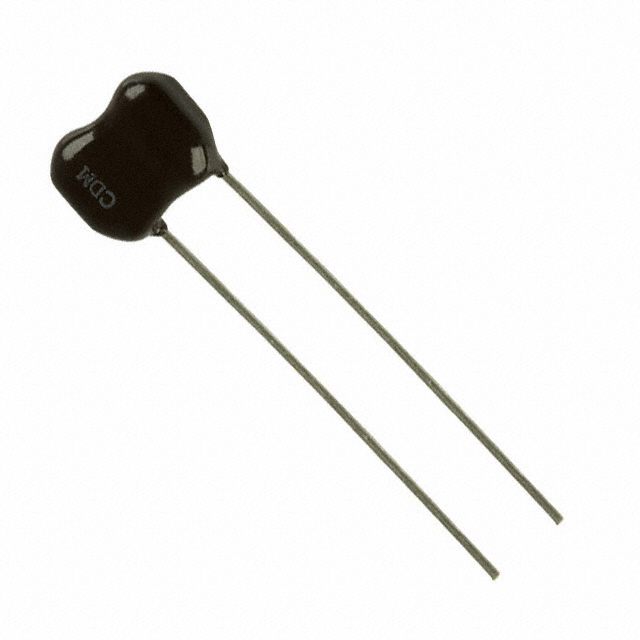

CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CD15ED500JO3F

CD15ED500JO3F概述

    电子元器件技术手册

    产品简介


    产品类型: 电容产品,具体为标准型浸锡云母电容器
    主要功能: 稳定电容值,在宽广温度范围内保持恒定的电容值。适用于时间控制和高精度要求的应用场景。
    应用领域: 广泛应用于电子设备中,如通信设备、医疗设备、测量仪器等。

    技术参数


    | 参数 | 描述 |

    | 容量范围 | 1 pF 至 91,000 pF |
    | 容量公差 | ±1/2 pF (D), ±1 pF (C), ±1/2% (E), ±1% (F), ±2% (G), ±5% (J) |
    | 额定电压 | 100 Vdc 至 2500 Vdc |
    | 工作温度范围 | –55 ºC 至 +125 ºC (O),–55 ºC 至 +150 ºC (P) |
    | 绝缘强度测试 | 200% 额定电压 |
    | 封装材料 | 环氧树脂 |
    | 接线端材料 | 铜镀钢,镍底层,100% 锡面 |

    产品特点和优势


    1. 稳定性能:在宽温度范围内保持稳定的电容值,适用于高精度要求的场合。
    2. 温度适应性:部分型号可承受高达+150 ºC的工作温度。
    3. 阻燃特性:部分型号符合IEC 695-2-2标准,单位不易燃烧。
    4. RoHS合规:符合环保标准。
    5. 小尺寸:满足EIA RS153B规范,适用于空间有限的设计。

    应用案例和使用建议


    1. 计时电路:由于具有稳定的电容值,这些电容器非常适合用于计时电路,确保时序准确无误。
    2. 高精度测量:在需要高精度测量的场合(如医疗设备)中,这些电容器可以提供精确稳定的电容值,从而提高测量准确性。
    3. 高频应用:高频率下的稳定表现使其成为通信设备和无线传输系统的理想选择。

    兼容性和支持


    - 兼容性:这些电容器适用于多种电子设备和系统,可以与其他标准元件配合使用。
    - 技术支持:制造商提供详细的文档和技术支持,以帮助用户正确安装和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器损坏 | 检查焊接是否符合标准,确保焊接工艺良好。 |
    | 电容值不稳定 | 请检查是否在额定电压和温度范围内使用。 |
    | 温度过高引起故障 | 确保电容器在规定的温度范围内运行。 |

    总结和推荐


    这款标准型浸锡云母电容器具有出色的稳定性和广泛的应用范围,特别是在高精度和高可靠性要求的应用中表现出色。它符合RoHS标准,拥有良好的耐热性和阻燃性。虽然价格可能略高于普通电容器,但其在高要求应用中的表现使其物有所值。对于追求高性能的用户来说,推荐使用这一系列的产品。

CD15ED500JO3F参数

参数
电容值 50pF
容差 ±5%
额定电压 500V
长*宽*高 11.4mm*4.3mm*9.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

CD15ED500JO3F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。
