首页  >  产品百科  >  CD19FD821JO3

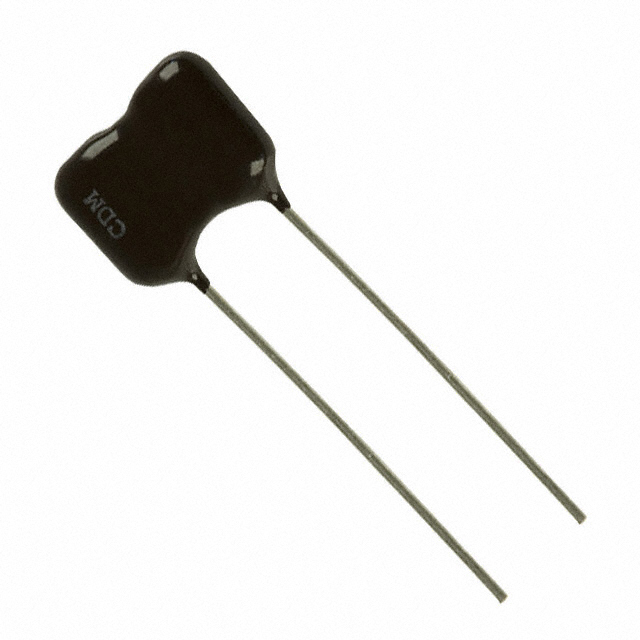

CD19FD821JO3

产品分类: 云母电容
产品描述: 820pF ±5% 500V 通孔安装 16.5mm*5.3mm*13mm
供应商型号: 338-1094-ND
供应商: Digi-Key
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CD19FD821JO3

CD19FD821JO3概述

    # Mica Capacitor 技术手册:标准浸渍型

    产品简介


    基本介绍
    本文介绍的是由CDE Cornell Dubilier公司生产的标准浸渍型银箔云母电容器系列,型号涵盖CD10、CD15、CD19、CD30、CD42、CDV19和CDV30等。这些产品因其卓越的稳定性和可靠性,在需要精确容值和宽温度范围工作的场合中得到广泛应用,如信号定时电路、高精度测量设备及滤波器设计等。
    主要功能
    - 提供稳定的电容值(范围1 pF至91,000 pF)。
    - 超宽的工作温度范围(–55°C 至 +150°C)。
    - 高额定电压(最高可达2500 VDC)。
    - 符合RoHS标准,环保无铅设计。
    应用领域
    - 电信设备:如滤波器、振荡器、高频电路等。
    - 工业控制:用于工业自动化设备的精密电路中。
    - 医疗电子:需要高稳定性的医疗仪器。
    - 军工及航空航天:对可靠性和环境适应能力要求极高的应用场景。

    技术参数


    | 参数类别 | 规格 |

    | 容量范围 | 1 pF 至 91,000 pF |
    | 容差 | ±1/2 pF (D), ±1 pF (C), ±1/2% (E), ±1% (F), ±2% (G), ±5% (J) |
    | 额定电压 | 100 VDC 至 2500 VDC |
    | 温度范围 | –55°C 至 +125°C(O),–55°C 至 +150°C(P) |
    | 绝缘强度测试 | 200% 额定电压 |
    | 封装材料 | 环氧树脂 |
    | 接线端材料 | 铜镀钢,镍底涂层,全锡镀层 |

    产品特点和优势


    独特功能
    1. 稳定性高:云母材料具有极低的老化率和温度系数,确保电容值长期稳定。
    2. 耐高温设计:标准型产品支持高达+150°C的极端工作环境。
    3. 小型化封装:符合EIA RS153B规范,便于电路板设计。
    4. 快速脉冲响应:具备至少100,000 V/μs的dV/dt脉冲处理能力。
    5. 非易燃材料:可选符合IEC 695-2-2标准的非易燃单位。
    市场竞争力
    此类电容器以其出色的稳定性和紧凑设计成为许多高端领域的首选。在高频和高精度电路中表现出色,同时兼具高性价比,满足广泛需求。

    应用案例和使用建议


    应用案例
    1. 通信设备:用于蜂窝基站的滤波器设计,确保信号完整性。
    2. 军用雷达系统:提供精准的频率控制与抗干扰能力。
    3. 医疗监护仪:高稳定性保证生命体征监测的准确性。
    使用建议
    - 温控环境设计:确保电容器工作温度不超过额定范围,以延长使用寿命。
    - 合理选型:根据实际应用选择合适的容量、电压等级和容差。
    - 避免过热:在高功耗环境下,可通过加装散热片降低温升影响。

    兼容性和支持


    兼容性
    本系列产品可与各类PCB兼容,方便集成到现有系统中。此外,不同封装尺寸支持定制化设计,满足客户多样化需求。
    支持服务
    - 提供完整的技术文档及样品支持。
    - 按需定制特殊规格产品。
    - 全球分销网络,缩短交货周期。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量漂移过大 | 确保正确安装并避免过度焊接导致内部短路。 |
    | 工作温度超出限制 | 调整电路布局,增加散热装置或更换更高温级别的产品。 |
    | 无法达到额定电压 | 检查电源输出是否正常,或尝试更低容量的产品匹配电压需求。|

    总结和推荐


    综合评估
    CDE Cornell Dubilier的标准浸渍型银箔云母电容器凭借其高稳定性和广泛适用性,成为众多高端电子领域的优选组件。无论是信号处理还是精密仪器,都能展现出卓越性能。
    推荐结论
    强烈推荐该系列产品应用于对电容值稳定性和宽温工作范围有较高要求的设计中。如果您追求长期可靠性与高性能表现,这一款产品无疑是最佳选择之一。

    如有更多需求或定制咨询,欢迎访问官网或联系当地销售代表获取详细信息。

CD19FD821JO3参数

参数
电容值 820pF
容差 ±5%
额定电压 500V
长*宽*高 16.5mm*5.3mm*13mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

CD19FD821JO3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CD19FD821JO3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CORNELL DUBILIER ELECTRONICS KNOWLES CD19FD821JO3 CD19FD821JO3数据手册

CD19FD821JO3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8556 ¥ 32.5798
10+ $ 2.677 ¥ 22.4028
100+ $ 2.0477 ¥ 17.1363
500+ $ 1.755 ¥ 14.6868
1000+ $ 1.6552 ¥ 13.8518
2500+ $ 1.5426 ¥ 12.9094
5000+ $ 1.4698 ¥ 12.3004
库存: 389
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.57
