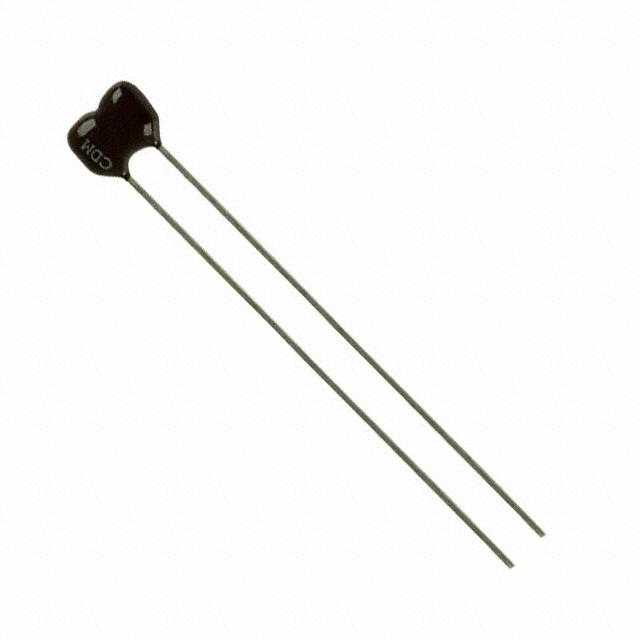

CD5FA181JO3

产品分类: 云母电容
产品描述: 180pF ±5% 100V 通孔安装 6.9mm*4.6mm*6.1mm
供应商型号: CD5FA181JO3-ND
供应商: Digi-Key
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CD5FA181JO3

CD5FA181JO3概述

    电子元器件技术手册:微型浸渍云母电容器

    产品简介


    CDE Cornell Dubilier公司生产的微型浸渍云母电容器(Mica Capacitors Miniature Dipped)是一种高性能、高稳定性的电容产品。这些电容器因其卓越的性能广泛应用于多种行业和领域,例如工业自动化、通信设备、医疗设备、航空航天以及消费电子产品等。
    该系列产品涵盖多个型号,包括CD5、CD6、CD7、CDS5、CDS10、CDS15、CDS19和CDS30等。这些型号根据电容量(1 pF至40,000 pF)、额定电压(50 Vdc至500 Vdc)和物理尺寸的不同进行分类。产品具有良好的机械稳定性和抗湿度能力,尤其适合低湿度到中湿度环境下的应用需求。

    技术参数


    以下是部分关键技术参数的整理:
    | 参数名称 | 范围/值 |

    | 电容量 | 1 pF 至 40,000 pF |
    | 额定电压 | 50 Vdc 至 500 Vdc |
    | 电容容差 | ±1/2 pF (D), ±1 pF (C), ±1/2% (E), ±1% (F), ±2% (G), ±5% (J) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 最大额定脉冲能力 | ≥20,000 V/μs |
    | 结构特点 | 非燃烧材料,符合IEC 695-2-2标准 |
    | 封装形式 | 标准与微型浸渍封装 |
    所有型号均符合EIA RS153B规格,提供高可靠性与精确性。此外,产品为RoHS合规产品,确保环保性能。

    产品特点和优势


    1. 高稳定性:微型浸渍云母电容器具备出色的温度稳定性和时间稳定性,能够满足苛刻的工作环境要求。
    2. 紧凑设计:小型化封装适合狭小空间安装,广泛用于需要高密度布局的应用场景。
    3. 耐用性强:具备非燃烧特性,同时耐久性出色,适合长时间运行环境。
    4. 优异的电气特性:支持高电压、大电流运行,且具有较高的击穿强度。
    5. 广泛适用性:覆盖从工业到消费级应用的广泛领域。

    应用案例和使用建议


    1. 通信设备
    微型浸渍云母电容器适用于高频率通信电路,如射频信号滤波器和调制解调器。建议优先选择大电容值和高电压等级的型号以满足高频信号处理的需求。
    2. 医疗设备
    在医疗器械如心电图仪和监护设备中,这类电容器用于耦合和滤波功能。建议选用高精度容差(如±1%)的产品以确保信号的准确性。
    3. 工业自动化
    在电机控制和电源模块中,该产品可用作平滑滤波器。推荐采用耐高温型以适应严苛的工业环境。
    4. 使用建议
    - 确保电容器的实际工作电压不超过其额定值的80%。
    - 注意散热设计,避免因过热导致性能下降。
    - 在复杂电路中,优先考虑电容器与电路其他组件的兼容性。

    兼容性和支持


    该系列电容器具有广泛的兼容性,可与其他常见的电子元器件无缝配合使用。CDE公司提供全面的技术支持和售后服务,包括产品定制、安装指导和故障排查等服务。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 电容值漂移过大 | 检查工作温度是否超出规定范围 |
    | 电容器表面出现漏电流现象 | 更换为高耐压或高绝缘等级型号 |
    | 安装后无法正常工作 | 确认电容器极性是否正确连接 |
    | 电容器体积过小导致焊接困难 | 使用放大工具辅助焊接操作 |

    总结和推荐


    总体而言,CDE Cornell Dubilier的微型浸渍云母电容器凭借其高精度、可靠性和广泛适用性,成为众多领域的理想选择。尤其在对空间要求较高、工作环境复杂的场景下,这些电容器表现出色。强烈推荐该系列产品用于对电容性能要求较高的场合,如通信设备、医疗设备和工业自动化系统。
    如果您正在寻找一款高性能、高可靠性的电容器,CDE的微型浸渍云母电容器将是您的明智之选。

    希望这篇文章能帮助您更好地了解该产品的特点和技术规格。如需进一步信息,请联系CDE公司官网获取更多支持。

CD5FA181JO3参数

参数
电容值 180pF
容差 ±5%
额定电压 100V
长*宽*高 6.9mm*4.6mm*6.1mm
安装方式 通孔安装
零件状态 在售

CD5FA181JO3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CD5FA181JO3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CORNELL DUBILIER ELECTRONICS KNOWLES CD5FA181JO3 CD5FA181JO3数据手册

CD5FA181JO3封装设计

查看详情并下载
Symbol
Footprint
3D Model
