MC12CD050D-F

产品分类: 云母电容
产品描述: 5pF ±0.5pF 500V 1210 贴片安装 3.2mm*2.5mm*2mm
供应商型号: DMT-MC12CD050D-F
供应商: 海外现货
标准整包数: 100

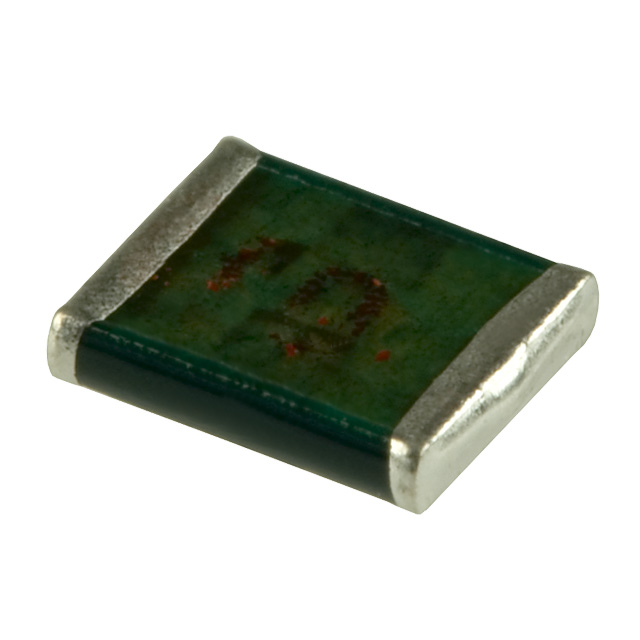

CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 MC12CD050D-F

MC12CD050D-F概述

    高质量文章:MC和MCN多层RF电容器技术手册

    产品简介


    类型: MC和MCN多层RF电容器
    制造商: CDE Cornell Dubilier
    型号: MC和MCN系列
    基本功能: 用于高频率、高功率、高电压的应用,具有非磁性选项
    应用领域: MRI(磁共振成像)线圈和发生器、射频仪器、功率放大器、调谐LCR电路、CATV(有线电视)、地面及飞行移动无线电、激光器、软件定义的频率跳跃无线电

    技术参数


    | 参数 | 规格 |

    | 极限电压范围 | 100 Vdc、500 Vdc 和 1000 Vdc |
    | 容量范围 | 0.5 pF 到 2,200 pF |
    | 容量公差 | ±0.1pF 到 ±5% |
    | 封装尺寸 | 0805、1210、1812 和 2220 |
    | 温度范围 | -55°C 至 +125°C |
    | 罗马标准 | RoHS 合规 |

    产品特点和优势


    1. 极高的Q值:在超高频/甚高频范围内表现出色。
    2. 无热裂纹:适用于FR4板,且能通过2毫米弯曲测试。
    3. 非磁性选项:针对MRI和其他高频率应用,提供非磁性版本,替代昂贵的瓷质陶瓷芯片。
    4. 高射频电流能力:可处理高达20,000 V/µs 的dV/dt。
    5. 高可靠性:温度稳定性好,无时间、电压和频率变化影响。

    应用案例和使用建议


    - MRI系统:在MRI设备中用于高频发生器和接收器。建议使用高电压型号以确保稳定性和可靠性。
    - 功率放大器:适用于高功率应用,建议选择高容量型号,如1000pF以上。
    - 激光器:用于驱动激光器中的调谐电路。建议选用500Vdc及以上型号以保证长时间运行的稳定性。

    兼容性和支持


    - 兼容性:这些电容器适用于多种封装尺寸,易于安装在现有电路板上。
    - 支持:制造商提供全面的技术文档和客户支持,确保用户的使用体验。

    常见问题与解决方案


    - Q1: 如何测量电容的容差?
    - 解决方案:电容值应在1MHz(1pF至1000pF)或1kHz(1000pF以上)时进行测量。

    - Q2: 如何确定电容器的温度系数?
    - 解决方案:测量在-55°C、25°C、125°C下电容器的容值,然后根据给定的标准进行比较。
    - Q3: 如何选择合适的电容器封装尺寸?
    - 解决方案:根据应用需求和电路设计选择合适的封装尺寸,如0805适用于小型电路,而2220则适合高功率应用。

    总结和推荐


    MC和MCN系列多层RF电容器是高性能的高频率、高功率电容器,适用于各种高要求的射频和电源应用。其卓越的温度稳定性和高Q值使其在众多应用中脱颖而出。对于需要高可靠性的项目,强烈推荐使用这一系列电容器。总体而言,CDE Cornell Dubilier的产品质量可靠,技术支持到位,是一个值得信赖的选择。

MC12CD050D-F参数

参数
电容值 5pF
容差 ±0.5pF
额定电压 500V
长*宽*高 3.2mm*2.5mm*2mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 散装

MC12CD050D-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

MC12CD050D-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CORNELL DUBILIER ELECTRONICS KNOWLES MC12CD050D-F MC12CD050D-F数据手册

MC12CD050D-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
