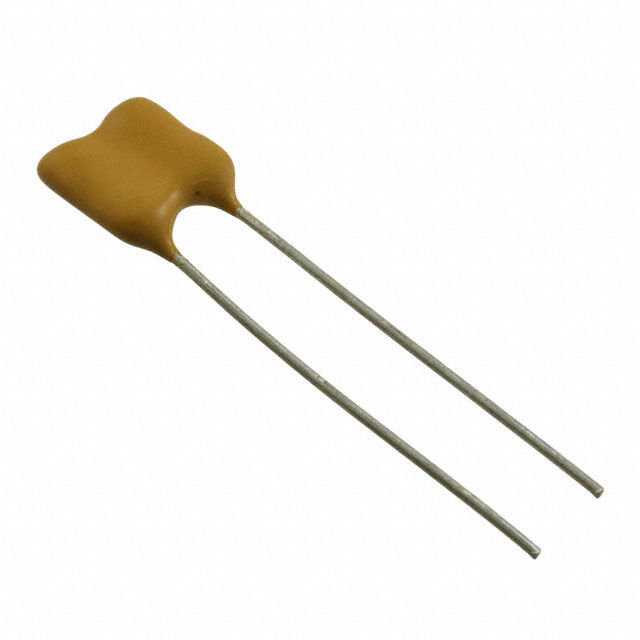

CDV16FF202JO3F

产品分类: 云母电容
产品描述: 2nF ±5% 1KV 通孔安装 11.9mm*6.4mm*13.2mm
供应商型号: CDV16FF202JO3F
供应商: Master
标准整包数: 5
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CDV16FF202JO3F

CDV16FF202JO3F概述

    # CD16 & CDV16 系列微调陶瓷电容器技术手册

    产品简介


    CD16 和 CDV16 系列微调陶瓷电容器是专为阻尼和射频(RF)应用设计的高品质产品。这些电容器具有卓越的性能,适用于多种工业和通信设备。它们由 CDE Cornell Dubilier 公司生产,公司总部位于美国马萨诸塞州纽贝德市。这些电容器因其高频性能、高脉冲电流能力和低插入损耗而备受青睐。
    主要功能
    - 阻尼应用:用于抑制高频噪声和干扰。
    - 射频应用:适合 CATV 和其他射频传输系统。
    - 高可靠性:能够承受极端的工作条件。
    应用领域
    - 高速数字电路
    - 射频设备
    - 工业控制设备
    - 通信设备

    技术参数


    以下是 CD16 和 CDV16 系列电容器的主要技术规格:
    | 参数名称 | 值 |

    | 容量范围 | 100 pF 至 7,500 pF |
    | 容量公差 | ±5%(标准);±1%,±2% 可选 |
    | 额定电压 | 500 Vdc 和 1,000 Vdc |
    | 工作温度范围 | -55°C 至 +150°C |
    | 绝缘强度测试 | 额定电压的 200% |
    | RoHS 合规性 | 是 |
    尺寸规格(单位:英寸)
    | 参数名称 | 最大值 | 最小值 |
    |
    | 长度(L) | 0.43" | 0.46" |
    | 宽度(T) | 0.078" | 0.06" |
    | 高度(H) | 0.15" | 0.06" |

    产品特点和优势


    CD16 和 CDV16 系列电容器以其独特的功能和优势在市场上脱颖而出:
    - 高脉冲电流能力:CDV16 能够承受高达 1,500 安培的峰值电流,适用于高强度脉冲应用。
    - 宽泛的工作频率:从直流到 1 GHz 的稳定性能,确保在高频应用中的卓越表现。
    - 紧凑设计:尺寸小巧,便于集成到各种设备中。
    - 优异的插入损耗性能:插入损耗在 ±0.2 dB 内保持平稳,至多可达 1 GHz。

    应用案例和使用建议


    应用案例
    1. 射频滤波器:在 CATV 设备中,CDV16 电容器可以有效减少信号失真,提高传输质量。
    2. 阻尼电路:在高速数字电路中,CD16 可以显著降低电磁干扰(EMI),提升系统稳定性。
    使用建议
    - 选择合适的容量和电压等级:根据具体应用需求选择适当的电容值和额定电压。
    - 确保良好的散热:在高电流应用中,需注意散热问题,避免因过热导致性能下降。

    兼容性和支持


    CD16 和 CDV16 系列电容器与大多数标准 PCB 材料和焊接工艺兼容。CDE Cornell Dubilier 提供全面的技术支持和售后服务,包括产品咨询、技术支持和快速响应的服务团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查连接线缆是否正确安装 |
    | 温度过高 | 改善散热设计,增加通风设施 |
    | 脉冲电流异常 | 更换更高电流等级的电容器 |

    总结和推荐


    CD16 和 CDV16 系列电容器以其卓越的性能和广泛的应用范围成为市场上的佼佼者。其高脉冲电流能力、稳定的高频性能和紧凑的设计使其成为高速数字电路和射频应用的理想选择。强烈推荐在需要高性能电容器的应用中使用此系列产品。
    如果您正在寻找一款可靠且高效的电容器,CD16 和 CDV16 系列将是您的不二之选。

CDV16FF202JO3F参数

参数
电容值 2nF
容差 ±5%
额定电压 1KV
长*宽*高 11.9mm*6.4mm*13.2mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

CDV16FF202JO3F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CDV16FF202JO3F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CORNELL DUBILIER ELECTRONICS KNOWLES CDV16FF202JO3F CDV16FF202JO3F数据手册

CDV16FF202JO3F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 11.5758 ¥ 96.248
25+ $ 10.0934 ¥ 83.9225
50+ $ 9.1342 ¥ 75.9471
100+ $ 7.8864 ¥ 65.5375
250+ $ 7.3745 ¥ 60.3894
500+ $ 7.1107 ¥ 58.2296
1000+ $ 7.1107 ¥ 58.2296
库存: 100
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 481.24
