504M02QA220

产品分类: EMI滤波器
产品描述: 220Ω 200V 1 1 否 RC 500nF 通孔安装 27.4mm*9.4mm*16.3mm
供应商型号: DMT-504M02QA220
供应商: 海外现货
标准整包数: 1

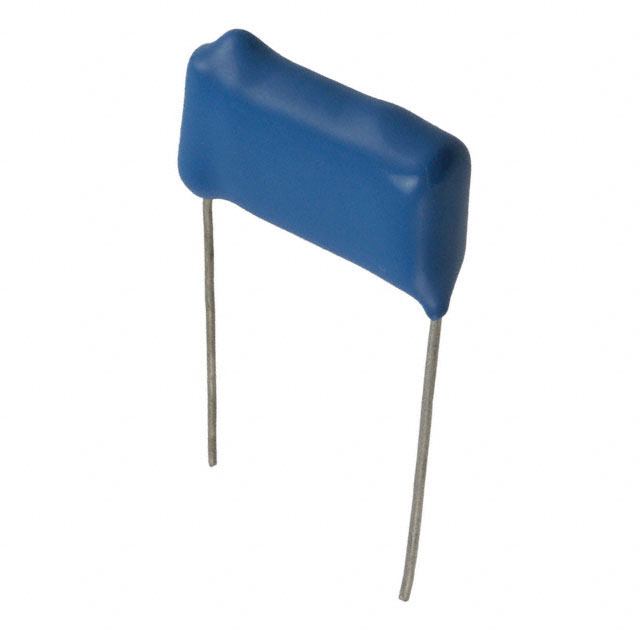

CORNELL DUBILIER ELECTRONICS KNOWLES EMI滤波器 504M02QA220

504M02QA220概述


    产品简介


    Type Q/QRL (Quencharc®) 弧抑制/消火花网络
    Quencharc® 弧抑制/消火花网络是一种独特的电子元器件,专门设计用于在各种应用中抑制噪音和电弧现象。它采用径向金属化聚酯RC网络结构,适用于各种电力控制和驱动设备中。这款元器件的主要功能包括抑制噪音、减少瞬态效应、提高控制器和驱动器的稳定性,以及通过降低电磁干扰(EMI)和射频干扰(RFI)来改善整体系统性能。此外,Quencharc® 还具备抗火花和抗过压的能力,可显著延长继电器、开关、可控硅等组件的使用寿命。

    技术参数


    - 额定电压:200 Vdc/125 Vac(交流和直流)至 1600 Vdc/660 Vac(交流和直流)
    - 电容范围:0.10 µF 至 0.50 µF,±20% 容差
    - 电阻值:22Ω、39Ω、47Ω、100Ω、150Ω、220Ω、330Ω、680Ω,±10% 容差
    - 额定功率:最大 0.032W(1/8W)
    - 工作温度范围:–55°C 至 +85°C
    - 外壳尺寸:直径和高度分别为0.635英寸(16.1mm)和0.82英寸(20.8mm)
    - 环境耐受性:能承受1.6倍额定电压的介电强度
    - 长期稳定性:电容变化不超过2%,在室温下存储两年内保持不变
    - 认证信息:符合UL1414/CSA-C22.2 No. 1标准;Type QRL版本还获得了UL File No. E33628 和 CSA File No. LR32208认证

    产品特点和优势


    - 噪音和弧抑制:Quencharc® 可以有效抑制噪音,减少控制器和驱动器中的瞬态效应。
    - 高可靠性:能够稳定工作于–55°C至+85°C的极端环境温度范围内。
    - UL/CSA认证:满足安全和质量标准,确保可靠性和安全性。
    - 环保材料:新型号的 Quencharc® 采用了无卤素涂层,减少了环境危害。
    - 长期稳定:即使在长时间运行条件下,也保证了出色的稳定性和耐用性。

    应用案例和使用建议


    Quencharc® 弧抑制/消火花网络被广泛应用于各种需要高性能和稳定性的电力控制和驱动设备中,例如工业自动化系统、电机控制、电源转换器、变频器等。安装时,建议遵循制造商提供的指导书,合理选择型号以匹配不同的电压和电流需求,以确保最佳性能和使用寿命。
    对于工业应用场合,为了进一步提升系统的稳定性和可靠性,可以考虑结合使用保护电路或冗余设计,确保即使个别组件失效也不至于造成严重的系统故障或人身伤害。

    兼容性和支持


    Quencharc® 弧抑制/消火花网络具有广泛的兼容性,可轻松与其他电子元器件或设备配合使用。制造商提供了详尽的技术支持和维护服务,包括提供技术文档、产品测试报告以及现场技术支持。

    常见问题与解决方案


    1. 问题:设备运行一段时间后,电容器容量下降
    - 解决方案:检查电路连接是否稳固,确认是否符合制造商推荐的工作条件。如果仍存在问题,联系技术支持部门寻求进一步帮助。
    2. 问题:设备运行时出现异常声音
    - 解决方案:请检查安装位置是否有机械振动或干扰源。如果需要,调整设备布局或添加屏蔽措施。
    3. 问题:电容器在高温环境下表现不稳定
    - 解决方案:确保设备按照制造商推荐的环境温度运行,并适当采取散热措施。必要时咨询技术支持团队获取更多建议。

    总结和推荐


    综上所述,Quencharc® 弧抑制/消火花网络是一款高品质且功能强大的电子元器件,在噪声抑制、弧抑制等方面表现出色。对于需要高可靠性和稳定性的电力控制和驱动设备来说,这无疑是一个值得推荐的选择。无论是从产品质量还是技术支持的角度来看,Quencharc® 都是一个理想的选择。

504M02QA220参数

参数
中心频率 -
通道数 1
电感值 -
滤波器阶数 1
电容值 500nF
额定电压-DC 200V
电路技术 RC
截止频率 -
ESD保护
电阻 220Ω
额定电流 -
长*宽*高 27.4mm*9.4mm*16.3mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

504M02QA220厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

504M02QA220数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES EMI滤波器 CORNELL DUBILIER ELECTRONICS KNOWLES 504M02QA220 504M02QA220数据手册
