2-6609128-9

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 具有多个选项的薄型电源输入模块系列,在面板后方占用最小的深度。
供应商型号: 2-6609128-9
供应商: Master
标准整包数: 1

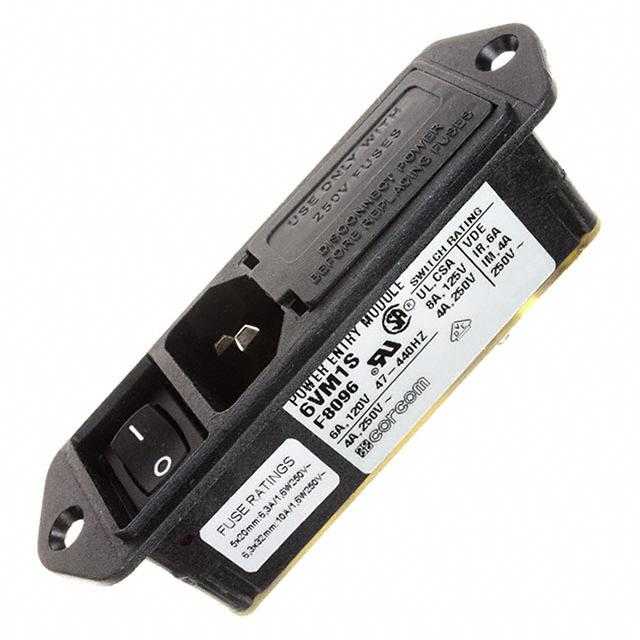

TE CONNECTIVITY EMI滤波器 2-6609128-9

2-6609128-9概述

    M Series: Slim Power Entry Module Family with Multiple Options



    1. 产品简介



    产品类型:电源输入滤波器及电源输入模块。
    主要功能:提供电源输入保护和滤波功能。
    应用领域:适用于医疗设备、数字设备和通信设备等领域,尤其适合要求高EMI滤波性能的应用。


    2. 技术参数



    - 尺寸:具体尺寸可参考手册,单位为英寸或毫米。
    - 电压选择:1或4个电压选择位置。
    - 电流等级:@120VAC时,3A、5A或6A;@250VAC时,2A(3A型号)、4A(5A型号)和5A(带开关的6A型号)。
    - 额定电压:最大250VAC。
    - 工作频率:50/60Hz。
    - 绝缘耐压:线对地2250VDC,线对线1450VDC。
    - 泄漏电流:在120VAC下,60Hz时泄漏电流<0.5mA;在250VAC下,50Hz时泄漏电流<0.5mA。
    - 切换次数:DPST开关在最大70A浪涌电流下的操作次数为100,000次。


    3. 产品特点和优势



    - 紧凑设计:消耗面板后深度最小化,占用空间小。
    - 多功能组合:提供多种选项组合,适用于不同应用需求。
    - 过滤电路:有非过滤型、基本性能过滤、高性能过滤和优质性能过滤等多种型号。
    - 电压选择:可配置为2个或4个电压选择。
    - 额外配件:包含单个保险丝支架和双保险丝支架,适用于不同规格的保险丝。


    4. 应用案例和使用建议



    应用案例:
    - 医疗设备(例如心电图仪)需要低泄漏电流以减少对患者的干扰。
    - 数字设备(如计算机和服务器)需要高EMI滤波性能以满足FCC和EN标准。

    使用建议:
    - 在安装前确保电源已断开,避免触电风险。
    - 请根据应用要求选择合适的电压选择卡。
    - 确保正确插入保险丝,并在安装过程中遵循安全指南。


    5. 兼容性和支持



    - 兼容性:适用于各种电源输入系统,具体兼容性请参考手册。
    - 厂商支持:可联系制造商获取更多支持和服务信息。


    6. 常见问题与解决方案



    - Q: 如何更换保险丝?
    - A: 请先断开电源,使用螺丝刀轻轻提起门板,取出保险丝块并更换新的保险丝。

    - Q: 如何进行电压选择?
    - A: 打开机盖,取出电压选择卡,重新插入时注意指示针指向正确的电压位。

    - Q: 为何出现泄漏电流过大?
    - A: 检查连接线是否正确,是否使用正确规格的保险丝。


    7. 总结和推荐



    总结:
    M系列电源输入滤波器及电源输入模块具备小巧的尺寸、灵活的配置选项、出色的EMI滤波性能和可靠的电气特性。这些特点使其成为各种应用场景的理想选择。

    推荐:
    对于需要高性能EMI滤波、紧凑设计且具有多种电压选择功能的应用,强烈推荐使用M系列模块。特别是在医疗设备和数字设备领域,这些模块能够提供出色的性能和可靠性。

2-6609128-9参数

参数
ESD保护 -
电阻 -
中心频率 -
电容值 -
通道数 -
滤波器阶数 -
电路技术 -
电感值 -
截止频率 -
额定电流 -
额定电压-DC -

2-6609128-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-6609128-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 2-6609128-9 2-6609128-9数据手册

2-6609128-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.625 ¥ 267.8638
5+ $ 27.7405 ¥ 230.6508
24+ $ 25.8216 ¥ 214.5824
48+ $ 23.5476 ¥ 192.8314
120+ $ 22.9252 ¥ 187.7342
264+ $ 21.2161 ¥ 173.7383
504+ $ 21.2161 ¥ 173.7383
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 267.86
