1-6609132-0

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 具有多个选项的薄型电源输入模块系列,在面板后方占用最小的深度。
供应商型号: N-1-6609132-0
供应商: 云汉优选
标准整包数: 1

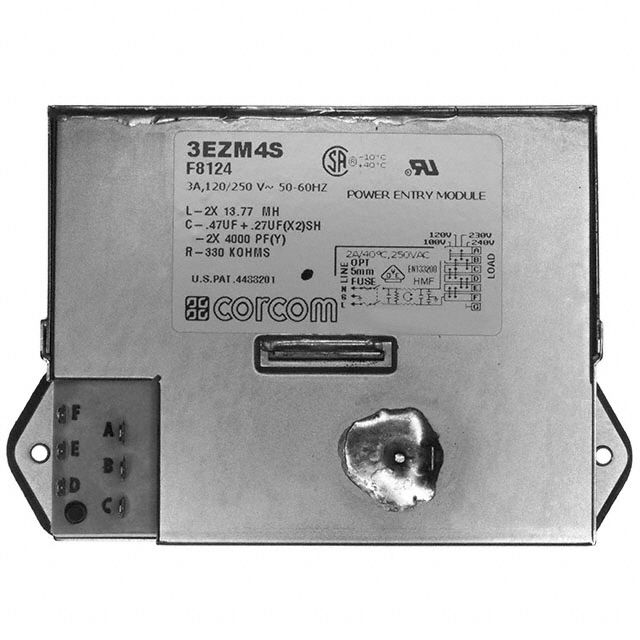

TE CONNECTIVITY EMI滤波器 1-6609132-0

1-6609132-0概述

    M系列电源输入模块技术手册解析

    产品简介


    M系列是Corcom公司的电源输入模块家族,其产品包含多种不同选项组合的紧凑型模块,旨在提供广泛的过滤和非过滤电路解决方案。这些模块广泛应用于医疗、数字设备和其他需要符合特定EMI标准的应用场合。M系列具有最小化的安装深度,占用空间小,使得设备设计更为灵活高效。

    技术参数


    - 尺寸:请参考产品规格书中给出的尺寸(单位为英寸和毫米)
    - 额定电压:最大250VAC
    - 工作频率:50/60Hz
    - 额定电流:
    - 120VAC:3A、5A或6A
    - 250VAC:3A(2A)、5A(4A)、6A(5A或6A)
    - 泄漏电流:最高不超过0.5mA(根据具体型号有所不同)
    - 绝缘耐压测试:线对地2250VDC,线对线1450VDC,非过滤型号线对负载2500VAC
    - 开关:DPST开关,承受高达70A的浪涌电流

    产品特点和优势


    M系列电源输入模块提供了多种选项,以满足不同应用需求:
    - 过滤型号:如H、F、X和Z型号分别适用于医疗、通用和高要求的应用场景,具备不同的EMI衰减性能。
    - 非过滤型号:VM系列提供非过滤解决方案,满足某些应用对简单和低成本的要求。
    - 电压选择器:可选的电压选择器支持两种或四种电压配置,方便全球使用。
    - 兼容性和灵活性:通过不同安装方式(滑轨或面板安装),适应各种设备的安装需求。
    - 安全性:所有型号均支持断电更换保险丝操作,确保使用过程中的安全性。

    应用案例和使用建议


    - 医疗设备:M系列中的H型号具备低泄漏电流特性,适合医疗设备的电源输入模块。
    - 数字设备:X和Z型号因其高性能的电磁干扰抑制能力,适用于数字设备(例如开关电源)的输入端口,帮助设备符合FCC和EN55022标准。
    - 一般应用:对于无需复杂过滤的设备,可以选择非过滤型号,如VM系列,降低成本和简化设计。
    使用建议:
    - 在选择型号时,考虑设备的电压和电流需求,以及EMI抑制需求,合理选择过滤或非过滤型号。
    - 确保在使用前断开电源,避免更换保险丝过程中发生电击危险。
    - 对于含有多个型号的产品,根据具体需要选择合适的电压选择卡,以实现所需的电压设置。

    兼容性和支持


    M系列产品能够与多数设备无缝对接,特别是当与其他Corcom或相关品牌产品结合使用时。如果需要更多技术支持,可以通过制造商提供的联系方式进行咨询。

    常见问题与解决方案


    - Q: 更换保险丝时需要注意什么?
    - A: 请务必先断开电源,遵循正确操作步骤,更换相应电压等级的保险丝。
    - Q: 如何安装和拆卸电压选择卡?
    - A: 参考产品手册中详细的操作指南,先断电,然后使用正确的工具轻轻拉出电压选择卡。
    - Q: 如何识别适合的滤波器类型?
    - A: 根据您的设备特性和所需的标准(如医疗用途、FCC、EN55022等)选择适当的过滤器型号。

    总结和推荐


    M系列电源输入模块凭借其多样化的设计选项、出色的EMI抑制能力和广泛的适用性,在众多电子设备中表现出色。无论是在医疗、工业还是消费电子产品领域,都能找到合适的应用。建议选择适合您项目需求的型号,以充分发挥其优势。总的来说,M系列是值得推荐的电源输入模块产品。

1-6609132-0参数

参数
滤波器阶数 -
额定电压-DC -
电阻 -
截止频率 -
ESD保护 -
电路技术 -
电感值 -
额定电流 3A
通道数 -
中心频率 -
电容值 -
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

1-6609132-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-6609132-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 1-6609132-0 1-6609132-0数据手册

1-6609132-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
