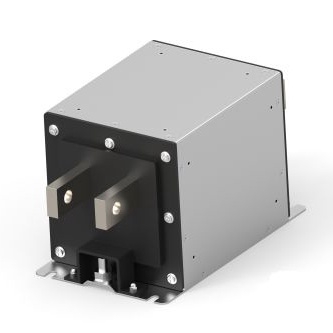

1-2443552-0

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 500V 450A 法兰安装 250mm(长度)*128mm(高度)
供应商型号: 174-1-2443552-0-ND
供应商: Digi-Key
标准整包数: 1

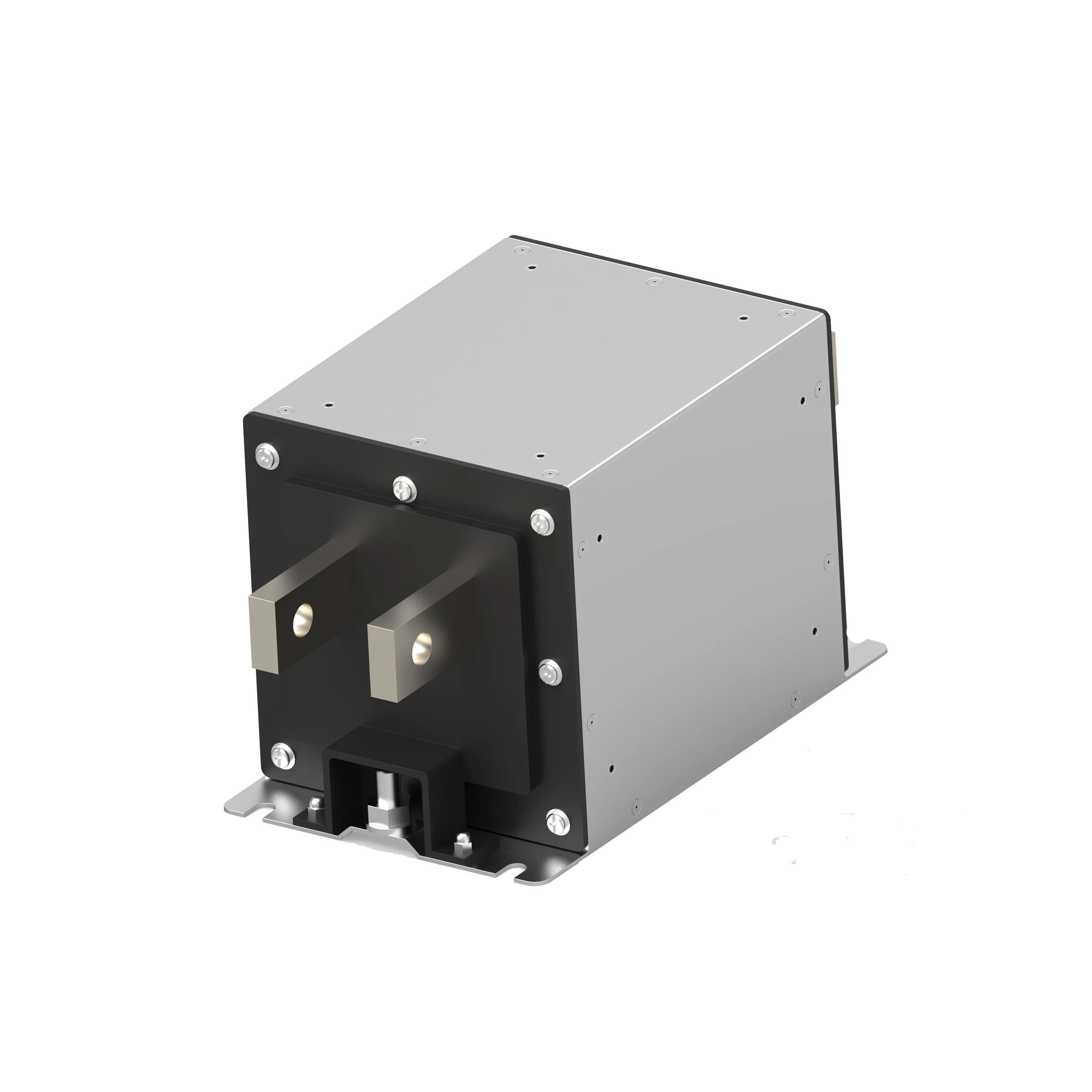

TE CONNECTIVITY EMI滤波器 1-2443552-0

1-2443552-0概述

    EVX 系列:高压直流电磁干扰滤波器

    产品简介


    EVX系列是一种专为电动汽车(EV)充电应用设计的高压直流电磁干扰(EMI)滤波器。这款滤波器符合IEC/EN 61851-23标准,适用于75kW到2.4MW的快速充电站。此外,EVX系列还广泛应用于电池储能解决方案(BESS)、太阳能电源转换系统及电力转换系统等领域。其独特的设计使其成为高功率直流系统不可或缺的一部分,能够提供出色的EMI抑制性能。

    技术参数


    - 最大连续工作电压:500VDC、1000VDC、1500VDC
    - 电流等级:150A 至 1600A @55°C
    - 额定功率:5mW 至 10mW
    - 过载能力:135% 的额定电流,持续15分钟
    - 操作频率:直流
    - 工作温度范围:-40°C 至 +100°C
    - 气候类别:40/100/21
    - 耐压测试电压:
    - 500VDC:2秒内DC ±, > DC 2000 VDC;DC+/DC-至E> DC 2500 VDC
    - 1000VDC:2秒内DC ±, > DC 3600 VDC;DC+/DC-至E> DC 6000 VDC
    - 1500VDC:2秒内DC ±, > DC 3600 VDC;DC+/DC-至E> DC 6000 VDC
    - 燃烧行为:符合UL 94 V-0或更好的标准
    - 适用标准:符合UL 60939-3、UL 2202

    产品特点和优势


    - 三重高压等级:500V、1000V 和 1500V,满足不同应用需求
    - 高衰减性能:标准配置支持GND和非GND电容,可选择中等和高性能水平的EMI衰减
    - 宽电流范围:从150A到1600A,适应多种充电需求
    - 设计符合标准:满足电动汽车充电系统标准IEC/EN 61851-23和UL 2202
    - 紧凑型设计:体积小,易于安装
    - 高可靠性:高耐压测试,确保长期可靠运行

    应用案例和使用建议


    - 应用领域:包括电动汽车快速充电、电池储能、太阳能转换和电力转换等系统
    - 使用建议:对于高功率直流系统,优先考虑具有更高额定电流和电压的产品型号,以确保在极端条件下的稳定运行。对于需要高EMI抑制的应用,建议选择带有GND电容的型号。

    兼容性和支持


    - 兼容性:本产品与各种电动汽车充电系统和其他高功率直流系统兼容
    - 支持服务:TE Connectivity 提供详尽的技术文档和售后服务,确保用户在使用过程中获得必要的支持

    常见问题与解决方案


    - 问题1:产品过热
    - 解决方案:检查系统的冷却机制是否正常工作,确保安装环境通风良好
    - 问题2:EMI抑制效果不佳
    - 解决方案:尝试更换为具有更高EMI衰减等级的型号,或检查连接线路是否正确
    - 问题3:无法达到额定电流
    - 解决方案:确认电路设计和负载情况是否满足产品规格要求

    总结和推荐


    EVX系列是专门为电动汽车充电和储能系统设计的高性能直流电磁干扰滤波器。其宽广的电压和电流范围、优异的EMI衰减性能、小巧的设计以及广泛的认证标准,使得其在高功率直流系统中的应用具备显著的优势。我们强烈推荐此产品用于各类电动汽车充电和储能系统,以提高系统的稳定性和安全性。

1-2443552-0参数

参数
额定电压-DC 500V
通道数 -
额定电流 450A
电阻 -
截止频率 -
电路技术 -
滤波器阶数 -
ESD保护 -
电容值 -
中心频率 -
电感值 -
长*宽*高 250mm(长度)*128mm(高度)
安装方式 法兰安装
包装方式 盒装
