2783082

产品分类: EMI滤波器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,EMC滤波器,NEF1-6,菲尼克斯 浪涌保护设备, NEF 1- 6 系列, 最大浪涌电流6A, EMC 滤波器
供应商型号: Q-2783082
供应商: 期货订购
标准整包数: 5

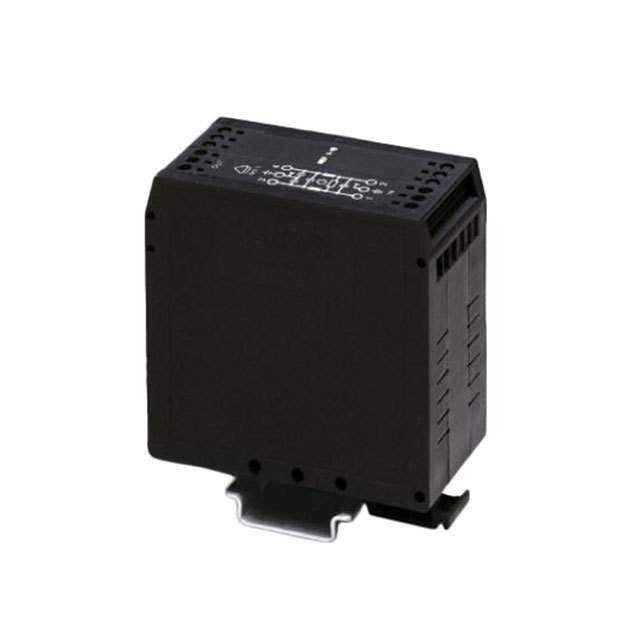

PHOENIX CONTACT EMI滤波器 2783082

2783082概述

    EMC滤波器 NEF 1-6 技术手册解读

    产品简介


    本手册介绍的是由Phoenix Contact提供的EMC滤波器NEF 1-6(型号为2783082)。这款滤波器适用于单相电路,旨在提供电源干扰保护。它是一种DIN导轨模块,可以安装在NS 32和NS 35/7.5标准上。NEF 1-6是专为电力系统中的电磁兼容性设计的产品,广泛应用于工业自动化、数据中心、楼宇控制等领域。

    技术参数


    1. 尺寸
    - 高度:79.4 mm
    - 宽度:40 mm
    - 深度:84.1 mm
    2. 环境条件
    - 工作温度范围:-25 °C 至 100 °C(高温熔断时)
    - 防护等级:IP20
    - 外壳材料:PA
    - 燃烧等级:UL 94 V-2
    3. 额定值
    - 额定电压:264 V AC(L-N);264 V AC(L-PE)
    - 额定频率:50 Hz(也可兼容60 Hz)
    - 额定电流:6 A(在40 °C下)
    - 连续电流:最大持续电流为6.3 A(gL/C)
    4. 连接方式
    - 连接方法:螺丝端子
    - 螺丝型号:M3
    - 扭矩要求:0.8 Nm
    - 导线截面积:柔性导线:0.2 mm² 至 2.5 mm²;硬导线:0.2 mm² 至 4 mm²;AWG导线:24至12号

    产品特点和优势


    1. 集成设计:NEF 1-6采用单体DIN导轨模块设计,便于安装和维护。
    2. 广泛适用性:可应用于多种工业和商业场合,如自动化系统、数据中心等。
    3. 高效过滤:具备高效的输入衰减能力(对称和非对称输入衰减分别为>80 dB和>40 dB),能有效减少电磁干扰。
    4. 高可靠性:工作温度范围宽,防护等级为IP20,适用于严苛的工作环境。

    应用案例和使用建议


    - 应用案例:NEF 1-6广泛应用于工业自动化系统的电源滤波,确保设备正常运行不受电源干扰影响。
    - 使用建议:
    - 在安装过程中要确保正确连接各导线,特别是在处理高压线路时需要特别小心。
    - 在环境温度较高的情况下,确保有足够的散热空间以保证设备正常运行。


    兼容性和支持


    - NEF 1-6具有广泛的兼容性,能够与标准DIN导轨安装系统无缝对接。
    - Phoenix Contact提供了详尽的用户文档和技术支持,可以通过其官方网站获取。

    常见问题与解决方案


    1. 问:如何判断滤波器是否损坏?
    - 解答:通过测量输入输出两端的电压,若发现电压异常,则可能是滤波器损坏。

    2. 问:如何更换滤波器?
    - 解答:先断开电源,然后拆卸旧滤波器,重新安装新滤波器并进行检查。

    3. 问:滤波器是否适用于高压系统?
    - 解答:适用于不超过264 V AC的系统。如果超出范围,应选择更高额定电压的型号。

    总结和推荐


    总体而言,NEF 1-6是一款性能稳定、应用广泛的EMC滤波器,特别适合于需要较高电磁兼容性的场合。凭借其高可靠性和广泛的适用性,我们强烈推荐该产品用于各种工业应用场合。同时,Phoenix Contact提供的优质技术支持和完善的用户文档,使得用户在购买和使用过程中更加放心。

2783082参数

参数
电容值 -
额定电流 6A
通道数 -
额定电压-DC -
电阻 -
电感值 2.7mH
截止频率 -
电路技术 -
滤波器阶数 -
ESD保护 -
中心频率 -
长*宽*高 40mm(宽度)*79.4mm(高度)
安装方式 DIN导轨安装
应用等级 通用级
零件状态 在售

2783082厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2783082数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT EMI滤波器 PHOENIX CONTACT 2783082 2783082数据手册

2783082封装设计

查看详情并下载
Symbol
Footprint
3D Model
