CD30FD752JO3F

产品分类: 云母电容
产品描述: 7.5nF ±5% 500V 通孔安装 20.1mm*7.9mm*22.4mm
供应商型号: N-CD30FD752JO3F
供应商: 云汉优选
标准整包数: 1

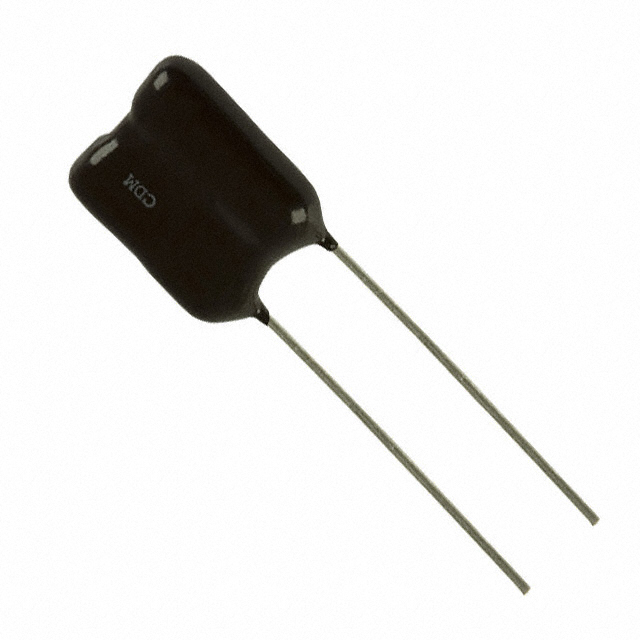

CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CD30FD752JO3F

CD30FD752JO3F概述

    # 高品质标准片式云母电容器技术手册

    产品简介


    基本介绍
    标准片式云母电容器(Mica Capacitors, Standard Dipped)是电子行业中广泛应用的高性能元件,具有卓越的稳定性和可靠性。这种电容器以耐高温、高精度和出色的温度稳定性著称,特别适合需要严格控制电容值的电路设计。其型号包括CD10、D10、CD15、CD19、CD30、CD42、CDV19和CDV30,广泛应用于时间控制、滤波、高频振荡和射频通信等领域。
    主要功能
    - 稳定电容值:在广泛的温度范围内表现出极高的稳定性。
    - 高电压耐受性:提供从100Vdc到2500Vdc的额定电压等级。
    - 优异性能:具备出色的高频响应能力和低损耗特性。
    - 长寿命:适用于严苛的工作环境,具备非燃烧特性。
    应用领域
    - 信号处理:用于滤波、调谐和匹配。
    - 工业控制:时间延迟、脉冲整形和稳压电路。
    - 高温应用:如航空航天、汽车工业和医疗设备。
    - 通信设备:高频率信号的传输与接收。

    技术参数


    以下为部分型号的技术规格概览:
    | 容量范围 (pF) | 额定电压 (Vdc) | 尺寸(单位:英寸/毫米) |
    |
    | 1-91,000 | 100-2500 | L=0.36-0.77 in / 9.1-19.6 mm |
    其他关键指标
    - 容差:±1/2 pF (D), ±1 pF (C), ±1/2% (E), ±1% (F), ±2% (G), ±5% (J)
    - 工作温度范围:-55°C 至 +125°C 或 -55°C 至 +150°C(视具体型号而定)
    - 测试击穿电压:2倍额定电压
    - 材料特性:环氧树脂外壳,镀镍铜终端,100%锡镀层
    - 符合标准:RoHS合规,EIA RS153B规范

    产品特点和优势


    特点概述
    - 高精度与稳定性:能够承受极端温度变化,保持精准的电容值。
    - 多样化的尺寸与容量:支持从1 pF到91,000 pF的不同需求。
    - 环保友好:RoHS合规,保证无害化生产。
    - 耐久性强:非易燃性材料,满足IEC 695-2-2标准。
    优势分析
    - 广泛适用性:覆盖多个电压和容量范围,适应不同电路需求。
    - 高效能:卓越的高频性能,确保电路长时间运行的稳定性和可靠性。
    - 耐用性:可选P级(+150°C)版本,尤其适用于恶劣环境。

    应用案例和使用建议


    典型应用
    1. 无线通信:用于射频滤波器,保障信号完整性。
    2. 工业控制:时间延迟电路中作为精准计时元件。
    3. 汽车电子:高温环境下仍能可靠运行。
    使用建议
    - 环境适应性:根据具体应用场景选择适合的工作温度范围(-55°C至+150°C)。
    - 兼容性考虑:确保与电路板设计一致,避免焊锡短路问题。
    - 测试验证:对于高功率应用需确认脉冲耐受能力(≥100,000 V/µs dV/dt)。

    兼容性和支持


    兼容性
    - 与主流电路板设计高度兼容,支持多种封装形式。
    - 可与多种芯片及模块配合使用,形成完整的系统解决方案。
    厂商支持
    - 提供详尽的资料文档和技术支持服务。
    - 支持全球分销网络,方便采购与技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现焊锡不足 | 调整焊接温度,检查终端设计是否符合规范。 |
    | 温度超限时失效 | 确保选用P级(+150°C)版本电容器。 |
    | 长期运行稳定性下降 | 检查周围元器件是否过热,优化散热设计。 |

    总结和推荐


    综合评估
    标准片式云母电容器以其高精度、高稳定性和宽泛的应用范围成为众多高端电子项目的首选元件。其卓越的温度适应性和环保特性使其在工业、通信和航天领域具有不可替代的地位。
    推荐结论
    强烈推荐使用此系列电容器,特别是针对需要高稳定性和高可靠性的应用场景。无论是在消费类电子产品还是高端工业设备中,这种电容器都能提供可靠的性能支持。
    最终评分:9.5/10
    推荐指数:★★★★★

CD30FD752JO3F参数

参数
电容值 7.5nF
容差 ±5%
额定电压 500V
长*宽*高 20.1mm*7.9mm*22.4mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

CD30FD752JO3F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CD30FD752JO3F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CORNELL DUBILIER ELECTRONICS KNOWLES CD30FD752JO3F CD30FD752JO3F数据手册
