MC22FD102J-TF

产品分类: 云母电容
产品描述: 1nF ±5% 500V 2220 贴片安装 5.7mm*5mm*2mm
供应商型号: DMT-MC22FD102J-TF
供应商: 海外现货
标准整包数: 1000

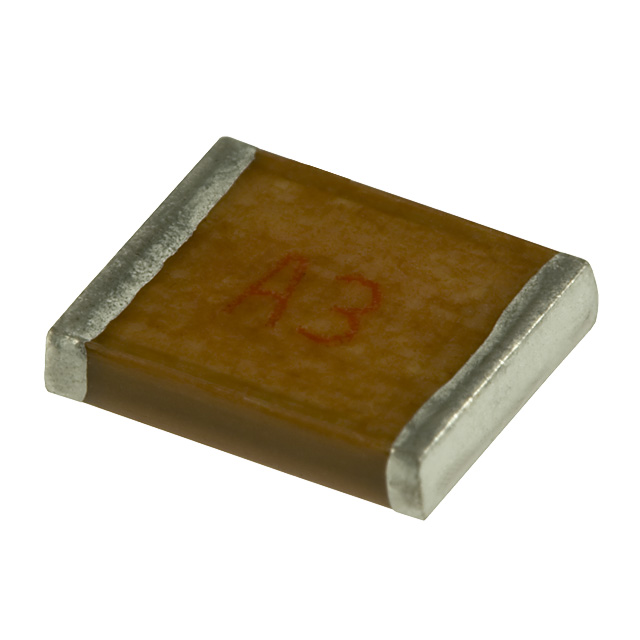

CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 MC22FD102J-TF

MC22FD102J-TF概述

    # MC 和 MCN 多层射频电容器技术手册

    产品简介


    MC 和 MCN 系列多层射频电容器是高性能电子元件,特别适合于高频和高功率需求的应用场景。这些电容器具有极高的品质因子(Q值),能够在超高频(UHF)和甚高频(VHF)范围内保持稳定的性能表现。其自然云母介电材料提供了优异的温度稳定性和高频下的低损耗特性,因此在许多关键应用中表现出色。
    主要功能
    - 高频率响应:适用于超高频及甚高频电路。
    - 高功率承载能力:能够处理高电流和快速电压变化(dv/dt)。
    - 耐久性强:具备良好的热稳定性、机械灵活性和弯曲测试通过能力。
    应用领域
    MC 和 MCN 系列电容器广泛应用于以下领域:
    - MRI(核磁共振成像)线圈与发电机
    - 射频仪器仪表
    - 功率放大器
    - 调谐LCR电路
    - CATV(有线电视)
    - 地面及飞行移动无线电
    - 激光系统
    - 软件定义频率跳频无线通信

    技术参数


    以下是该系列电容器的技术规格汇总表:
    | 参数名称 | 规格范围 |

    | 容量范围 | 0.5 pF 至 2,200 pF |
    | 额定电压 | 100 Vdc、500 Vdc、1,000 Vdc |
    | 温度范围 | -55°C 至 +125°C |
    | 容量公差 | ±0.1 pF 至 ±5% |
    | 外形尺寸 | 0805、1210、1812、2220 |
    关键性能指标
    - 极高的Q值:在超高频及甚高频下表现出色。
    - 热稳定性:符合严格的热循环测试标准。
    - 机械强度:通过超过2mm弯曲测试。

    产品特点和优势


    1. 高强度和灵活性:具备出色的抗裂纹能力,特别适合与FR4印刷电路板结合使用。
    2. 高Q值与低ESR设计:确保高频下的低损耗性能。
    3. 非磁性选项:针对MRI和其他需要非磁性材料的应用场景提供额外选择。
    4. 高可靠性:满足严格的工业标准,如振动、热冲击、湿度和焊接热阻测试。

    应用案例和使用建议


    应用案例
    1. MRI 设备:用于高精度磁场生成和检测。
    2. 激光系统:作为关键组件以维持稳定的能量输出。
    3. 无线通信:支持高速数据传输和低噪声操作。
    使用建议
    - 在高频应用中优先选择大容量电容器,如1,000 pF型号。
    - 确保正确匹配电容器的工作电压与电路要求,避免过压情况。
    - 使用时需注意高频信号路径的设计,以最大化电容器的效能。

    兼容性和支持


    - 兼容性:该产品与主流电路板和焊接工艺完全兼容。
    - 厂商支持:CDE Cornell Dubilier 提供详尽的技术文档、客户支持及售后保障服务。

    常见问题与解决方案


    1. 问题:电容器在高频下发热严重
    - 解决方法:检查电路布局,优化走线设计,减少寄生电感和电阻。
    2. 问题:电容器出现异常老化现象
    - 解决方法:确认工作环境是否超出规定温度范围,必要时调整散热措施。
    3. 问题:焊接过程中出现焊锡不足
    - 解决方法:使用合适的焊接温度曲线,确保充分润湿时间。

    总结和推荐


    综合评估
    MC 和 MCN 系列多层射频电容器以其卓越的性能、稳定的品质和广泛的适用性成为射频领域的优选解决方案。其高Q值、宽泛的工作温度范围及强大的机械强度使其成为高端电子设计的理想选择。
    推荐结论
    强烈推荐此系列产品用于对性能和可靠性要求极高的场合。无论是医疗设备、无线通信还是激光技术,MC 和 MCN 电容器都能提供无与伦比的支持。

MC22FD102J-TF参数

参数
电容值 1nF
容差 ±5%
额定电压 500V
长*宽*高 5.7mm*5mm*2mm
通用封装 2220
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MC22FD102J-TF厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

MC22FD102J-TF数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CORNELL DUBILIER ELECTRONICS KNOWLES MC22FD102J-TF MC22FD102J-TF数据手册

MC22FD102J-TF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 3.4704 ¥ 29.3249
库存: 5000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 29324.9
