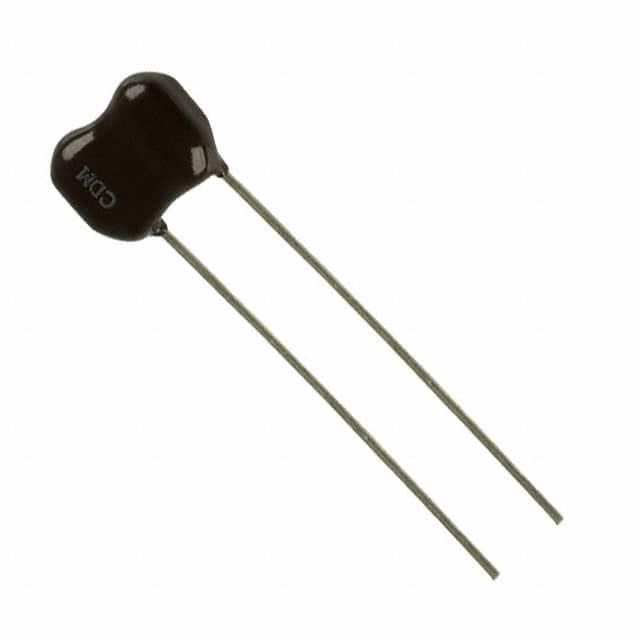

CD15ED240JO3

产品分类: 云母电容
产品描述: 24pF ±5% 500V 通孔安装 11.4mm*4.3mm*9.1mm
供应商型号: 338-2823-ND
供应商: Digi-Key
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CD15ED240JO3

CD15ED240JO3概述


    产品简介


    本产品为标准型浸渍银质电容器,属于Mica电容器的一种,主要包括CD10、D10、CD15、CD19、CD30、CD42、CDV19、CDV30等多种型号。这些电容器主要用于定时和高精度要求的应用场景,如通信设备、医疗仪器和精密仪表等。Mica电容器因其卓越的稳定性和宽温度范围内的可靠性而备受青睐,是电子电路设计中不可或缺的关键元件。

    技术参数


    尺寸规格
    - 长度(L):0.36至0.78英寸(9.1至19.8毫米)
    - 宽度(H):0.17至0.50英寸(4.3至12.7毫米)
    - 高度(T):0.141至0.438英寸(3.6至11.1毫米)
    - 直径(d):0.016至0.040英寸(0.4至1.0毫米)
    电气特性
    - 电容范围:1皮法至91,000皮法(pF)
    - 电压等级:100伏直流至2500伏直流(Vdc)
    - 温度范围:–55 ºC至+150 ºC(P型)
    - 脉冲能力:最小100,000 V/µs dV/dt
    - 额定电压测试:200%的额定电压
    - 容差:±1/2 pF(D),±1 pF(C),±1/2%(E),±1%(F),±2%(G),±5%(J)
    其他规格
    - RoHS合规
    - 满足IEC 695-2-2标准
    - 可燃性分类:非易燃

    产品特点和优势


    - 高稳定性:采用Mica材料,确保在广泛的温度范围内具有极高的稳定性。
    - 高温度耐受性:可承受高达150 ºC的工作温度。
    - 可靠性:通过了严格的电压强度测试,确保可靠运行。
    - 小尺寸:符合EIA RS153B规范,体积小巧,便于集成。
    - 无铅包装:采用全锡镀层,符合环保要求。

    应用案例和使用建议


    应用案例
    - 通信设备:在高频信号处理系统中,Mica电容器可以提供稳定的频率响应。
    - 医疗仪器:在医疗成像和诊断设备中,其高精度和低漂移特性保证了测量的准确性。
    - 精密仪表:用于测量设备中的滤波和定时电路。
    使用建议
    - 散热管理:在高温环境下使用时,注意良好的散热措施,以确保电容器性能稳定。
    - 安装位置:尽量避免直接接触其他发热元件,以减少热效应对电容器的影响。
    - 脉冲应用:在脉冲负载下使用时,建议选择具有较高dv/dt值的型号,以提高使用寿命。

    兼容性和支持


    - 兼容性:标准DIP封装,适用于各种电路板设计。
    - 技术支持:制造商提供详细的技术文档和在线支持服务。

    常见问题与解决方案


    问题一:电容器出现容量变化大
    解决方案:检查周围环境温度,确保电容器在规定的温度范围内工作。如果环境温度过高,考虑增加散热措施。
    问题二:电容器在脉冲负载下表现不佳
    解决方案:选择具有较高dv/dt值的电容器型号,并确保良好的散热条件。
    问题三:电容器无法正常工作
    解决方案:确认电压等级和电容值匹配应用需求,检查焊接质量和电路连接。

    总结和推荐


    综上所述,这款标准型浸渍银质电容器凭借其卓越的稳定性和高可靠性,在多种应用场景中表现出色。无论是通信设备还是医疗仪器,它都是不可或缺的选择。尽管价格略高于一般电容器,但考虑到其在高精度和高稳定性上的优势,依然推荐使用。
    如果您正在寻找一个能在恶劣条件下保持稳定性能的电容器,那么这款产品将是您的理想选择。希望本文能为您提供有价值的参考信息。

CD15ED240JO3参数

参数
电容值 24pF
容差 ±5%
额定电压 500V
长*宽*高 11.4mm*4.3mm*9.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

CD15ED240JO3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CD15ED240JO3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CORNELL DUBILIER ELECTRONICS KNOWLES CD15ED240JO3 CD15ED240JO3数据手册

CD15ED240JO3封装设计

查看详情并下载
Symbol
Footprint
3D Model
