首页  >  产品百科  >  CD15FD391GO3

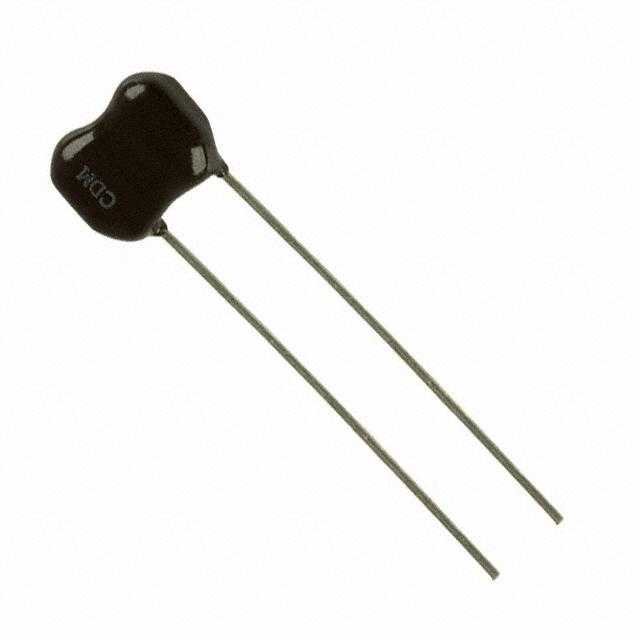

CD15FD391GO3

产品分类: 云母电容
产品描述: 390pF ±2% 500V 通孔安装 11.9mm*5.3mm*9.9mm
供应商型号: CD15FD391GO3-ND
供应商: Digi-Key
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CD15FD391GO3

CD15FD391GO3概述

    高质量文章:电子元器件——标准浸渍型云母电容器

    1. 产品简介


    标准浸渍型云母电容器是一种广泛应用于电子工程领域的高性能电容器,具有卓越的稳定性和精确度。该系列电容器以其出色的电容值精度、高耐压能力和宽广的工作温度范围闻名。主要型号包括CD10、CD15、CD19、CD30、CD42、CDV19和CDV30等。这些电容器广泛用于时间控制、精密仪器、通信系统和各种工业电子设备中。
    这类产品特别适用于需要高稳定性、高耐压和高温操作的应用场景,例如军用设备、航空航天和医疗仪器。云母作为其核心材料,提供了一种高介电常数且极其稳定的绝缘介质,使该产品成为精准电容值需求的理想选择。

    2. 技术参数


    以下是部分关键参数和技术规格:
    | 参数名称 | 范围 | 备注 |
    |
    | 电容值 | 1 pF 至 91,000 pF | 高精度,支持多种规格 |
    | 电压等级 | 100 Vdc 至 2500 Vdc | 满足不同电路设计需求 |
    | 温度范围 | -55°C 至 +150°C | 特殊型号支持最高 +150°C |
    | 精度范围 | ±0.5 pF (D),±1% (F) 等 | 提供多种容差等级 |
    | 外形尺寸 | 符合 EIA RS153B 标准 | 稳定的机械设计 |
    | 浪涌能力 | ≥100,000 V/µs dV/dt | 极高的瞬态响应能力 |
    此外,该系列电容器符合 RoHS 标准,同时具备非易燃性,并提供高可靠性测试,满足国际安全规范 IEC 695-2-2 的要求。

    3. 产品特点和优势


    - 高稳定性:得益于云母材料的卓越性能,电容值在整个工作温度范围内几乎不受影响,适合对精度要求极高的场合。
    - 超高温适应性:支持高达 +150°C 的工作温度,可在极端环境中长期可靠运行。
    - 机械坚固性:符合 EIA 标准的设计确保了高度一致的物理结构,减少了焊接过程中出现的短路风险。
    - 快速响应能力:能够承受高瞬变率,如 >100,000 V/µs 的 dV/dt 冲击波。
    - 环保合规:通过 RoHS 认证,不含铅或其他有害物质,绿色可持续。

    4. 应用案例和使用建议


    应用场景:
    - 时间敏感设备:定时器、石英振荡器和精密时钟电路。
    - 医疗设备:心电图仪(ECG)、监护仪等,要求高精度和稳定性的设备。
    - 航空电子设备:雷达系统、导航装置及飞行控制系统。
    - 工业控制:高压电源、工业信号放大器等。
    使用建议:
    - 在高湿度或强振动环境下使用时,需加装适当的防潮保护措施。
    - 定期检查连接点,防止因长时间高温老化导致接触不良。
    - 对于特殊电压和电流要求,建议定制化解决方案以实现最佳匹配。

    5. 兼容性和支持


    该系列产品采用统一的标准封装设计,可直接替换同类其他品牌产品,简化供应链管理。厂商提供详尽的技术支持服务,包括选型指导、生产定制和故障排除,确保客户获得最理想的产品体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现焊接溢出 | 确保焊锡量适中,避免过热 |
    | 电容器表面裂纹 | 检查安装环境,避免机械应力损伤 |
    | 工作温度超出规定范围 | 使用耐温版本型号,确保正确安装位置 |

    7. 总结和推荐


    综上所述,标准浸渍型云母电容器凭借其高精度、高稳定性和广泛应用的适应性,成为电子工程领域的首选产品之一。它尤其适合时间敏感、高精度和高温环境下的复杂应用。对于任何需要高品质电容器的设计工程师而言,这种产品都值得优先考虑。
    推荐指数:⭐️⭐️⭐️⭐️⭐️(5星)
    如果您的项目涉及上述应用场景并需要高可靠性的电容组件,我们强烈推荐您选用该系列产品。

CD15FD391GO3参数

参数
电容值 390pF
容差 ±2%
额定电压 500V
长*宽*高 11.9mm*5.3mm*9.9mm
安装方式 通孔安装
零件状态 在售

CD15FD391GO3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

CD15FD391GO3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 云母电容 CORNELL DUBILIER ELECTRONICS KNOWLES CD15FD391GO3 CD15FD391GO3数据手册

CD15FD391GO3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.3484 ¥ 70.544
10+ $ 5.9717 ¥ 49.4903
100+ $ 4.6971 ¥ 38.9269
500+ $ 4.0991 ¥ 33.9713
1000+ $ 3.8946 ¥ 32.2761
2500+ $ 3.6632 ¥ 30.3591
库存: 78
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 70.54
