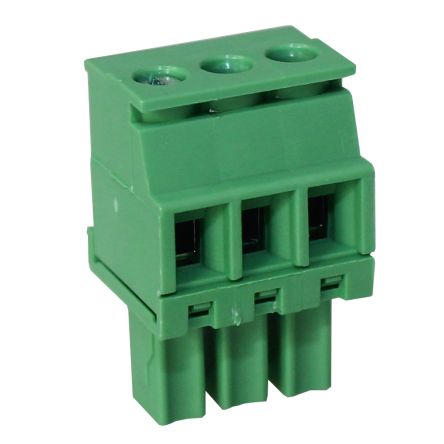

CTBP92VE/3R

产品分类: 接线板-专用
厂牌: CAMDENBOSS
产品描述: Conn Terminal Block F 3 POS 3.81mm Screw ST Cable Mount 8A
供应商型号: 10B-2527640-4
供应商: 国内现货
标准整包数: 1
CAMDENBOSS 接线板-专用 CTBP92VE/3R

CTBP92VE/3R概述

    # CamdenBoss CamBlock Plus 3.81mm Pitch Pluggable Rising Clamp Terminal Blocks

    产品简介


    CamdenBoss 的 CamBlock Plus 是一种用于印刷电路板(PCB)的终端块组件。这款终端块采用3.81毫米间距设计,支持2到12极连接。产品包含多种不同极数选项,适用于各种电气连接需求。CamBlock Plus 终端块具有独特的插拔式结构,结合了防焊液和导向针对准功能,使得安装和拆卸操作变得极为简便。此外,该系列还具备封闭式的头部设计,并提供水平和垂直方向的插座选择,确保了其在多种应用场景中的灵活性和可靠性。
    应用领域
    - 工业自动化设备
    - 通信设备
    - 汽车电子
    - 测试和测量设备

    技术参数


    基本规格
    - 型号:CTBP92HE、CTBP92VE/S、CTBP92VE/R
    - 额定值:UL=8A/300V,VDE=10A/250V
    - 绝缘电阻:≥500MΩ/500V
    - 耐压:AC 2000V/1分钟
    - 接触电阻:≤20mΩ
    - 工作温度范围:-40°C 至 105°C
    - 阻燃等级:UL94-V0 燃烧等级的PA66材质
    - 电缆适用范围:1.0mm² (28-16AWG) 固态和绞线电缆
    - 接线方式:专业级上升式夹紧终端
    - 锁定方式:带帽螺钉
    - 尺寸:长度根据极数变化
    物理规格
    - 极数:2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12
    - 长度:根据极数分别为 8.4mm、12.2mm、16mm、19.8mm、23.7mm、27.5mm、31.3mm、35.1mm、38.9mm、42.7mm、46.5mm
    安装规格
    - 螺丝扭矩:0.2Nm
    - 推荐PCB孔径大小:ø1.4mm

    产品特点和优势


    1. 专业级上升式夹紧终端:确保稳固可靠的连接,防止松动和故障。
    2. 防焊液设计:有效阻止焊接过程中焊锡流动,提高安装质量和稳定性。
    3. 多种安装方向:提供水平和垂直插座样式,满足不同的应用需求。
    4. 抗腐蚀性材料:采用镍和锌镀层保护金属部件,延长使用寿命。
    5. 高绝缘性能:拥有出色的绝缘和耐电压性能,保障安全可靠的操作环境。
    6. 宽工作温度范围:适用于严苛的工作环境,如高温或低温条件。

    应用案例和使用建议


    应用场景
    - 在工业自动化控制系统中,这些终端块被广泛应用于各种模块之间的连接,尤其是在需要快速连接和断开的场合。
    - 在汽车电子系统中,它们能够确保传感器和控制单元之间信号传输的安全和稳定。
    使用建议
    - 在使用这些终端块时,应确保所有连接点都紧固良好以避免松动,特别是在振动频繁的应用环境中。
    - 应定期检查这些连接器,确保其在长期使用后仍保持良好的接触状态。

    兼容性和支持


    CamBlock Plus 系列产品具备广泛的兼容性,可以轻松与其他标准电气元件配合使用。制造商提供了详尽的技术支持和售后保障服务,用户可以通过官网或客服热线获取更多信息和技术指导。

    常见问题与解决方案


    问题1:如何正确安装这些终端块?
    解决方案:按照产品说明书中的步骤进行安装,首先将终端块固定在PCB上,然后按正确的顺序插入对应的插头。务必使用适当的工具确保螺钉完全锁紧。
    问题2:长时间使用后接触电阻增加怎么办?
    解决方案:如果发现接触电阻有所增加,建议清洁终端块和相关插头的连接部位,去除氧化物或灰尘。必要时,重新涂抹导电润滑脂以恢复其原有的导电性能。

    总结和推荐


    总体来看,CamBlock Plus 系列产品的各项技术指标均表现出色,尤其在电气特性和工作温度方面具有显著优势。对于追求高品质、高可靠性的应用场合而言,该系列产品无疑是一个理想的选择。因此,我强烈推荐使用CamdenBoss的CamBlock Plus系列终端块产品,无论是从性能还是性价比的角度考虑,都是一个值得信赖的解决方案。

CTBP92VE/3R参数

参数
长*宽*高 10.4mm(高度)
安装方式 导线安装

CTBP92VE/3R厂商介绍

CamdenBoss(卡姆登博斯)是一家提供工业自动化和过程控制解决方案的公司。它专注于生产和供应各种工业阀门、执行器和相关配件,以满足不同行业的需求。

主营产品分类:
1. 阀门:包括球阀、蝶阀、闸阀、止回阀等,用于控制流体的流动。
2. 执行器:包括电动执行器、气动执行器和液动执行器,用于远程控制阀门的开启和关闭。
3. 控制系统:提供自动化控制系统,以实现精确的过程控制。
4. 配件:包括各种阀门和执行器的配件,如密封件、定位器、限位开关等。

应用领域:
CamdenBoss的产品广泛应用于石油和天然气、化工、电力、水处理、食品和饮料、制药等行业。

CamdenBoss的优势:
1. 产品质量:提供高质量的工业阀门和执行器,确保可靠性和耐用性。
2. 定制解决方案:根据客户需求提供定制化的产品和服务。
3. 技术支持:提供专业的技术支持和售后服务,帮助客户解决技术问题。
4. 快速响应:快速响应客户需求,缩短交货时间。
5. 价格竞争力:提供具有竞争力的价格,帮助客户降低成本。

CTBP92VE/3R数据手册

厂牌 PDF简要描述 下载
CAMDENBOSS 接线板-专用 CAMDENBOSS CTBP92VE/3R CTBP92VE/3R数据手册

CTBP92VE/3R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.2355
100+ ¥ 8.0049
155+ ¥ 7.6847
500+ ¥ 6.5511
1000+ ¥ 6.4079
2500+ ¥ 6.1812
库存: 131
起订量: 25 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.23
