929700-11-35

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 35pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929700-11-35
供应商: 国内现货
标准整包数: 1

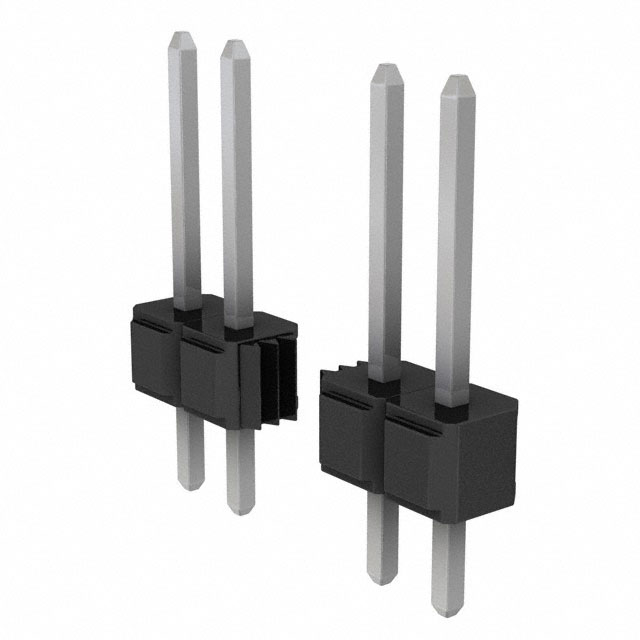

3M 矩形连接器 - 针座 - 公插针 929700-11-35

929700-11-35概述

    3M™ Pin Strip Header 单行及双行直角与直插式焊接引脚 929 系列

    产品简介


    3M™ Pin Strip Header 是一种适用于电子设备连接的高性能单行和双行引脚排插件。该系列产品提供 .100” 和 .235”/.318” 的接触长度选项,并支持直角和直插式焊接尾部设计。这类电子元器件主要应用于电子制造、电信、计算机以及汽车电子等领域,可广泛用于各种电路板之间的信号传输和电源连接。

    技术参数


    - 绝缘材料: 玻璃填充聚对苯二甲酸乙二醇酯(PBT)或高温度(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层选项: 金、无光泽锡或铅锡合金
    - 电流承载能力: 2.5 A
    - 绝缘电阻: 大于 5×10^9 欧姆(500 VDC)
    - 耐压: 海拔高度下 1500 VRMS
    - 温度范围: -40°C 至 +105°C
    - 加工温度: PCT 部分仅支持 260°C(J-STD-020C 标准)
    - 湿敏度等级: J-STD-020C 标准下的第 1 级(PCT 部分)

    产品特点和优势


    1. 可堆叠设计: 支持多层级叠,便于布线管理。
    2. 多种镀层选择: 用户可根据需求选择金、无光泽锡或铅锡合金,提高耐用性和防腐蚀性。
    3. 高耐热性: 使用高温度塑料,支持波峰焊或红外焊接工艺。
    4. 焊接支脚设计: 设计有焊接支架,适用于波峰焊接工艺。
    5. 板针固定功能: 可选的板针固定功能提高了可靠性。
    6. 化学合规性: 符合欧盟和中国RoHS指令的要求。

    应用案例和使用建议


    - 计算机主板连接: 适用于各类计算机主板,确保可靠的数据传输和电源供应。
    - 汽车电子系统: 可用于发动机控制单元(ECU)等汽车电子系统的连接。
    - 电信设备: 为电信设备内部各模块之间提供稳定的信号传输路径。
    使用建议:
    - 确保安装时接触点干净,避免污染导致接触不良。
    - 在进行波峰焊接时,使用合适的焊接支架以防止焊接过程中移位。
    - 依据需要选择适当的镀层选项,以延长使用寿命。

    兼容性和支持


    - 兼容性: 可与多种 PCB 板和电子设备配套使用,易于集成到现有系统中。
    - 支持: 3M 提供详细的技术文档和售后服务支持,以帮助客户顺利使用和维护该产品。

    常见问题与解决方案


    1. 焊接不良:确保焊接温度和时间符合标准,使用合适的焊接支架。
    2. 腐蚀问题:选用合适的镀层选项,如金或无光泽锡镀层,避免长期暴露在恶劣环境中。
    3. 连接不稳定:确保安装前检查接触点的清洁度和牢固性,必要时使用板针固定功能。

    总结和推荐


    3M™ Pin Strip Header 以其高可靠性、多样化的镀层选择和广泛的应用范围,成为电子设备连接领域的理想选择。尽管初始成本可能较高,但其出色的性能和长久的使用寿命使其在许多关键应用中成为经济实惠的选择。我们强烈推荐该产品用于需要稳定连接和高度可靠性的应用场景。

929700-11-35参数

参数
排数 1
触头镀层厚度 - 配接 2.54μm
颜色 黑色
触头镀层 - 配接 锡铅
额定电流 2.5A
防护等级 -
针脚数 35pin
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929700-11-35厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929700-11-35数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929700-11-35 929700-11-35数据手册

929700-11-35封装设计

查看详情并下载
Symbol
Footprint
3D Model
