0015916063

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 6pin 3A 760nm 金 黑色 贴片安装 7.62mm(长度)*6.99mm(高度)
供应商型号: 0015916063-ND
供应商: Digi-Key
标准整包数: 3000

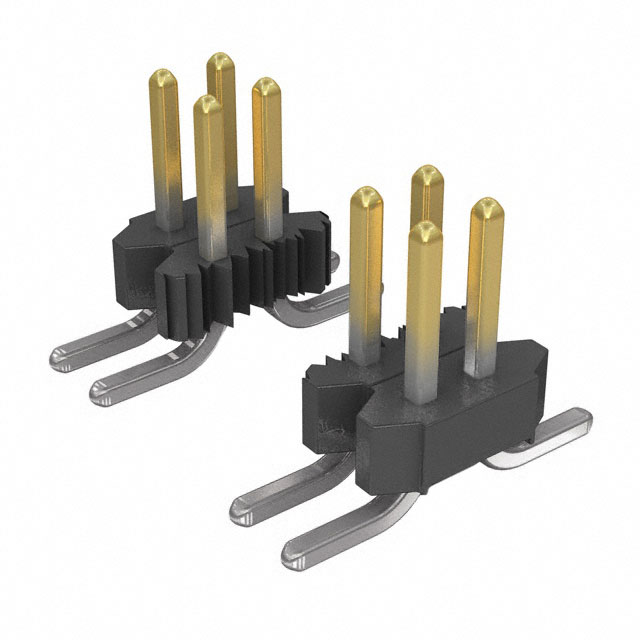

MOLEX 矩形连接器 - 针座 - 公插针 0015916063

0015916063概述


    产品简介


    本产品为C-Grid™系列中的71308型低轮廓垂直表面贴装插座(Headers)。此系列产品设计用于在电路板上实现高效可靠的连接。它采用鸥翼式设计,适用于表面贴装技术(SMT),并且具有高密度插针布局(0.100英寸网格间距)。主要应用领域包括计算机、通信设备、工业自动化、消费电子等领域,广泛用于各种需要高可靠性的连接场景。

    技术参数


    - 产品名称及系列编号:C-Grid™ 71308
    - 电路尺寸:4至100个电路
    - 材料:玻璃填充液晶聚合物(LCP)
    - UL认证号:E29179
    - CSA认证号:LR19980
    - 电压等级:最大250伏直流
    - 电流等级:最大3.0安培(直流)
    - 温度范围:
    - 加工温度:无铅锡膏最高245°C,选择金镀层最高260°C
    - 工作温度:-40°C至+120°C
    - 绝缘电阻:大于1000兆欧
    - 耐电压:海平面以上大于600伏
    - 温升:额定电流下最大30°C
    - 插入力:每根插针平均插入力8.0磅(直径0.062英寸孔径)
    - 保持力:每根插针平均保持力4.0磅(直径0.062英寸孔径)

    产品特点和优势


    C-Grid™ 71308插座具有以下显著特点和优势:
    - 高可靠性:通过严格的测试验证,确保在恶劣环境下仍能稳定运行。
    - 高密度设计:采用0.100英寸网格间距,满足高密度布线需求。
    - 低轮廓设计:低轮廓结构使其在空间受限的应用场合中表现出色。
    - 多功能性:可选配插销,增强了产品的组装和焊接过程中的稳固性。
    - 广泛的认证:通过UL和CSA安全认证,确保产品质量和安全性。

    应用案例和使用建议


    应用案例
    C-Grid™ 71308插座广泛应用于需要高可靠性的连接场景,如:
    - 计算机主板的接口连接
    - 通信设备的信号传输
    - 工业自动化系统的传感器连接
    使用建议
    - 在组装过程中,建议使用带有真空吸嘴的自动贴片机进行精确贴装,以保证产品的准确性和一致性。
    - 焊接时请遵循指定的再流焊曲线,确保插头和电路板之间的牢固连接。
    - 若应用环境可能遇到极端温度变化,应选用具备良好热冲击和化学稳定性特性的镀层材料。

    兼容性和支持


    - C-Grid™ 71308插座支持多种封装形式,包括散装、管装和卷带包装,可根据不同应用场景进行选择。
    - 供应商提供详尽的技术文档和支持服务,包括安装指南、电气特性说明等资料,方便客户进行使用和维护。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头无法完全插入电路板 | 检查插针是否变形或插孔是否有异物 |
    | 插头焊点出现裂缝 | 确保焊接过程符合规定的再流焊曲线 |
    | 插座内部绝缘不良 | 检查插座是否有物理损伤或未按要求处理 |

    总结和推荐


    C-Grid™ 71308插座凭借其高可靠性、高密度设计以及良好的环境适应性,在多个关键应用领域表现出色。结合供应商提供的优质技术支持和服务,使得这一产品成为电子设备制造商的首选。我们强烈推荐在需要高可靠性的连接场景中使用此产品。

0015916063参数

参数
防护等级 -
颜色 黑色
类型 Breakaway,Header,Push-Pull
针脚数 6pin
触头镀层厚度 - 配接 760nm
排数 2
额定电流 3A
间距-配接 2.54mm
触头镀层 - 配接
长*宽*高 7.62mm(长度)*6.99mm(高度)
安装方式 贴片安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 卷带包装

0015916063厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0015916063数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0015916063 0015916063数据手册

0015916063封装设计

查看详情并下载
Symbol
Footprint
3D Model
