0015911164

厂牌: MOLEX

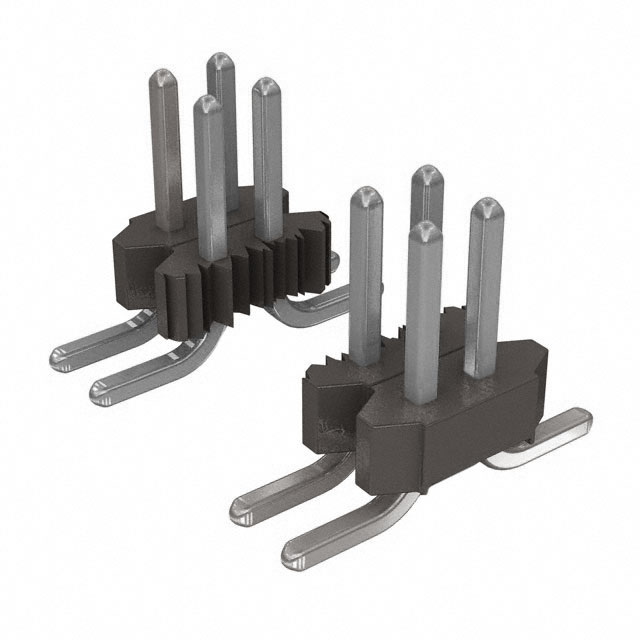

产品描述: Breakaway,Header,Push-Pull 2.54mm 2 16pin 3A 3.81μm 锡 黑色 贴片安装 20.32mm(长度)*5.08mm(高度)
供应商型号: 0015911164-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 0015911164

0015911164概述

    C-Grid® .100" Grid Vertical Dual Row Surface Mount Headers



    1. 产品简介



    C-Grid® .100" Grid 垂直双排表面贴装接头是专为现代电子产品设计的低剖面垂直表面贴装连接器。这种接头利用鸥翼式设计实现表面安装,适用于多种高可靠性电子设备,如通信系统、工业自动化设备及消费电子等领域。


    2. 技术参数



    以下是C-Grid® .100" Grid垂直双排表面贴装接头的技术参数:

    | 参数 | 规格 |
    |------------------|----------------------------|
    | 额定电压 | 250V DC |
    | 额定电流 | 3.0A (DC)最大 |
    | 加工温度 | 锡镀层:最高245°C
    选金镀层:最高260°C |
    | 工作温度范围 | -40°C至+120°C |
    | 爬锡时间 | 5 ± 0.5秒 |
    | 爬锡温度 | 245 ± 5°C |
    | 接触电阻 | 小于10毫欧 |
    | 绝缘电阻 | 大于1000MΩ |
    | 耐电压 | 大于600V(海平面) |
    | 热冲击循环 | -40°C至105°C,10次循环 |


    3. 产品特点和优势



    C-Grid® .100" Grid垂直双排表面贴装接头具有以下独特功能和优势:

    - 低剖面设计:占用更少的空间,特别适合高密度组装。
    - 鸥翼式引脚:提供更好的焊接效果和稳定性。
    - 集成定位销:可选的两种长度定位销有助于装配和保持焊锡过程中的稳定。
    - 优异的机械和电气性能:耐高低温、良好的绝缘和接触性能。
    - 多样化包装选择:可选管式、卷带式和散装包装,满足不同应用场景需求。


    4. 应用案例和使用建议



    C-Grid® .100" Grid垂直双排表面贴装接头广泛应用于通信模块、工业控制系统、汽车电子、医疗设备等领域。在这些应用中,用户需要注意以下几个方面以确保最佳性能:

    - 散热管理:由于工作时会产生一定的热量,设计中需要考虑适当的散热措施。
    - 焊接条件:严格遵循规定的回流焊曲线进行焊接,避免温度过快上升导致的材料损坏。
    - 组装顺序:建议先焊接小元件,再焊接大元件,避免较大的热应力对其他元件造成影响。


    5. 兼容性和支持



    C-Grid® .100" Grid垂直双排表面贴装接头与标准的表面贴装生产线兼容,可以方便地集成到现有的生产流程中。同时,制造商提供了详细的技术文档和售后服务支持,包括包装规范、销售图纸等文档,确保客户能够轻松获取所需信息并解决问题。


    6. 常见问题与解决方案



    在实际使用过程中,用户可能会遇到一些常见的问题,以下是一些可能的解决方案:

    - 问题1:焊接后出现虚焊
    - 解决方法:检查焊接工艺是否符合规范,特别是焊锡温度和时间控制。必要时调整焊接参数。

    - 问题2:引脚位置偏移
    - 解决方法:确认PCB孔径大小与引脚直径匹配,并且焊盘设计合理。建议重新调整定位销的位置。


    7. 总结和推荐



    综上所述,C-Grid® .100" Grid垂直双排表面贴装接头凭借其紧凑的设计、卓越的电气和机械性能,在高密度表面贴装应用中表现出色。对于需要高可靠性的工业和消费电子产品制造商而言,它是一个非常理想的选择。我们强烈推荐使用C-Grid® .100" Grid垂直双排表面贴装接头,以提升产品性能和制造效率。

0015911164参数

参数
间距-配接 2.54mm
针脚数 16pin
类型 Breakaway,Header,Push-Pull
额定电流 3A
触头镀层厚度 - 配接 3.81μm
防护等级 -
排数 2
颜色 黑色
触头镀层 - 配接
长*宽*高 20.32mm(长度)*5.08mm(高度)
安装方式 贴片安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 管装
