首页  >  产品百科  >  0015800325

0015800325

厂牌: MOLEX
产品描述: Detent Lock,Header 2.54mm 2 32pin 2.5A 760nm 金 黑色 通孔安装 43.49mm(长度)
供应商型号: 0015800325-ND
供应商: Digi-Key
标准整包数: 1

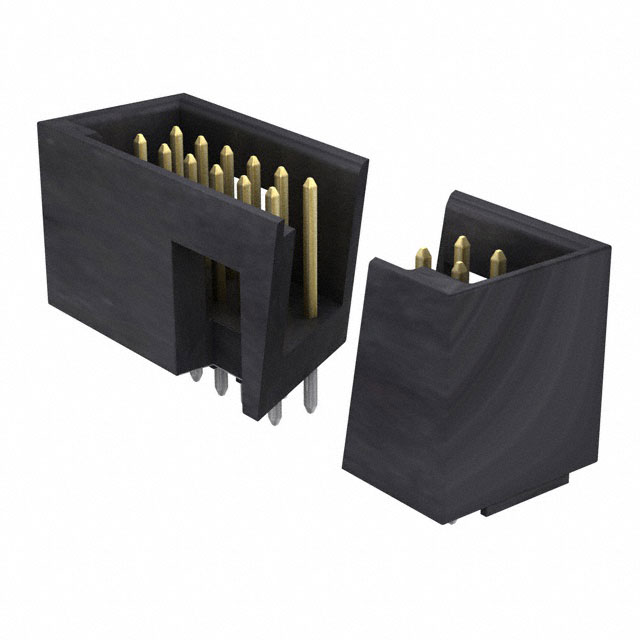

MOLEX 矩形连接器 - 针座 - 公插针 0015800325

0015800325概述


    产品简介


    本产品为四侧包封式高温(2.54 mm).100网格连接器,配备了0.64 mm的引脚。此类连接器广泛应用于各类电路板的设计和组装中,尤其是在需要高温度稳定性的应用场景。它们具有广泛的电路尺寸选择,涵盖从6到56通道不等。该产品不仅适用于电子制造业的标准需求,还满足了高端应用对可靠性和精度的要求。

    技术参数


    - 尺寸与布局
    - A尺寸: 范围从3.81 mm到96.52 mm。
    - B尺寸: 2.54 mm ± 0.08 mm。
    - L尺寸: 2.54 mm ± 0.08 mm。
    - M尺寸: 1.14 mm(典型值)± 0.05 mm。
    - N尺寸: 12.70 mm ± 0.05 mm。

    - 电气特性
    - 引脚数量: 6至56个通道。
    - 引脚材料: 铜合金。
    - 引脚电镀: 最低15 μm锡,局部区域覆盖镍底层,最小30 μm金镀层。

    - 环境要求
    - 工作温度: 暂无具体说明,但产品是为高温应用设计。
    - 材料: 玻璃填充液态晶聚合物(LCP),颜色为黑色,阻燃等级为94V-0。

    - 其他特性
    - 引脚推力强度: 至少4磅。
    - 可焊性: 符合Molex公司的焊接标准SMES-152。
    - 包装: 请参阅图表。
    - 认证: 符合PS-70567的产品规范。

    产品特点和优势


    这款连接器提供了出色的机械稳定性、高耐温性能和卓越的电连接质量。由于其玻璃填充液态晶聚合物材料的选择,这些连接器可以承受高温条件,适合恶劣环境中的使用。铜合金引脚和精密的金/锡电镀工艺确保了长期可靠的电气性能,使其成为众多工业领域的理想选择。

    应用案例和使用建议


    - 应用案例: 此类连接器广泛应用于汽车电子、工业自动化、通信设备等领域,用于实现高性能的电气连接。
    - 使用建议:
    - 正确安装: 在安装过程中需确保连接器正确插入并锁定到位。
    - 热管理: 设计时应考虑散热问题,以避免高温对连接器的影响。
    - 检查焊接: 确保每个引脚都牢固焊接,避免虚焊。

    兼容性和支持


    - 兼容性: 该连接器与同型号的其它Molex组件兼容,适用于现有设计中的替换和升级。
    - 支持服务: 提供详细的技术文档和客户支持,包括安装指南、使用手册和技术咨询等服务。

    常见问题与解决方案


    - 问题1: 连接器安装后不稳定。
    - 解决方案: 确认所有螺丝和固定件都已紧固,并按照安装手册进行操作。
    - 问题2: 焊接后的连接松动。
    - 解决方案: 使用适当的焊接温度和时间,并确认每个引脚都进行了正确的焊接。
    - 问题3: 连接器失效。
    - 解决方案: 检查是否遵循了正确的使用和维护方法,必要时联系技术支持。

    总结和推荐


    综上所述,该四侧包封式高温连接器在高温稳定性和电气可靠性方面表现出色,能够满足多种工业应用的需求。无论是从技术参数还是使用体验来看,它都是市场上一款值得推荐的高品质产品。对于需要在苛刻环境下保持稳定电气连接的应用场景,该连接器无疑是最佳选择。强烈建议在相关项目中使用此产品,以确保系统稳定性和长期可靠性。

0015800325参数

参数
触头镀层厚度 - 配接 760nm
针脚数 32pin
防护等级 -
触头镀层 - 配接
排数 2
颜色 黑色
额定电流 2.5A
间距-配接 2.54mm
类型 Detent Lock,Header
长*宽*高 43.49mm(长度)
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 管装

0015800325厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0015800325数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0015800325 0015800325数据手册

0015800325封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1152+ $ 6.3664 ¥ 53.2785
库存: 0
起订量: 1152 增量: 1
交货地:
最小起订量为:1152
合计: ¥ 0
