0015916106

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 10pin 3A 760nm 金 黑色 贴片安装 12.7mm(长度)*5.08mm(高度)
供应商型号: 0015916106-ND
供应商: Digi-Key
标准整包数: 1

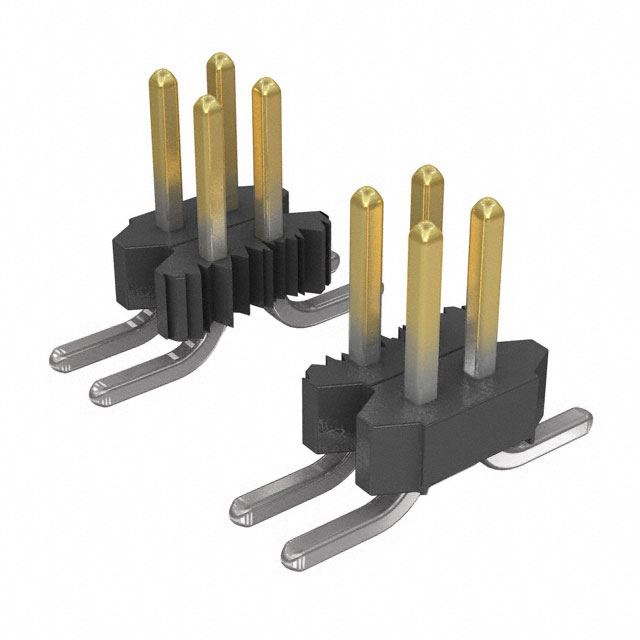

MOLEX 矩形连接器 - 针座 - 公插针 0015916106

0015916106概述


    产品简介


    产品名称: C-Grid™ .100"网格垂直双排表面贴装接头
    系列编号: 系列71308
    产品类型: 垂直双排表面贴装接头
    主要功能: C-Grid™系列71308提供一种低轮廓垂直表面贴装解决方案,适用于各种电路设计。它采用了鸥翼式设计以实现表面贴装,插针间距为0.100英寸(2.54毫米),插针长度可根据要求定制。
    应用领域: 这种接头广泛应用于消费电子、工业控制、医疗设备和通信设备等领域,特别是在需要紧凑布局和高可靠性的场合。

    技术参数


    | 参数 | 描述 |

    | 电压等级 | 250伏特直流(VDC) |
    | 电流等级 | 最大3.0安培(直流) |
    | 操作温度范围 | -40°C 至 +120°C |
    | 处理温度 | 锡镀层:最大245°C,间歇性
    选金镀层:最大260°C,间歇性 |
    | 引脚材料 | 铜镀金或锡 |
    | 引脚尺寸 | 0.025英寸(0.64毫米)方形 |
    | 机械要求 | 焊接时,插针插入力平均为每插针0.62英寸PCB孔8.0磅;焊后保持力平均为每插针4.0磅 |
    | 热冲击测试 | -40°C至105°C,10个周期,每个温度设置1小时 |
    | 化学耐受性 | 符合MIL-STD-202F方法215A标准 |
    | 包装方式 | 直管包装、卷带包装、散装包装 |

    产品特点和优势


    - 高可靠性:采用高性能材料制造,符合UL和CSA的安全认证,确保在各种极端条件下的稳定运行。
    - 灵活的设计:可选择不同长度的安装销,满足多样化的装配需求。
    - 便捷的表面贴装:鸥翼式设计简化了贴装过程,适合大规模自动化生产。
    - 广泛的适用性:支持不同的焊接工艺,如波峰焊和回流焊,适用性广。

    应用案例和使用建议


    应用案例
    C-Grid™ .100"网格垂直双排表面贴装接头在许多领域得到广泛应用,例如一个医疗设备制造商将其用于监控装置中的电路板连接,通过这些接头实现了紧凑而稳定的电路板堆叠。
    使用建议
    - 组装环境:由于焊接温度较高,建议在无尘、干燥的工作环境中进行组装。
    - 焊接过程:对于金镀层产品,应严格按照指定的回流焊温度曲线进行焊接,以保证接头的良好粘附。
    - 热管理:为防止温度过高导致的可靠性降低,在应用过程中应适当考虑散热措施。

    兼容性和支持


    - 兼容性:本产品可以与市面上大多数常见的PCB板兼容,且适用于波峰焊和回流焊两种焊接工艺。
    - 支持与维护:供应商提供了详细的销售文档和技术支持服务,涵盖包装规格、包装标识、以及焊接过程的技术细节。如果遇到任何问题,客户可通过官方渠道获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊现象 | 检查焊接温度曲线是否正确,确保温度稳定 |
    | 产品在热冲击测试中出现损坏 | 确认产品在使用前已通过所有必要的认证 |
    | 无法正常通电 | 检查引脚接触情况,确认是否有氧化或损坏 |

    总结和推荐


    总体评价: C-Grid™ .100"网格垂直双排表面贴装接头凭借其卓越的可靠性、灵活性和高性价比,在众多同类产品中脱颖而出。它不仅能够满足现代电子产品对紧凑设计的需求,同时还能保证出色的电气性能和物理耐用性。
    推荐使用: 基于上述特性,强烈推荐C-Grid™ .100"网格垂直双排表面贴装接头应用于对空间有限制但又要求高度可靠性的电子设备中,无论是原型开发还是批量生产都将是理想的选择。

0015916106参数

参数
间距-配接 2.54mm
颜色 黑色
触头镀层厚度 - 配接 760nm
额定电流 3A
排数 2
针脚数 10pin
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
防护等级 -
长*宽*高 12.7mm(长度)*5.08mm(高度)
安装方式 贴片安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 卷带包装
