0010897662

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 66pin 3A 380nm 金 黑色 通孔安装 83.82mm(长度)*5.08mm(高度)
供应商型号: WM50012-66-ND
供应商: Digi-Key
标准整包数: 1

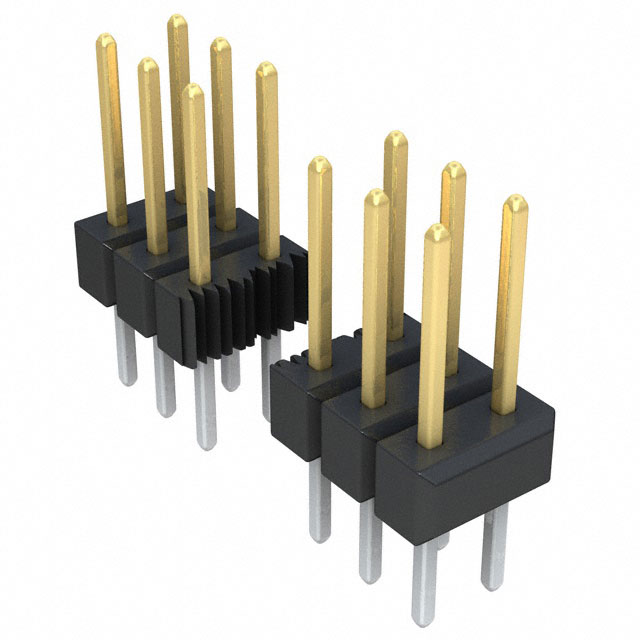

MOLEX 矩形连接器 - 针座 - 公插针 0010897662

0010897662概述


    产品简介




    该电子元器件为一款高温度兼容的双排引脚插座,适用于多种电子设备连接应用。主要特点包括铜合金引脚和玻璃填充液晶聚合物(LCP)制成的瓦片。其设计旨在满足高性能电子设备对稳定性和可靠性的严格要求。


    技术参数




    - 材料:
    - 引脚:铜合金
    - 瓦片:玻璃填充液晶聚合物(LCP),UL 94V-0等级,颜色为黑色
    - 表面处理:
    - 锡镀层:最小厚度为0.000150英寸(3.8微米)
    - 镍镀层:最小厚度为0.000050英寸(1.27微米)
    - 金镀层:选择区域最小厚度为0.00038英寸(0.00965微米)至0.00076英寸(0.0193微米)

    - 尺寸和公差:
    - 引脚直径:约0.025英寸(0.635毫米),±0.002英寸(±0.0508毫米)
    - 引脚长度:约0.100英寸(2.54毫米),±0.002英寸(±0.0508毫米)
    - 电气特性:
    - 插头抗推力:最小3磅(13.34牛顿)在任一方向
    - 焊接性能符合SMES-152标准
    - 包装信息:
    - 包装代码:PK-70873-0353


    产品特点和优势




    - 可靠性: 高温兼容材料确保产品在恶劣环境下仍能保持良好的稳定性和耐用性。
    - 焊接性能: 符合严格的焊接性能标准,确保长期使用的可靠性。
    - 多选择性: 不同厚度的镀层选择,以适应不同的应用场景和需求。
    - 环保: 符合RoHS和ELV指令,表明产品无铅,安全环保。


    应用案例和使用建议




    - 应用案例: 此类产品广泛应用于汽车电子系统、工业自动化设备及医疗电子设备中,尤其适合需要高温稳定性的场合。
    - 使用建议: 在组装过程中,应确保引脚的垂直度和平直度以保证插接效果。建议采用专门工具进行焊接,以确保焊点的均匀性和可靠性。


    兼容性和支持




    - 兼容性: 与多种电路板和其他元器件具有良好的兼容性,易于集成到现有系统中。
    - 支持: 提供详尽的技术文档和支持,帮助客户顺利完成产品选型、安装和调试。


    常见问题与解决方案




    1. Q: 产品外观有瑕疵怎么办?
    - A: 检查是否由运输过程造成,如是,则需更换新的产品。

    2. Q: 插拔时出现接触不良?
    - A: 确认引脚未弯曲或变形,重新焊接或检查是否符合焊接标准。

    3. Q: 产品焊接后表面有缺陷?
    - A: 检查焊接工艺是否符合标准,必要时请参阅制造商提供的焊接指南。


    总结和推荐




    总体来看,这款高温度兼容的双排引脚插座在电气性能、材料选择和生产工艺方面表现优异,非常适合应用于需要高温稳定性的各类电子产品中。经过对产品的全面评估,我们强烈推荐此产品给那些寻求高品质、高可靠性的电子元器件的客户。

0010897662参数

参数
针脚数 66pin
颜色 黑色
触头镀层 - 配接
排数 2
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
防护等级 -
额定电流 3A
触头镀层厚度 - 配接 380nm
长*宽*高 83.82mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 散装

0010897662厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0010897662数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0010897662 0010897662数据手册

0010897662封装设计

查看详情并下载
Symbol
Footprint
3D Model
