929834-01-04-RK

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 4pin 2.5A 5.08μm 锡 黑色 通孔安装
供应商型号: 3M156862-04-ND
供应商: Digi-Key
标准整包数: 1

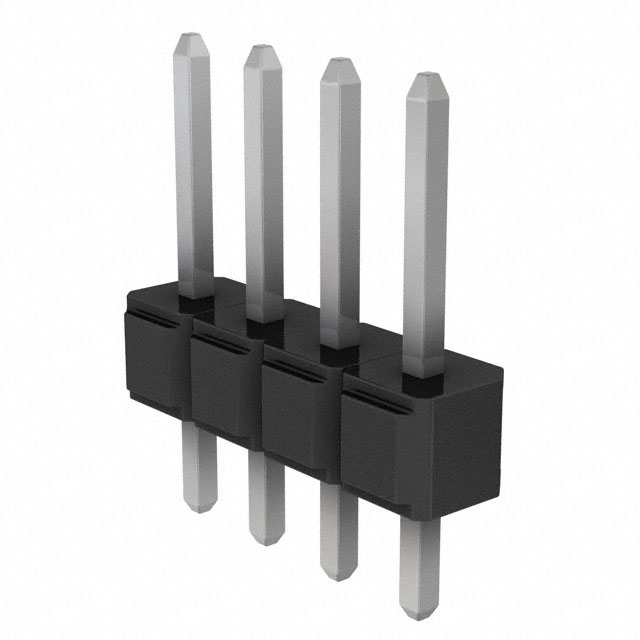

3M 矩形连接器 - 针座 - 公插针 929834-01-04-RK

929834-01-04-RK概述

    3M™ Pin Strip Header Single and Dual Row Technical Manual Overview

    1. 产品简介


    3M™ Pin Strip Header 单排和双排插针系列提供了一种高质量的电子连接解决方案,适用于各种工业和消费电子产品。这些连接器设计用于直角和水平安装,采用镀金、磨砂锡或锡铅合金等多种电镀选项。它们主要用于印刷电路板(PCB)之间的互连,广泛应用于通信设备、工业控制、医疗设备和消费电子等领域。

    2. 技术参数


    - 物理属性
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀层:底层50 µ” [1.27 µm]镍,焊接区和焊尾:可根据订购信息选择镀金、磨砂锡或锡铅合金
    - 电气属性
    - 电流容量:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐压:1500 VRMS @ 海平面
    - 环境属性
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:仅PCT部件260°C(符合J-STD-020C标准)
    - 潮湿敏感度等级:1级(符合J-STD-020C标准)

    3. 产品特点和优势


    - 可堆叠:允许多层插针堆叠使用
    - 多种电镀选项:提供镀金、磨砂锡和锡铅合金等多种电镀选项,以满足不同的应用场景需求
    - 高耐温塑料:使用高温塑料以适应波峰焊接或红外焊接工艺
    - 焊接脚支架:为波峰焊接提供了焊接脚支架
    - 引脚保持特性:可选的PCB引脚保持功能

    4. 应用案例和使用建议


    - 应用场景:这些连接器广泛应用于通信设备、工业控制、医疗设备和消费电子等领域。例如,在通信基站中,它们用于连接不同PCB之间的数据传输;在工业控制系统中,用于复杂设备内部各模块间的信号传输。
    - 使用建议:对于要求高可靠性的应用,建议选择镀金电镀,以获得更好的抗氧化性能。在安装过程中要注意确保孔位图案符合推荐尺寸,以避免接触不良或焊接不牢固的问题。

    5. 兼容性和支持


    - 兼容性:这些连接器可以与其他符合行业标准的电子元器件兼容,确保灵活的系统集成。
    - 支持信息:如果您需要任何技术支持或订购相关信息,可以通过访问3M官网或拨打技术支持热线800-225-5373获取帮助。

    6. 常见问题与解决方案


    - 问题一:插针安装后容易松动。
    - 解决方案:检查孔位尺寸是否准确,选择带有引脚保持特性的连接器以增强稳定性。
    - 问题二:连接器过热。
    - 解决方案:确保连接器周围有足够的散热空间,并遵循正确的安装和使用指南。

    7. 总结和推荐


    3M™ Pin Strip Header 单排和双排插针系列凭借其独特的功能和优良的电气特性,为各类应用提供了可靠的连接解决方案。在通信设备、工业控制、医疗设备和消费电子等领域中表现出色。推荐使用此系列产品以满足高性能和高可靠性要求的应用场景。

929834-01-04-RK参数

参数
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头镀层厚度 - 配接 5.08μm
触头镀层 - 配接
排数 1
针脚数 4pin
额定电流 2.5A
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

929834-01-04-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-01-04-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-01-04-RK 929834-01-04-RK数据手册

929834-01-04-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.621 ¥ 5.7723
10+ $ 0.5108 ¥ 4.7483
100+ $ 0.4056 ¥ 3.7338
500+ $ 0.3527 ¥ 3.2471
1000+ $ 0.291 ¥ 2.6788
5000+ $ 0.2557 ¥ 2.3541
10000+ $ 0.2381 ¥ 2.1918
库存: 6942
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.77
直接购买
加入购物车
