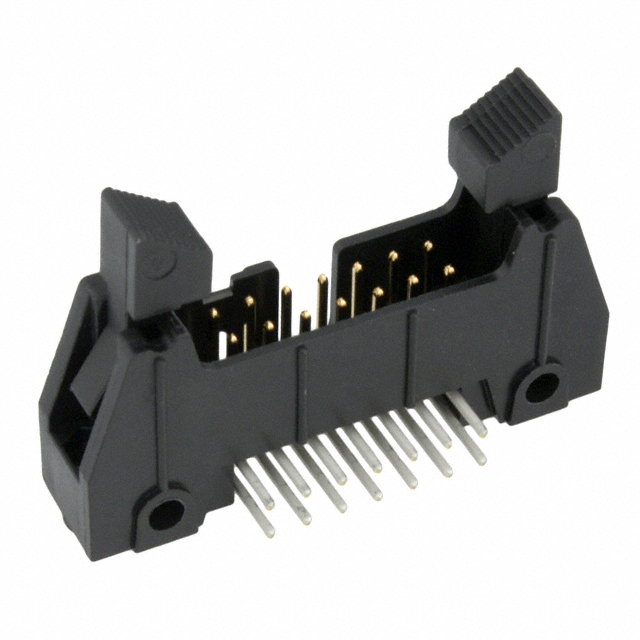

N3314-5202RB

厂牌: 3M
产品描述: 3M 2.54mm间距14p双排排针 板对板, 线对板连接器, 3000系列, 直角, 通孔安装
供应商型号: TU-N3314-5202RB
供应商: 海外现货
标准整包数: 35
3M 矩形连接器 - 针座 - 公插针 N3314-5202RB

N3314-5202RB概述

    3M 3000系列四壁头电子元器件技术手册

    产品简介


    3M公司生产的3000系列四壁头是一种多功能电子连接器,设计用于各种高可靠性应用场景。其核心特点包括军用级别的插销/弹出系统(带有3M的N3518极化键)和中心凸起极化功能。该系列连接器还提供了多种附加选项,如可选的插销/弹出装置、用于固定到电路板上的安装孔、极化支柱,以及高温绝缘体,适合无铅焊接操作。

    技术参数


    以下是该产品的一些关键技术规格:
    - 物理规格:
    - 外形尺寸:0.100英寸 x 0.100英寸 插销/弹出器,直角和右角版本。
    - UL温度等级:130°C。
    - EIA温度等级:-55°C 至 105°C。
    - 加工等级:J-STD-020C标准,单次通过,260°C。
    - 湿敏度等级:1级(按J-STD-020C)。
    - 电镀方式:平均镀镍厚度100微英寸,镀金厚度30微英寸。

    - 电气规格:
    - EIA电流等级:1个触点通电时为5.00A,6个触点通电时为3.00A,所有触点通电时为1.75A。
    - 绝缘电阻:大于1 x 10^9 欧姆,500VDC条件下。
    - 耐压能力:海平面处1000VRMS。
    - UL电流等级:所有线路通电时为1.0A。
    - UL电压等级:125V。

    - 环境规格:
    - 绝缘材料:玻璃填充聚酯(PCT),UL94V-0级阻燃。
    - 接触材料:铜合金。
    - 标记:3M标志,零件识别号及方向三角形。

    产品特点和优势


    - 独特的插销/弹出系统:支持军用标准,并带有3M的N3518极化键。
    - 高温适应性:适用于高温环境下的无铅焊接操作。
    - 可选极化支柱:提高插拔安全性,防止错误插入。
    - 多种尾部配置:提供直角和直形两种配置,适用于不同厚度的电路板。

    应用案例和使用建议


    - 汽车工业:高可靠性的要求使得这种连接器非常适合于汽车电子系统的连接。
    - 通信设备:可以用于路由器、交换机等网络设备中的板间连接。
    - 消费电子产品:适用于笔记本电脑、平板电脑等消费类电子产品的内部连接。
    建议用户在选择尾部配置时根据实际电路板厚度进行选择,以确保最佳的机械和电气性能。

    兼容性和支持


    - 兼容性:该连接器与特定的插座(3M公司的)配合使用,确保可靠的插拔性能。
    - 支持和服务:用户可以通过联系3M的技术支持获得帮助,了解如何安装和维护该产品。

    常见问题与解决方案


    - Q: 如何处理焊接过程中出现的变形?
    - A: 使用正确的焊接工艺和技术,遵循推荐的焊接温度曲线,可以有效避免变形。

    - Q: 接触电阻变大怎么办?
    - A: 检查接触面是否有污染物,必要时可以清洁并重新插入。

    总结和推荐


    3M 3000系列四壁头是一款高性能的电子连接器,具有广泛的适用性和高度可靠性。它特别适合于需要高可靠性和高温环境的应用场景。强烈推荐给对产品品质和性能有高要求的设计工程师和制造商。

N3314-5202RB参数

参数
针脚数 14pin
间距-配接 2.54mm
排数 2
排距 2.54mm
颜色 黑色
额定电流 1.75A
类型 Header,Latch Lock/Eject Hooks,Short
触头镀层厚度 - 配接 760nm
防护等级 -
触头镀层 - 配接
长*宽*高 37.21mm(长度)*24.7mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

N3314-5202RB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N3314-5202RB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M N3314-5202RB N3314-5202RB数据手册

N3314-5202RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
