929705-11-36-EU

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 36pin 2.5A 250nm 金 黑色 通孔安装 91.4mm*2.92mm*2.92mm
供应商型号: N-929705-11-36-EU
供应商: 云汉优选
标准整包数: 1

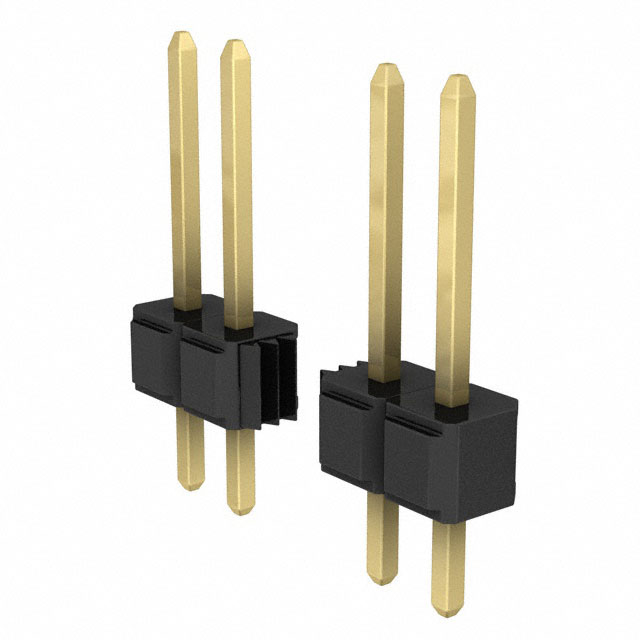

3M 矩形连接器 - 针座 - 公插针 929705-11-36-EU

929705-11-36-EU概述

    3M™ Pin Strip Header 单双排接插件技术手册

    1. 产品简介


    3M™ Pin Strip Header单双排接插件是一种用于连接电子电路的元器件,它具有直角和直立两种尾部选项。这种接插件广泛应用于各种电子设备,如计算机主板、通讯设备、工业控制系统等。通过提供金、镀锡铅或无铅(环保)选项,3M Pin Strip Header 系列能够满足不同用户的需求,确保与电路板的高效连接。

    2. 技术参数


    - 物理特性
    - 材料:玻璃填充聚对苯二甲酸乙二醇酯(PBT)或高温聚对苯二甲酸(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 电气特性
    - 电流承载能力:2.5A
    - 绝缘电阻:> 5 × 10^9Ω @ 500 VDC
    - 耐压强度:1500VRMS @ 海平面
    - 环境条件
    - 温度范围:-40°C 至 +105°C
    - 焊接工艺耐受温度:260°C(PCT零件),PBT版本最大绝缘温度191°C(仅适用于波峰焊接)

    3. 产品特点和优势


    - 堆叠式设计:可实现多层板的设计灵活性。
    - 多种镀层选项:提供了金、无铅锡和锡铅合金镀层,适应不同的应用需求。
    - 高耐温塑料:适用于波峰焊和红外焊接,确保可靠的机械连接。
    - 防焊架设:在波峰焊接时提供必要的空间距离。
    - 板针保留特性:可选板针保留设计提高机械稳定性。

    4. 应用案例和使用建议


    - 工业控制系统:可用于需要高度可靠连接的应用,比如工厂自动化系统。
    - 通信设备:对于要求低信号损耗和高抗干扰性的应用,3M Pin Strip Headers是理想选择。
    - 医疗设备:在医学诊断和治疗设备中使用,以确保患者安全和设备的可靠性。
    使用建议:
    - 为确保最佳性能,在焊接过程中使用适当的温度曲线。
    - 考虑选用合适的镀层以适应不同的应用环境。

    5. 兼容性和支持


    - 兼容性:适用于符合标准的PCB制造和焊接工艺,确保与现有电子系统无缝对接。
    - 支持:3M 提供详细的订单信息和技术支持,帮助用户进行正确的采购和使用。

    6. 常见问题与解决方案


    - Q: 如何选择合适的镀层?
    - A: 根据应用环境选择适当的镀层,例如,对于需要抗腐蚀的场合应选择镀金产品。
    - Q: 如何正确进行焊接操作?
    - A: 严格按照制造商提供的焊接温度曲线操作,避免过热或焊接不充分。
    - Q: 使用过程中发现接触不良怎么办?
    - A: 检查焊接点是否牢固,如果有必要可以考虑更换接插件。

    7. 总结和推荐


    总结:3M™ Pin Strip Header 单双排接插件是一款具备高性能和广泛应用潜力的产品。它不仅具备多种镀层选项,而且能够承受恶劣的环境条件,保证长久稳定的连接。对于希望在电子产品设计中获得高可靠性和一致性的工程师来说,这是一个值得信赖的选择。
    推荐:强烈推荐给需要高质量电子连接解决方案的用户。该产品不仅能提升系统的整体性能,还能延长设备的使用寿命。

929705-11-36-EU参数

参数
排数 1
颜色 黑色
防护等级 -
类型 Breakaway,Header,Push-Pull
额定电流 2.5A
间距-配接 2.54mm
触头镀层 - 配接
针脚数 36pin
触头镀层厚度 - 配接 250nm
长*宽*高 91.4mm*2.92mm*2.92mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929705-11-36-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929705-11-36-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929705-11-36-EU 929705-11-36-EU数据手册

929705-11-36-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
