929710-01-14

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 28pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929710-01-14
供应商: 国内现货
标准整包数: 1

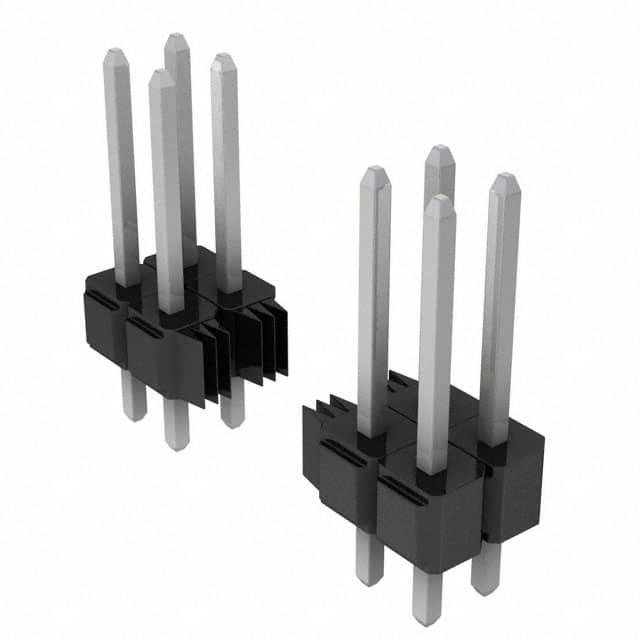

3M 矩形连接器 - 针座 - 公插针 929710-01-14

929710-01-14概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 系列是一款高性能电子连接器,广泛应用于各种工业自动化、消费电子、汽车电子等领域。该系列产品包括单行和双行插针排连接器,提供直角和垂直焊尾选项。其主要功能在于提供稳定可靠的电气连接,并且支持焊接工艺,适用于多种焊接方式如波峰焊接和红外焊接。

    2. 技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)或高温塑料(PCT),UL 94V-0 防火等级,颜色为黑色。
    - 接触材料: 铜合金,电镀镍底层,厚度为 50 微米 [1.27 微米]。
    - 焊接尾部: 可选金、哑光锡或锡铅合金电镀。
    - 电气规格:
    - 电流容量: 2.5 安培
    - 绝缘电阻: > 5 × 10^9 欧姆 @ 500 VDC
    - 耐压: 海拔下 1500 VRMS
    - 环境规格:
    - 温度范围: -40°C 至 +105°C
    - 工艺等级: PCT 部件最高 260°C (符合 J-STD-020C)
    - 潮湿敏感度等级: 按 J-STD-020C,PCT 部件为 1 级
    - 其他信息: 符合欧盟 RoHS 标准

    3. 产品特点和优势


    - 堆叠能力: 支持堆叠安装,增加设计灵活性。
    - 电镀选项: 提供金、哑光锡、锡铅合金等多种电镀选项。
    - 高温适应性: 采用 PCT 材料,适合高温焊接过程。
    - 焊脚防错位: 焊接时避免引脚错位,提高焊接可靠性。
    - 板载引脚保持功能: 可选板载引脚保持功能,增强连接稳固性。

    4. 应用案例和使用建议


    - 工业自动化: 用于复杂控制系统中,提供可靠连接。
    - 消费电子: 适用于智能设备中的内部连接。
    - 汽车电子: 用于车载娱乐系统、安全系统等。
    使用建议:
    - 在焊接过程中确保正确的温度控制,以避免过度加热导致损坏。
    - 对于需要高可靠性连接的应用,可以考虑选择板载引脚保持功能的型号。
    - 仔细核对孔径尺寸和公差要求,确保正确安装。

    5. 兼容性和支持


    - 该产品与其他标准电子组件兼容,便于集成到现有系统中。
    - 3M 提供全面的技术支持,包括详细的安装指南和售后咨询服务。

    6. 常见问题与解决方案


    - 问题 1: 引脚安装错误怎么办?
    - 解决方案: 请参照技术手册重新核对孔径尺寸和公差要求,确保正确安装。

    - 问题 2: 连接器耐压不足如何处理?
    - 解决方案: 确保焊接过程遵循手册中的指导,以确保连接器的耐压性能。

    7. 总结和推荐


    3M™ Pin Strip Header Single and Dual Row 系列是一款高度可靠的电子连接器,适用于广泛的工业和消费电子应用。其高电流承载能力、耐高温特性和多种电镀选项使其在市场上具有很强的竞争优势。强烈推荐使用此系列连接器以满足复杂系统的连接需求。

929710-01-14参数

参数
类型 Header,Push-Pull
防护等级 -
排数 2
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
颜色 黑色
针脚数 28pin
触头镀层 - 配接 锡铅
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929710-01-14厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-01-14数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-01-14 929710-01-14数据手册

929710-01-14封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.456 ¥ 12.1285
50+ $ 1.352 ¥ 11.2622
100+ $ 1.2688 ¥ 10.5691
库存: 2522
起订量: 42 增量: 1
交货地:
最小起订量为:10
合计: ¥ 121.28
