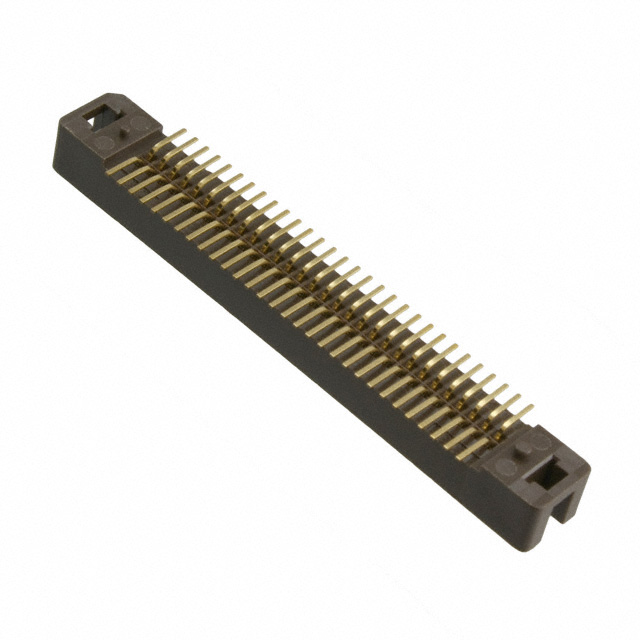

P50LE-060P1-SML-DA

厂牌: 3M
产品描述: Latch Holder,Plug 1.27mm 2 60pin 500mA 金 棕色 贴片安装 50.83mm(长度)*6.6mm(高度)
供应商型号: Q-P50LE-060P1-SML-DA
供应商: 期货订购
标准整包数: 200
3M 矩形连接器 - 针座 - 公插针 P50LE-060P1-SML-DA

P50LE-060P1-SML-DA概述

    3M™ Pak 50低轮廓插头技术手册

    产品简介


    3M™ Pak 50低轮廓插头是一款专为高密度连接设计的产品,提供0.050英寸(1.27毫米)的接触间距。此插头具有三种安装方式:直式、右角式和表面贴装(SMT)。它采用低轮廓设计,使得插头在安装时能够降低整体高度,适用于空间受限的应用场合。此外,Pak 50系列插头还具备可靠的锁扣/弹出机制,确保连接稳定。

    技术参数


    - 物理特性:
    - 绝缘材料:玻璃填充PPS
    - 阻燃等级:UL 94V-0
    - 颜色:棕色
    - 接触材料:磷青铜
    - 接触镀层:镍底层镀金,锡铜弹簧夹
    - 电气特性:
    - 电流承载能力:0.5安培
    - 绝缘电阻:大于1×10^9欧姆(250V DC)
    - 耐电压:300V AC,持续1分钟
    - 环境特性:
    - 温度范围:-55°C至+85°C
    - 加工等级:260°C,MSL1级(符合J-STD-020C标准)
    - 认证:
    - UL文件号:E68080
    - 符合RoHS标准

    产品特点和优势


    - 低轮廓设计: 配合表面贴装版本使用时,整体高度仅为11.8毫米,适合紧凑型应用。
    - 锁扣/弹出机构: 提供了安全且方便的插拔操作,增强了连接的可靠性。
    - 兼容性强: 可以与P25LE线束插座匹配使用。
    - 广泛温度适应性: 工作温度范围广,满足严苛环境下的需求。
    - 环保: RoHS合规,确保产品符合国际环保标准。

    应用案例和使用建议


    3M™ Pak 50低轮廓插头适用于多种电子设备,如工业控制系统、通信设备及汽车电子系统。其低轮廓设计非常适合空间受限的PCB设计,例如手持式设备和笔记本电脑内部的连接应用。用户在使用时应注意以下几点:
    - 正确选择焊尾选项: 直式、右角式和表面贴装均有不同的焊尾选项可供选择。
    - 保持环境温度在合理范围内: 保证设备在正常工作温度范围内使用,避免过高或过低温度对插头性能的影响。

    兼容性和支持


    该产品可与P25LE线束插座配合使用,实现不同设备之间的高效连接。3M公司提供全面的技术支持,包括产品咨询、销售服务及售后维修等,帮助用户充分利用产品的最佳性能。

    常见问题与解决方案


    - 问题1: 插头接触不良
    - 解决方案: 检查并确认插头安装是否到位,必要时清洁接触面以去除污垢。
    - 问题2: 插头损坏
    - 解决方案: 如发现插头损坏,应及时更换新的插头以避免进一步影响电路的稳定性。

    总结和推荐


    3M™ Pak 50低轮廓插头凭借其独特的低轮廓设计、可靠的锁扣/弹出机制以及广泛的温度适应性,成为了一款高性能的电子元器件。在紧凑空间要求高的应用中表现尤为出色。其良好的电气特性和符合RoHS标准的材料选择,使其不仅适用于工业控制,还适用于通信和汽车电子等领域。强烈推荐给需要高密度连接和紧凑设计的项目使用。

P50LE-060P1-SML-DA参数

参数
间距-配接 1.27mm
排数 2
针脚数 60pin
触头镀层厚度 - 配接 -
防护等级 -
颜色 棕色
额定电流 500mA
类型 Latch Holder,Plug
触头镀层 - 配接
长*宽*高 50.83mm(长度)*6.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

P50LE-060P1-SML-DA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

P50LE-060P1-SML-DA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M P50LE-060P1-SML-DA P50LE-060P1-SML-DA数据手册

P50LE-060P1-SML-DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 7.493 ¥ 62.1918
库存: 200000
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 12438.36
