929647-09-03-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 3pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 3M156537-03-ND
供应商: Digi-Key
标准整包数: 1

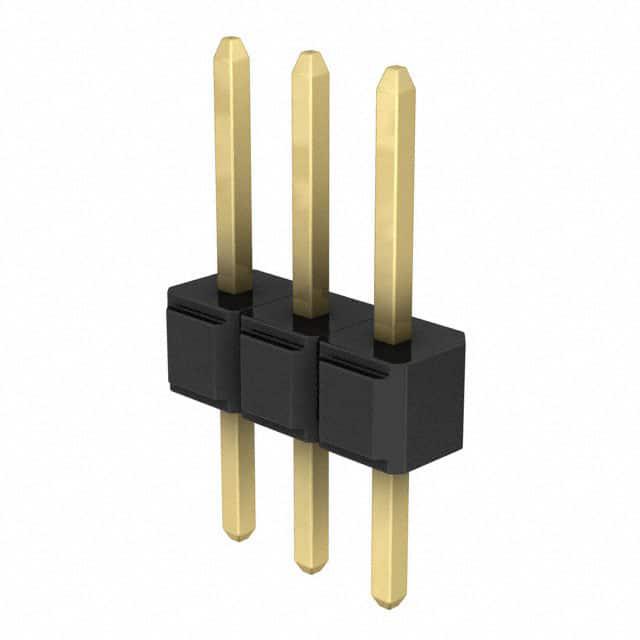

3M 矩形连接器 - 针座 - 公插针 929647-09-03-I

929647-09-03-I概述

    3M™ Pin Strip Header 单排和双排引脚排插技术手册

    产品简介


    3M™ Pin Strip Header 系列产品是连接解决方案的一部分,提供单排和双排引脚排插,适用于需要高密度互连的应用场合。这些引脚排插采用直角和垂直焊接尾端设计,支持金、哑光锡或锡铅合金镀层选项。其主要应用领域包括电路板组装、仪器仪表、通信设备及各种工业控制设备等。

    技术参数


    - 材料:绝缘体为玻璃纤维填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:基础层50微英寸镍,表面镀层有金、哑光锡或锡铅合金镀层
    - 电流承载能力:2.5安培
    - 绝缘电阻:大于5×10^9 欧姆(500伏直流电)
    - 耐压能力:海平面下1500伏峰值交流电压
    - 温度范围:-40°C至+105°C
    - 工艺等级:260°C(仅限PCT部件,J-STD-020C标准)

    产品特点和优势


    - 堆叠能力:可以实现多个引脚排插的堆叠连接。
    - 镀层选择多样:提供金、哑光锡和锡铅合金镀层,适用于不同的应用场景。
    - 高温度塑料:支持波峰焊或红外线焊接,提高组装效率。
    - 焊盘间隔:具有焊盘支撑设计,可防止波峰焊接过程中引脚弯曲。
    - 板上固定特性:可选板上固定特性,提升可靠性。
    - 环保合规:符合RoHS及其他国际环保标准,无铅无卤,确保长期安全使用。

    应用案例和使用建议


    - 电路板组装:适合用于多层电路板的连接,特别是在高密度连接需求下,如嵌入式系统、无线通信模块等。
    - 仪器仪表:适用于医疗设备、测试仪器等需要高可靠性的场景。
    - 通信设备:可以作为模块间连接的高效接口。
    使用建议:
    - 针对高密度应用场景,推荐使用双排引脚排插,以减少空间占用并提高连接稳定性。
    - 在波峰焊接过程中,需注意焊接时间,避免长时间高温导致引脚损坏。
    - 为了保证连接稳定性和长期使用,建议使用具备板上固定特性的版本。

    兼容性和支持


    - 兼容性:本产品可以与多种主流电路板及连接器兼容,确保广泛适用性。
    - 支持:3M公司提供详细的安装指南和技术支持服务,以帮助用户顺利完成安装与调试。

    常见问题与解决方案


    - 问题1:安装时引脚断裂?
    - 解决方案:确保按正确的孔径钻孔,且在剪切时采用适当工具,避免用力过度。
    - 问题2:焊接时出现虚焊现象?
    - 解决方案:预热电路板,确保焊接点充分加热,从而获得良好的焊接效果。
    - 问题3:产品接触不良?
    - 解决方案:检查孔径尺寸是否正确,确保引脚与孔完全匹配,并保持清洁。

    总结和推荐


    综上所述,3M™ Pin Strip Header 引脚排插凭借其多样化的镀层选择、优秀的机械和电气性能以及广泛的兼容性,成为许多应用领域的理想选择。无论是在电路板组装、仪器仪表还是通信设备中,都能发挥重要作用。对于需要高可靠性、稳定性的应用场合,强烈推荐使用该系列产品。

929647-09-03-I参数

参数
防护等级 -
针脚数 3pin
颜色 黑色
额定电流 2.5A
排数 1
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-09-03-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-09-03-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-09-03-I 929647-09-03-I数据手册

929647-09-03-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6215 ¥ 13.7017
10+ $ 1.2418 ¥ 10.392
100+ $ 1.0549 ¥ 8.828
500+ $ 0.9415 ¥ 7.8793
1000+ $ 0.8966 ¥ 7.5031
5000+ $ 0.8004 ¥ 6.698
10000+ $ 0.7622 ¥ 6.3786
库存: 1089
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.7
