929450-0114-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 14pin 2.5A 250nm 金 黑色 通孔安装 35mm*2.44mm*2.44mm
供应商型号:
供应商:
标准整包数: 0
3M 矩形连接器 - 针座 - 公插针 929450-0114-I

929450-0114-I概述

    3M™ Pin Strip Header 技术手册

    产品简介

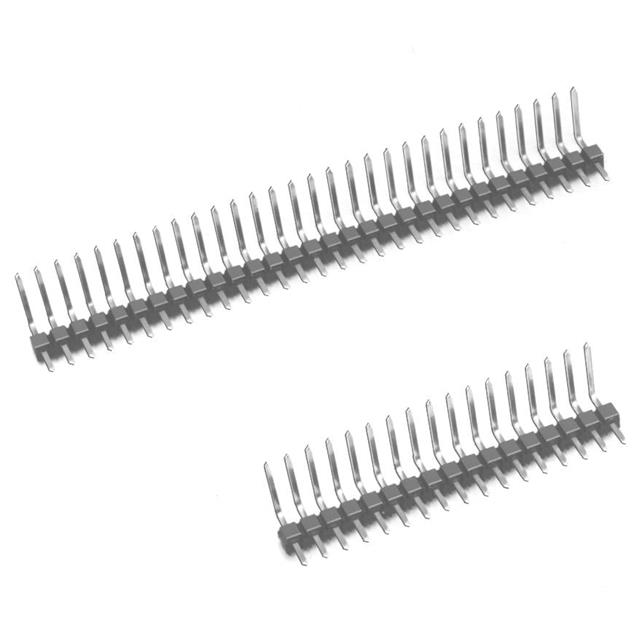

    3M™ Pin Strip Header(型号929系列)是一款高性能连接器,专为电子设备设计。该连接器支持直角和直插两种安装方式,带有焊尾设计,适用于多种电子制造工艺。产品采用镀锡铅或金电镀层,具有优异的机械强度和电气性能,广泛应用于消费电子、工业自动化、通信设备等多个领域。

    技术参数


    - 物理特性:
    - 材料:玻璃填充聚酯(PBT)或高温PCT
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 焊接高度:.295英寸(7.49毫米)

    - 电气特性:
    - 电流承载能力:2.5安培
    - 绝缘电阻:>5 × 10^9 欧姆@500VDC
    - 耐压值:1500VRMS@海平面
    - 环境特性:
    - 温度范围:-40°C至+105°C
    - 工艺耐受性:260°C(仅限PCT绝缘材料),最高绝缘温度191°C
    - 潮湿敏感等级:1级(仅限PCT绝缘材料)

    产品特点和优势


    - 可堆叠设计:允许多个连接器堆叠使用,提高空间利用率。
    - 电镀选择:提供镀锡铅和金电镀层,满足不同应用场景需求。
    - 助焊支脚设计:便于生产过程中的波峰焊接,提升生产效率。
    - 板针保持特性:确保连接器在安装后的稳固性。

    应用案例和使用建议


    3M™ Pin Strip Header 适用于多种应用场景,例如计算机主板、工控设备和通信模块。针对不同的使用场景,建议在安装前进行详细的孔位布局设计,以保证良好的接触性能。特别是在高密度安装时,应确保每一对针脚之间的间距适当,避免短路风险。

    兼容性和支持


    - 兼容性:与各种标准焊盘孔兼容,便于集成到现有设计中。
    - 技术支持:如需技术支持或订购信息,请联系3M公司销售部门,电话:800-225-5373。

    常见问题与解决方案


    - 问题1:如何确定正确的焊盘孔尺寸?
    - 解决方案:根据推荐的孔位布局图(参见技术手册Sheet 3),确认孔径大小和间距。

    - 问题2:镀层材料的选择会影响产品的性能吗?
    - 解决方案:镀锡铅适合一般应用场景,而金电镀层适用于需要更高可靠性或腐蚀保护的应用。

    总结和推荐


    3M™ Pin Strip Header 以其卓越的机械强度、电气特性和环境适应性,在众多应用场合中表现出色。对于需要高可靠性的电子设备来说,它是一个非常理想的选择。如果您正在寻找一种既能满足严苛环境要求又能提升产品性能的连接器,那么这款产品无疑是最佳选择之一。
    我们强烈推荐使用3M™ Pin Strip Header,尤其是在需要高密度安装和良好信号传输的项目中。

929450-0114-I参数

参数
排数 1
颜色 黑色
触头镀层 - 配接
防护等级 -
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
针脚数 14pin
类型 Breakaway,Header,Push-Pull
额定电流 2.5A
长*宽*高 35mm*2.44mm*2.44mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929450-0114-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929450-0114-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929450-0114-I 929450-0114-I数据手册

929450-0114-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
