929730-01-04

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 4pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929730-01-04
供应商: 国内现货
标准整包数: 1

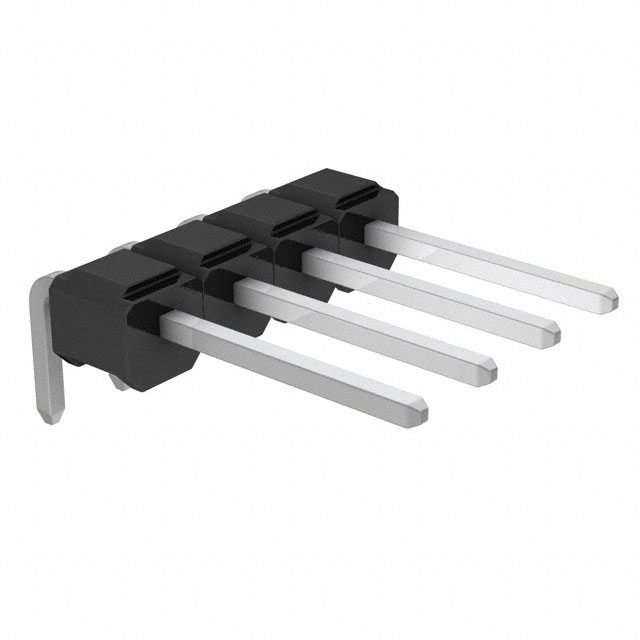

3M 矩形连接器 - 针座 - 公插针 929730-01-04

929730-01-04概述

    3M™ Pin Strip Header Single and Dual Row: Technical Manual Overview

    1. 产品简介


    3M™ Pin Strip Header 是一种用于电子设备的连接器,提供单行和双行两种配置,适用于多种应用场景。这款产品具备以下特点:
    - 单行和双行配置:可以根据需要选择单行或多行排列方式。
    - 直角和直列安装:支持直角和直列安装方式,满足不同布局需求。
    - 焊接尾端:采用焊锡尾端设计,易于安装且牢固可靠。
    - 镀层选项:提供金、磨砂锡、铅锡合金等多种镀层选择。

    2. 技术参数


    根据技术手册,3M™ Pin Strip Header 的关键技术参数如下:
    - 电气特性:
    - 电流承载能力:2.5A。
    - 绝缘电阻:大于5×10^9Ω(500V直流)。
    - 耐压等级:1500VRMS(海平面)。

    - 物理特性:
    - 材料:绝缘体采用玻璃填充聚酯(PBT)或高温聚酯(PCT)。
    - 阻燃等级:UL 94V-0。
    - 颜色:黑色。

    - 环境适应性:
    - 温度范围:-40°C到+105°C。
    - 加工温度:对于PCT部件,最大绝缘体温度为191°C(仅限波峰焊接工艺)。

    3. 产品特点和优势


    3M™ Pin Strip Header 系列产品的显著优势包括:
    - 高可靠性:采用高耐温塑料制成,适用于波峰或红外焊接工艺。
    - 多样化的镀层选择:可根据客户需求选择不同的镀层材料,增强耐用性和抗氧化性。
    - 板针固定功能选项:可选配板针固定功能,提升连接稳定性。

    4. 应用案例和使用建议


    - 应用实例:
    - 用于各种电子设备的信号传输,例如PCB电路板之间的连接。
    - 在汽车电子、工业控制设备等领域广泛应用。
    - 使用建议:
    - 在焊接前应确保电路板上的孔径符合推荐尺寸(见手册图表),以确保最佳连接效果。
    - 建议选择合适的镀层类型以提高电气性能和抗腐蚀性。

    5. 兼容性和支持


    - 兼容性:本产品可以与大多数标准电子组件兼容,便于集成到现有系统中。
    - 支持和服务:购买时请通过官方渠道联系技术支持团队,以获取更多帮助。

    6. 常见问题与解决方案


    - 问题一:焊接过程中出现虚焊现象。
    - 解决方案:检查电路板孔径尺寸是否符合推荐值,并重新进行焊接操作。
    - 问题二:镀层出现剥落。
    - 解决方案:检查焊接温度是否过高,适当调整焊接工艺。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 系列产品以其稳定可靠的电气性能和多样化的配置选择,在众多电子应用领域具有极高的市场竞争力。强烈推荐在各种高要求的电子工程应用中使用本产品,以获得最佳性能和可靠性。

929730-01-04参数

参数
防护等级 -
类型 Breakaway,Header,Push-Pull
排数 1
触头镀层 - 配接 锡铅
额定电流 2.5A
触头镀层厚度 - 配接 2.54μm
间距-配接 2.54mm
针脚数 4pin
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

929730-01-04厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929730-01-04数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929730-01-04 929730-01-04数据手册

929730-01-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
118+ $ 0.119 ¥ 0.9913
590+ $ 0.1105 ¥ 0.9205
1180+ $ 0.1037 ¥ 0.8638
库存: 300
起订量: 505 增量: 1
交货地:
最小起订量为:118
合计: ¥ 116.97
