929710-01-18

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 36pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929710-01-18
供应商: 国内现货
标准整包数: 1

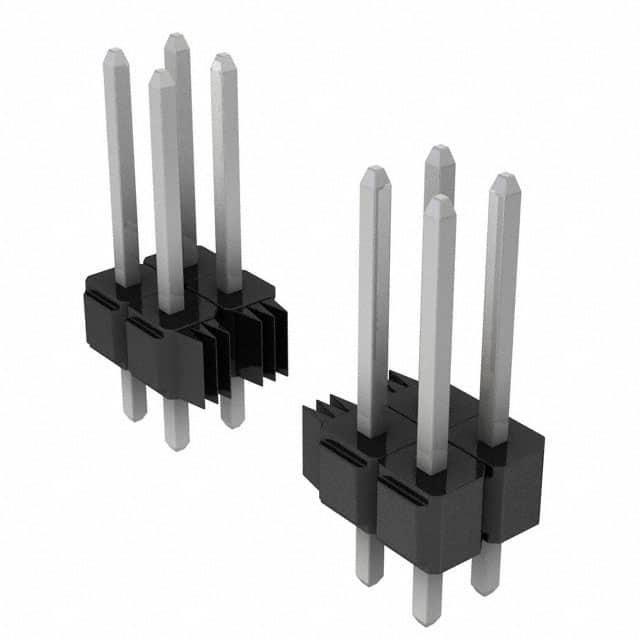

3M 矩形连接器 - 针座 - 公插针 929710-01-18

929710-01-18概述

    3M™ Pin Strip Header Single and Dual Row 929 系列产品技术手册

    1. 产品简介


    3M™ Pin Strip Header 单双排针状引脚是一种用于电子连接解决方案的产品。它们具有100mil(约2.54mm)或235mil/318mil(约5.97mm/8.08mm)的匹配长度,提供直角和直插式两种尾部选项。此系列产品可用于波峰焊或红外焊接,并且提供了多种金属镀层选择,如金、磨砂锡和锡铅合金。产品适用于广泛的电子设备和工业应用,是电路板连接的理想选择。

    2. 技术参数


    - 物理属性:
    - 绝缘材料:玻璃填充聚对苯二甲酸丁酯(PBT)或高耐温(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触件:
    - 材料:铜合金
    - 镀层:
    - 基底:50µ”(1.27µm)镍
    - 擦拭区域和焊尾:见订购信息(可选镀金、磨砂锡、锡铅合金)
    - 电气属性:
    - 电流额定值:2.5A
    - 绝缘电阻:>5×10^9Ω@500VDC
    - 耐电压:海平面处1500VRMS
    - 环境属性:
    - 温度范围:-40°C至+105°C
    - 工艺等级:PCT部件为260°C(J-STD-020C标准),PBT版本的最大绝缘温度为191°C(仅限波峰焊接工艺)

    3. 产品特点和优势


    - 堆叠能力:可以轻松堆叠,方便在多层电路板上使用。
    - 镀层选项:提供金、磨砂锡、锡铅合金三种镀层,满足不同应用需求。
    - 高温塑料:采用高耐温塑料,适合波峰焊或红外焊接工艺。
    - 焊接距离:具有焊接支脚设计,确保波峰焊接时的良好连接。
    - 插针固定:提供可选的板针保留功能,增强连接稳定性。

    4. 应用案例和使用建议


    这些引脚头广泛应用于通信设备、工业自动化系统、消费电子产品等领域。例如,在通信基站中,可以将多个电路板通过3M™ Pin Strip Header 连接起来,实现高效的数据传输。建议在安装过程中注意以下几点:
    - 确保焊接孔的尺寸符合推荐尺寸以避免短路。
    - 在高密度应用中,考虑使用镀金版本以提高可靠性。

    5. 兼容性和支持


    3M™ Pin Strip Header 与市场上大多数标准电路板兼容。厂商提供详细的技术文档和支持服务,包括安装指南、故障排查手册等。如有疑问,可以通过厂商热线800-225-5373获取技术支持。

    6. 常见问题与解决方案


    - Q:如何确定合适的焊接孔尺寸?
    - A:请参照技术手册中推荐的孔径尺寸进行设计。
    - Q:安装过程中容易出现什么问题?
    - A:主要问题是孔径不合适导致焊接不良或插针位置不正确。务必确保所有孔径严格按手册推荐尺寸制作。

    7. 总结和推荐


    3M™ Pin Strip Header 929系列引脚头是一款高性能、多功能的连接解决方案,适用于多种复杂的工业和消费电子应用。其独特的堆叠能力和多样化镀层选择使其在市场上具有很强的竞争力。强烈推荐给需要高效、可靠连接解决方案的设计工程师和制造商。

929710-01-18参数

参数
额定电流 2.5A
间距-配接 2.54mm
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
类型 Header,Push-Pull
针脚数 36pin
防护等级 -
颜色 黑色
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 散装

929710-01-18厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-01-18数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-01-18 929710-01-18数据手册

929710-01-18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12+ $ 1.1984 ¥ 9.9827
60+ $ 1.1128 ¥ 9.2696
120+ $ 1.0443 ¥ 8.6992
库存: 2522
起订量: 51 增量: 1
交货地:
最小起订量为:12
合计: ¥ 119.79
